DANGER DE DÉGÂTS MATÉRIELS
Ne pas tenir compte de cette mise en garde pourrait
entraîner des dégâts matériels.
Utiliser un pièce de bois massif pour assurer la stabilité
de l’ensemblelorsquel’appuide fenêtre est trèsprofond
(voir Fig. 13).
ATTENTION
Assemblage des supports
Vis de mise à niveau
Mur extérieur
3/16 po (5 mm)
Maximum
(2) vis 3/4 po par support
A06541

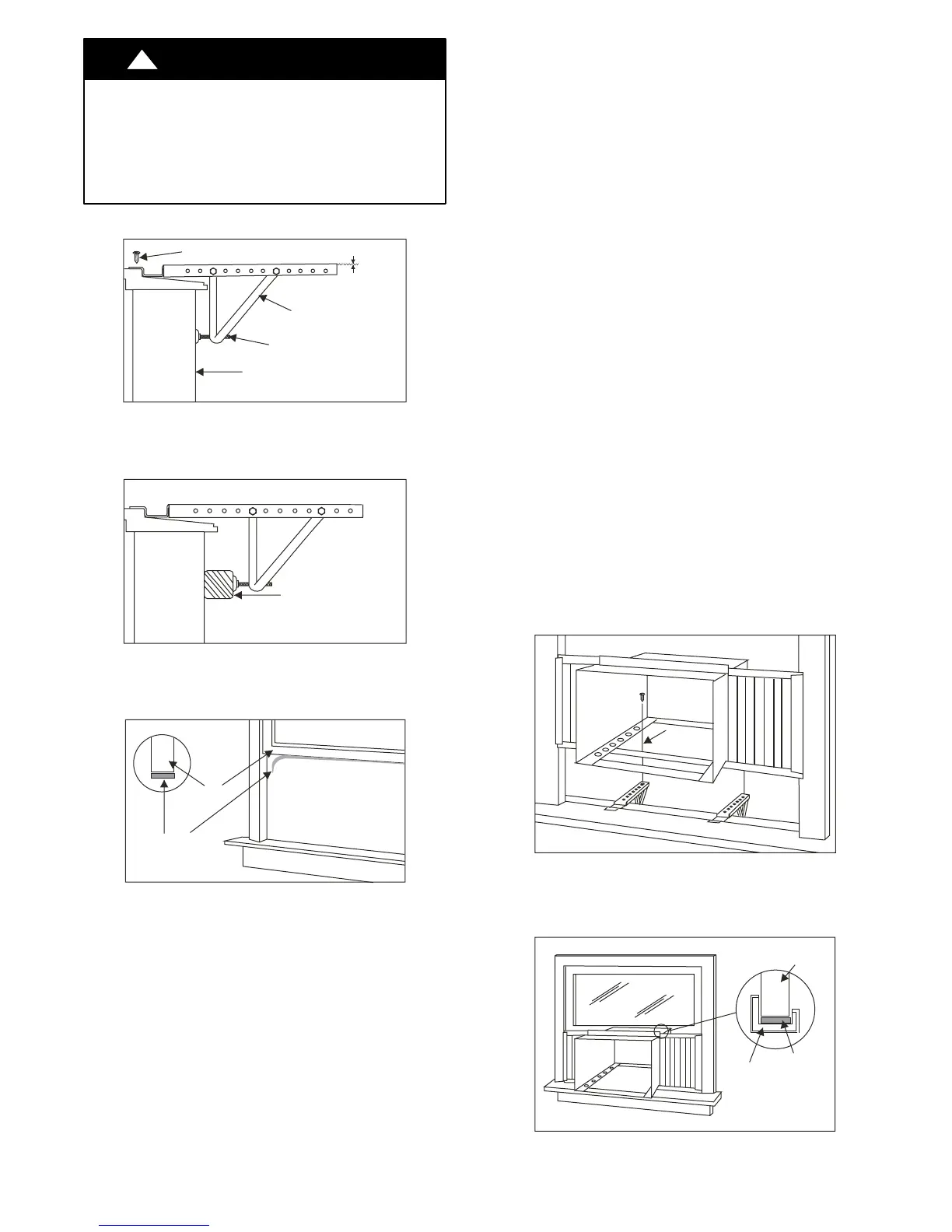

Fig. 12 -- Illustration de l’angle/l’inclinaison
Pièce de bois massif
(au besoin)
A06542
Fig. 13 -- Position d’une pièce de bois massif
Cadre de
guillotine
Joint du cadre
de guillotine
A06543
Fig. 14 -- Application du joint
Étape 6—Pose du boîtier
A. Aligner l’un des trous du bas du boîtier au trou correspondant
du support. À l’aide des (3) vis 1/4 po fournies, visser leboîtier
au support. Répéter le processus sur l’autre côté du boîtier. Voir
(Fig. 15).
B. S’assurer que lagrande barre verticaledu « L » du railsupérieur
est en avant du cadre de guillotine. Le rail inférieur doit reposer
surlecanalcreusédansles supports.Baisser lecadre deguilloti-
ne ; il doit venir reposer sur le rail, tout contre la barre verticale
du « L ». Voir (Fig. 16).
C. Vérifier que la partie du boîtier à l’extérieur penche légèrement.
Au besoin, ajuster de nouveau les supports, comme le montre
la (Fig. 12), sinon, visser à bloc le boîtier et les supports.
Étape 7—Pose des volets
A. Glisser délicatement leconditionneur dansle boîtier (assistance
conseillée).
B. À l’aide des vis enlevées plus tôt, revisser le boîtier au condi-
tionneur, de chaque côté. Voir (Fig. 12). À l’aide de (2) vis 3/4
po, fixer la partie supérieure des volets au cadre de guillotine.
C. Ensuite, fixer leur partie inférieure avec une bride et une vis 3/4
po de chaque côté. Voir (Fig. 12).
Étape 8—Pose du panneau avant
A. Pour remettre le panneau avant, commencer par insérer la partie
supérieure; les pattes de blocagedu panneau doiventêtreintro-
duitesdansles fentesde fixation du boîtier. Répétez le processus
sur tous les côtés.
B. Visser maintenant la grille au boîtier àl’aide desvis Philipsenle-
vées plus tôt (voir Fig. 6).
Étape 9—Calfeutrage
A. Couperunelongueurdemoussesuffisantepour calfeutrerleca-
dre de guillotine (à l’intérieur et à l’extérieur , voir Fig. 18).
B. Certaines installations demandent un calfeutrage supplé-
mentaire autour de la fenêtre et du conditionneur. S’assurer
quelecalfeutrageest hermétique,etboucher lestrousau besoin.
C. Dans les régions très humides, l’écoulement de l’eau pourrait
faire déborder l’appareil ou le rendrebruyant.Sicelase produit,
il est conseillé de connecter un tuyau d’évacuation (non com-
pris) à la bonde du conditionneur pour favoriser l’évacuation
des condensats (voir Fig. 19).
Remarque : Le levier d’évacuation de l’air reste en général fermé ;
l’ouvriruniquementpourévacuerlafuméeoulesmauvaisesodeurs.
Tirer le levier pour ouvrir (voir Fig. 20).
Vis 1/4 po
A06544
Fig. 15 -- F ixation du boîtie r
Cadre de guillotine
Joint
Rail supérieur
en forme de « L »
A06545
Fig. 16 -- Rail supérieur
