15

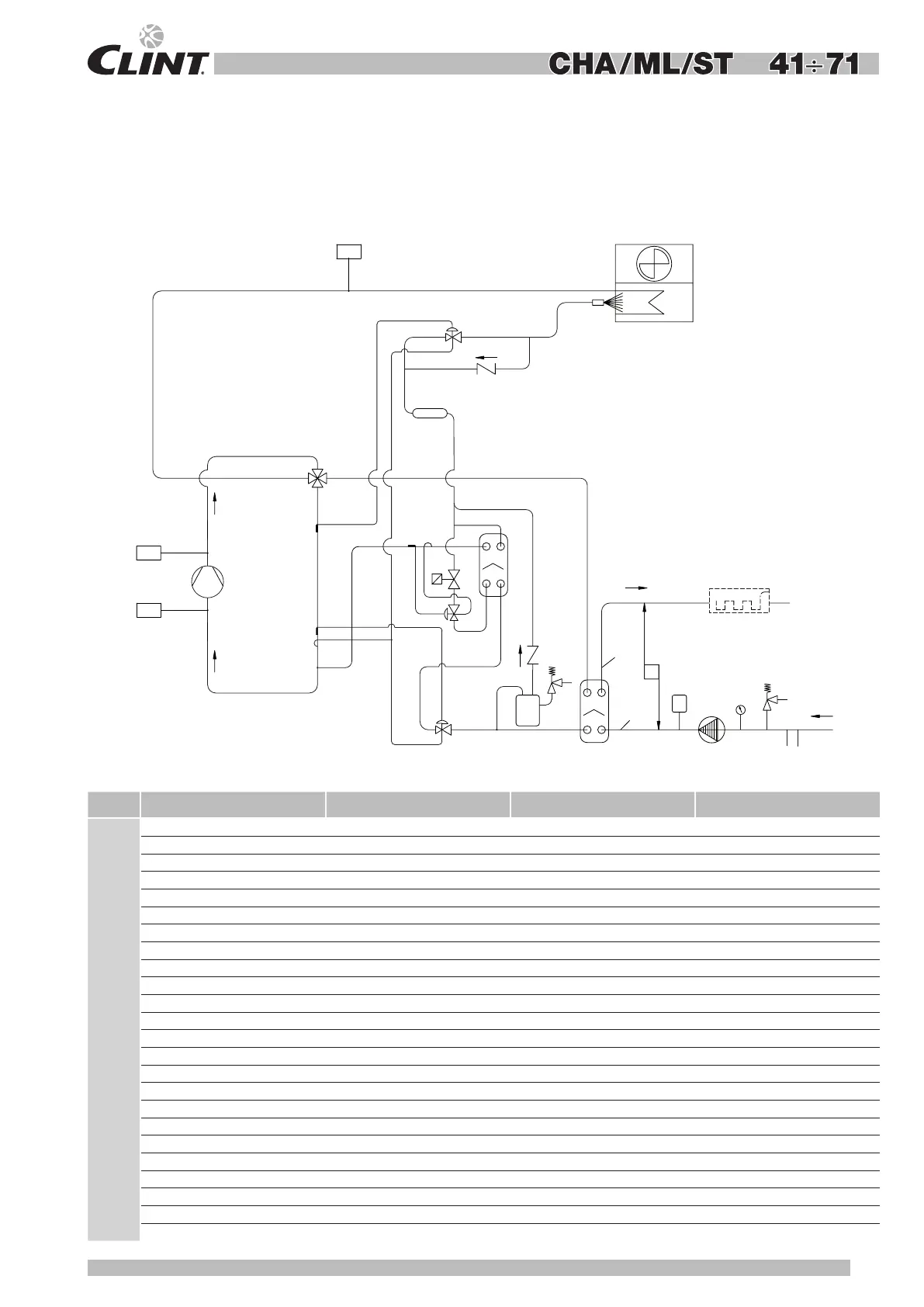

SCHEMA CIRCUITO FRIGORIFERO E IDRAULICO
UNITA' A POMPA DI CALORE REVERSIBILE
SCHALTPLAN KÄLTE- UND WASSERKREISLAUF
DER EINHEIT MIT UMSTEUERBARER
WÄRMEPUMPE
DIAGRAM OF COOLING AND HYDRAULIC CIRCUIT
FOR THE REVERSABLE HEAT PUMP UNIT
SCHÉMA CIRCUIT FRIGORIFIQUE ET
HYDRAULIQUE DE L’UNITÉ AVEC POMPE A
CHALEUR RÉVERSIBLE
DENOMINAZIONE DESIGNATION BEZEICHNUNG DESIGNATION
CAR
CARICO LOAD LAST CHARGE
CEC
BATTERIA CONDENSANTE-EVAPORANTE CONDENSING-EVAPORATING COIL VERFLÜSSIGER/VERDAMPFERREGISTER BATTERIE CONDENSANTE-EVAPORANTE
CV
VALVOLA DI RITEGNO ONE WAY VALVE RÜCKSCHLAGVENTIL VANNE DE RETENTION
ECO
ECONOMIZZATORE ECONOMIZER ECONOMISER ÉCONOMISEUR
EW
EVAPORATORE EVAPORATOR VERDAMPFER EVAPORATEUR
FD
FILTRO DISIDRATATORE FILTER DRIER TROCKNERFILTER FILTRE DESHYDRATEUR
LR
RICEVITORE DI LIQUIDO LIQUID RECEIVER FLÜSSIGKEITSSAMMLER RESERVOIR DE LIQUIDE
MC1
COMPRESSORE COMPRESSOR VERDICHTER COMPRESSEUR
MN
MANOMETRO ACQUA WATER GAUGE WASSER MANOMETER MANOMÈTRE EAU
MP
ELETTROPOMPA ELECTRICAL PUMP ELEKTRISCHE PUMPE POMPE ELECTRIQUE
MV
ELETTROVENTILATORE ELECTRIC FAN MOTOR ELEKTROVENTILATOR ELECTROVENTILATEUR
PD
PRESSOSTATO DIFFERENZIALE DIFFERENTIAL PRESSURE SWITCH DIFFERENZDRUCKSCALTER PRESSOSTAT DIFFERENTIEL
RCV
VALVOLA 4 VIE 4 WAY VALVE VIERWEGE-UMSCHALTVENTIL VANNE 4 VOIES
REV1
RESISTENZA ELETTRICA (ACCESSORIO) ELECTRICAL RESISTANCE ELEKTRISCHE HEIZUNG RÉSISTANCE ÉLECTRIQUE
SCAR
SCARICO ACQUA WATER DRAIN WASSER ENTALDEN VIDANGE D'EAU
SP.H
PRESSOSTATO ALTA MAN. HIGH PRESS.SWITCH M.R. HOCHDRUCKSCHALTERMAN PRSS. HAUTE PRESS. MAN.
SP.L
PRESSOSTATO BASSA MAN. LOW PRESSURE SWITCH UNTERDRUCKWÄCHTER PRESSOSTAT DE BASSE PRESSION
SRM
SONDA RAZIOMETRICA CC 0-5 V PROBE CC 0-5 V FÜHLER CC 0-5 SONDE CC
ST1
SONDA DI LAVORO WORKING PROBE WASSERTEMP. - FÜHLER SONDE DU TRAVAIL
ST2
SONDA ANTIGELO ANTIFREEZE PROBE FROSTSCHUTZFÜHLER BNUTZERSEITE SONDE ANTIGEL
VE
VASO DI ESPANSIONE EXPANSION VESSEL AUSDEHNUNGSGEFÄß VASE D’EXPANSION
VS
VALVOLA SOLENOIDE SOLENOID VALVE MAGNETVENTIL VANNE SOLENOIDE
VSI
VALVOLA DI SICUREZZA 300 kPa SAFETY VALVE 300 kPa SICHERHEITSVENTIL 300 kPa SOUPAPE DE SECURITE 300 kPa
VTE
VALVOLA D'ESPANSIONE ELETTRONICA ELECTRONIC EXPANSION VALVE EXPANSIONSVENTIL ELEKTRONISCHE SOUPAPE D'EXPANSION ELECTRONIQUES
MC1
CEC
SP.L
MV
SP.H
EW
VTE
FD
RCV
VTE
CV
SRM
ST2
ST1
PD
REV 1
H2O IN
H2O OUT
CAR SCAR
VE
MP
MN
VSI
LR
CV
VTE
VS
VSI
ECO
