UWAGA:
- Przed otwarciem przedniego panelu w celu serwisowa-
nia urządzenia należy pamiętać o wyłączeniu głównego
zasilania.
- Należy zawsze odnosić się do schematów okablowania
dołączonych do urządzenia.
- Należy zapoznać się z obowiązującymi lokalnie przepi-
sami dotyczącymi instalacji elektrycznej oraz właściwymi
normami dotyczącymi okablowania.
GNIAZDO SIECIOWE
Podłączyć urządzenie do odpowiedniego gniazda sieciowego.
(napięcie znamionowe ± 10% podczas pracy)
1. Po podłączeniu rur doprowadzających i odprowadza-
jących wodę do głównej instalacji, załączyć główny wy-
łącznik i uruchomić jednostkę w trybie CHŁODZENIA.
Należy odnieść się do instrukcji obsługi.
2. Otworzyć zawór dopływu wody umożliwiając napełnie-
nie wymiennika wodą.
3. Sprawdzić szczelność wszystkich połączeń. Jeżeli nie
znaleziono wycieku, otworzyć odpowietrznik za pomocą
standardowego śrubokrętu, jednoczenie blokując zawór
płaskim kluczem (nr 10), usuwając w ten sposób powietrze
zalegające w wymienniku. Podczas wykonywania tej czyn-
ności, należy zachować ostrożność i nie dotykać elemen-
tów elektrycznych.
4. Zamknąć zawór odpowietrzający kiedy przestaną po-
jawiać się pęcherzyki powietrza.
5. Otworzyć zawór odpływu wody.
CAUTION:
- Be sure to turn off the main power supply before open
the frame grille for servicing.
- Always refer to the wiring diagrams supplied with this
manual.
- Check local electrical codes and also any specific
wiring codes.
POWER OUTLET
Connect the unit to adequate power outlet.
(Rating voltage ± 10% during operation).
1. After connecting the water inlet and outlet pipes to
the main supply lines, turn on the main breaker and
operate the unit on COOLING mode. Please refer to the
operation manual.
2. Open the water inlet valve and flood the coil.
3. Check all connection for water leak, if no leak found
open the purging valve by using standard head screw
driver and support with an open end wrench (No. 10),
then purge the air trap inside the coil. When prefoming
this, take care not to get touch with the electrical parts.
4. Close the purging valve when there are no bubbles
appears.
5. Open the water outlet valve.
Dla modeli: 42, 53, 72, 83
For the model: 42, 53, 72, 83
Bezpiecznik zwłoczny
lub wyłcznik nadprdowy
Time delay fuse or circuit
breaker
5A 22, 32, 42, 53, 72, 83
Gniazdo dwubiegunowe
z uziemieniem
Power outlet 3 pole
Dwa bieguny zasilające, jeden biegun uziemienia
2P for the power and 1P for the earth terminal

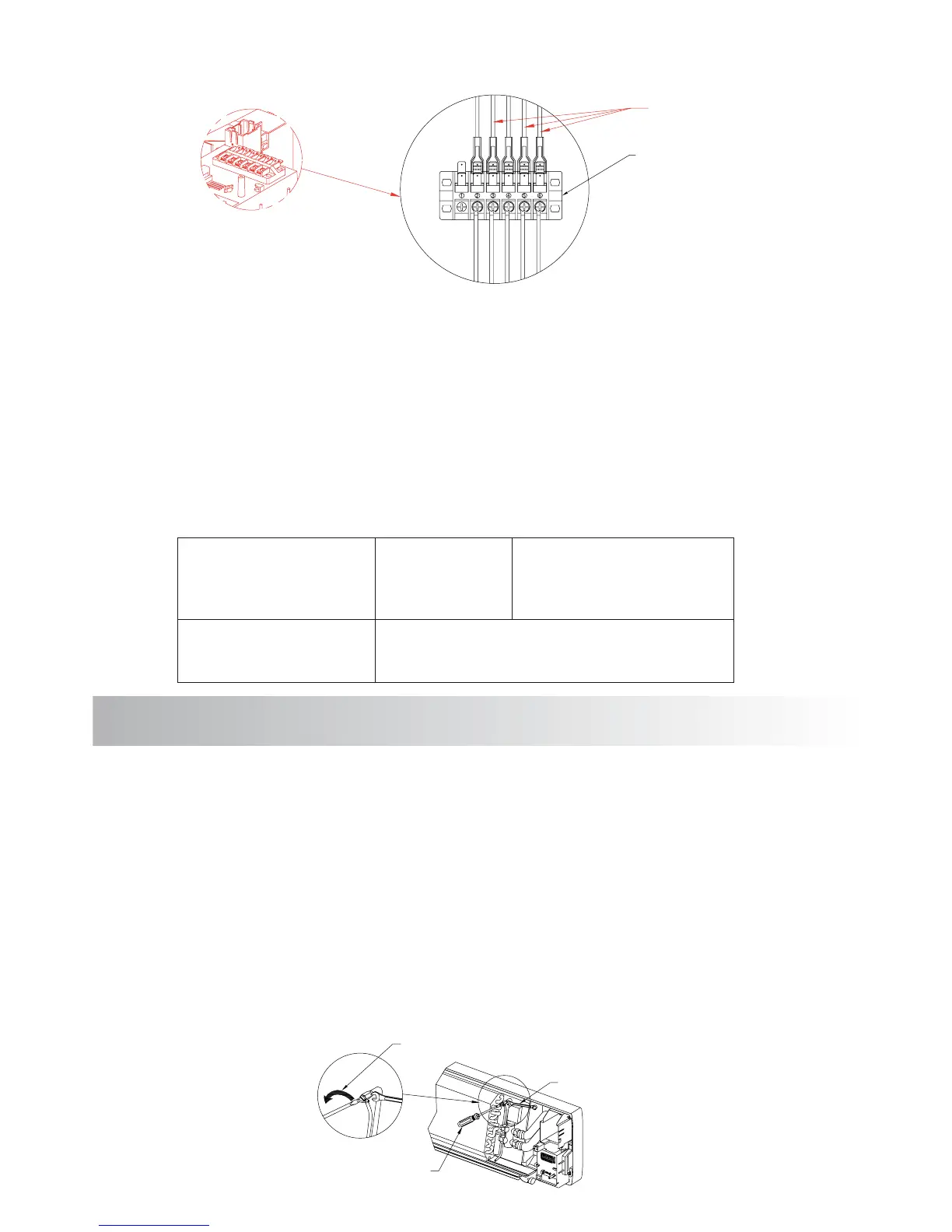

Listwa zaciskowa
Terminal block
Podłączanie żył do głównej płytki
Connecting wires to te Main PCB
Kierunek otwierania
Open
Klucz płaski (nr 10)
Open end wrench (No.10)
Standardowy śrubokręt
Standard head screw driver
11
9. ODPOWIETRZANIE UKŁADU
9. AIR PURGING
