FATTORI DI CORREZIONE
Nell'eventualità che una macchina venga fatta funzionare con
una soluzione acqua/glicole, vanno applicati i seguenti fattori
correttivi.
CORRECTION FACTORS
If an unit is made to operate with a glycol-water solution, the
following correction factors should be applied to any calculations.

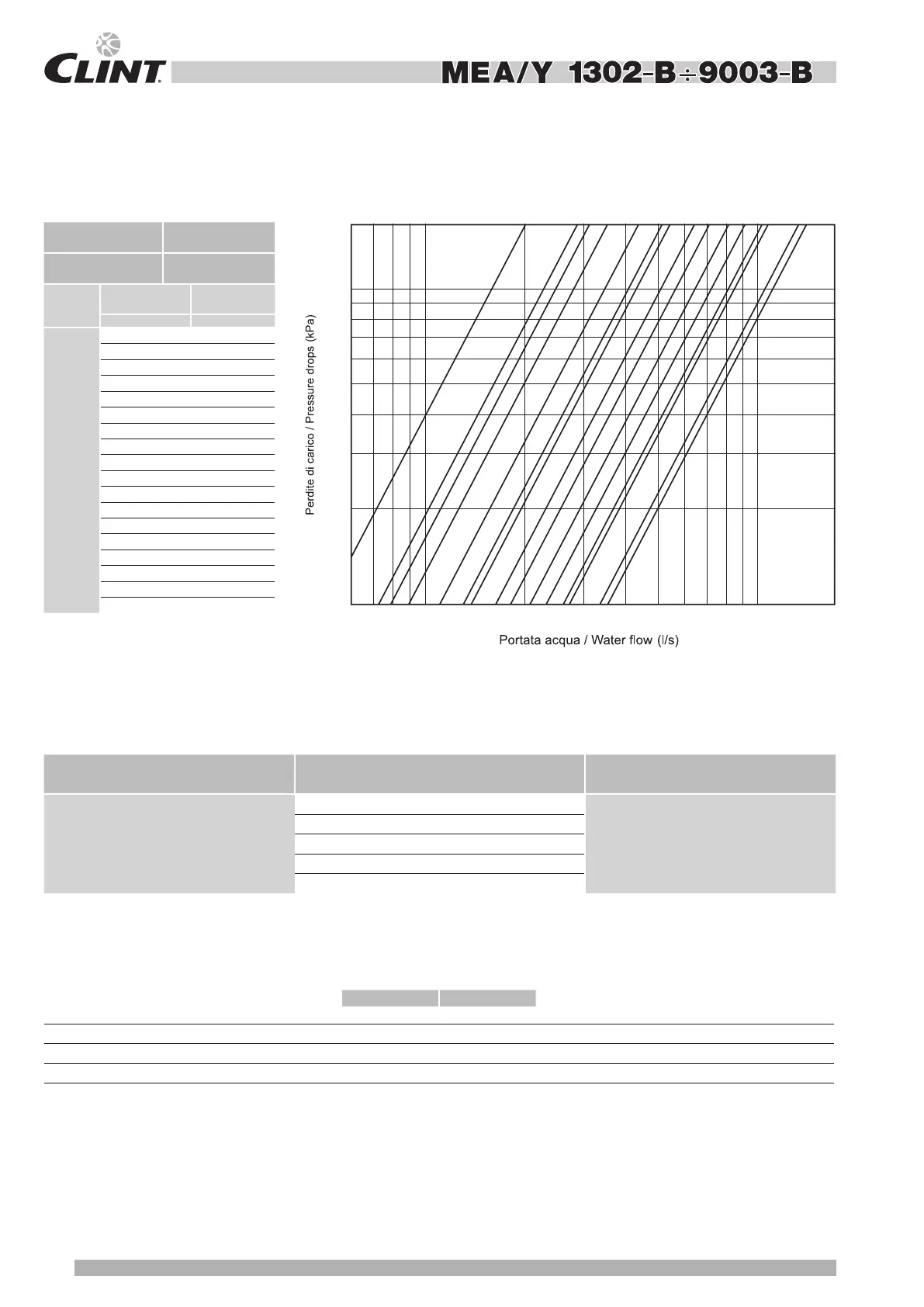

PERDITE DI CARICO CIRCUITO IDRAULICO:
Evaporatore
WATER CIRCUIT PRESSURE DROPS:
Evaporator
Percentuale di glicole
etilenico in peso (%)
0 10 20 30 40 50
Ethylene glycol
percent by weight (%)
Temp.di congelamento (°C)
0 -4,5 -9,5 -15,5 -21,5 -32,5
Freezing point ( °C)
Coeff.corr. resa frigorifera 1 0,975 0,95 0,93 0,91 0,88
Cooling capacity corr. factor
Coeff.corr. potenza assorb. 1 1,01 0,995 0,990 0,985 0,975
Power input corr. factor
Coeff.corr. portata miscela 1 1,01 1,04 1,08 1,14 1,20
Mixture ow corr. factor
Coeff.corr. perdita di carico
1 1,05 1,13 1,21 1,26 1,32
Pressure drop corr. factor
Evaporatori Evaporator
Limiti portata acqua Water flow limits
MOD.
Portata min.
Min. ow
Portata max.
Max. ow
l/s l/s
1302-B
5,0 14,6
1502-B
6,4 18,1
1702-B
6,8 19,1
1902-B
7,4 21,7
2002-B
8,1 24,8
2602-B
9,2 28,9
2802-B
11,0 34,3
3002-B
11,3 37,2
3602-B
17,0 50,0
4202-B
18,2 54,1
4402-B
19,8 64,4
4802-B
19,8 64,4
5402-B
23,8 78,1
6002-B
27,4 89,2
6603-B
29,7 96,6
7203-B
29,7 96,6
8103-B
35,9 117
9003-B
41,1 134
COEFFICIENTI CORRETTIVI PER FATTORI DI
SPORCAMENTO EVAPORATORE
EVAPORATOR FOULING FACTOR CORRECTIONS
f1: fattori di correzione per la potenza resa;
fp1: fattori di correzione per la potenza assorbita dal compressore;
le prestazioni delle unità indicate nelle tabelle vengono fornite
per le condizioni di scambiatore pulito (fattore di sporcamento =
0). Per valori differenti del fattore d’incrostazione, le prestazioni
fornite dovranno essere corrette con i fattori indicati.
f1: capacity correction factors;
fp1: compressor power input correction factor; unit performances
reported in the tables are given for the condition of clean exchanger
(fouling factor = 0). For different fouling factors values, unit
performances should be corrected with the correction factors
shown above.
f1 fp1
0 Evaporatore pulito 1 1
0 Clean evaporator
0,44 x 10
-4
(m² °C/W) 0,98 0,99 0,44 x 10
-4
(m² °C/W)
0,88 x 10
-4
(m² °C/W) 0,96 0,99 0,88 x 10
-4
(m² °C/W)
1,76 x 10
-4
(m² °C/W) 0,93 0,98 1,76 x 10
-4
(m² °C/W)
20
10
678910 20 30 40 50 60 70 80 90 10
01
70
30
40
50
60
70
80
90
100
160
1302-B
1502-B1502-B
1702-B1702-B
1902-B1902-B
2002-B - 2602-B2002-B - 2602-B
3002-B3002-B
3602-B3602-B
4202-B4202-B
4402-B4402-B
4802-B4802-B
6002-B6002-B
7203-B 8103-B7203-B 8103-B
9003-B9003-B
5402-B - 6603-B5402-B - 6603-B
4802-B4802-B
