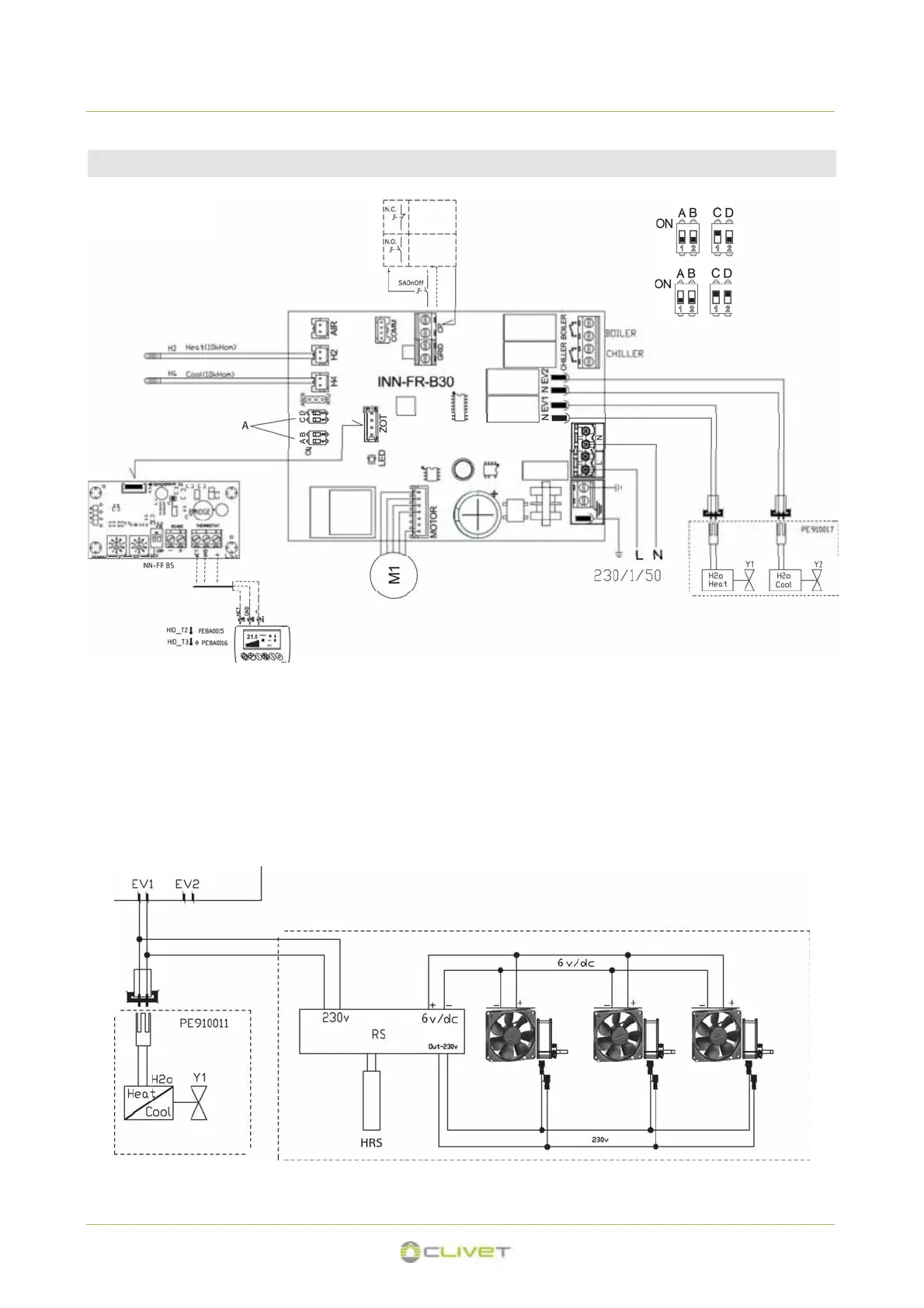

5.7 Collegamento a termostato ambiente elettronico HID-Txx
5 - COLLEGAMENTI ELETTRICI
4 tubi : Y1 + Y2
2 tubi : Y1
4 tubi
Unità in
OFF
Unità in
ON
M1 = motore
A muro
Opzione radiante
Solo 2 tubi
Gr. 003.0 = n°1
2 tubi
Gr. 015.0 - 017.0 = n°3
Gr. 005.0 - 011.0 = n°2
HRS - sonda temperatura acqua (10k)
BOILER uscita consenso riscaldamento (boiler-caldaia)
contatto pulito max 1A
CHILLER uscita consenso raffreddamento (chiller)
contatto pulito max 1A
CP ON / OFF remoto
H2 sonda temperatura acqua (10k)
(4Tubi ĺ riscaldamento)
(2Tubi ĺ raffreddamento / riscaldamento)
H4 sonda temperatura acqua (10k)
(4Tubi ĺ raffreddamento)
Y1 Elettrovalvola acqua (4Tubi ĺ riscaldamento)
(2Tubi ĺ riscaldamento / raffreddamento)
Y2 Elettrovalvola acqua (4Tubi ĺ raffreddamento)
A - posizione dip-switch
Versione 2 tubi
Versione 4 tubi
19
