12
Installazione

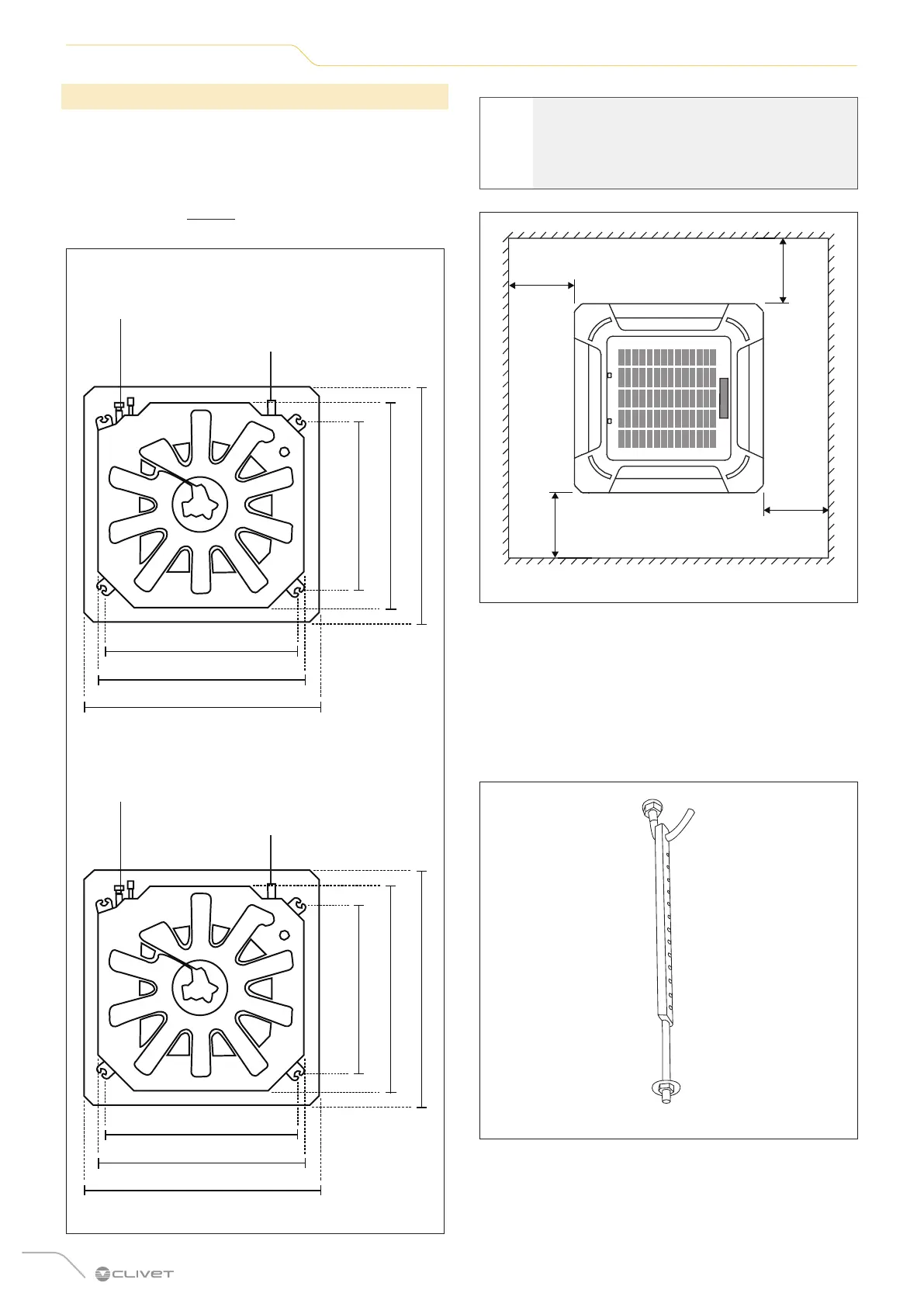

2.4.2 Appendere l’unità interna
1 Usando la dima di carta in dotazione, realizzare un
foro rettangolare nel soffitto lasciando almeno 1 m di
distanza su tutti i lati. La dimensione del foro dovrà
essere 40mm più grande della dimensione del
corpo (vedere “Fig. 4”). Contrassegnare le aree in cui
dovranno essere realizzati i fori per i ganci da soffitto.
Lato tubo di drenaggio
Lato tubo di drenaggio
Lato linee frigorifere
Lato linee frigorifere
Modelli 70M-105M-140M
Modelli 160M
840mm (corpo)
900mm (corpo)
840mm (corpo)900mm (corpo)
780mm (bullone di sospensione)
840mm (bullone di sospensione)
680mm (bullone di
sospensione)
8400mm (bullone di
sospensione)
950mm (apertura a soffitto)
1020mm (apertura a soffitto)
950mm (apertura a soffitto)1020mm (apertura a soffitto)
Fig. 4
a
ATTENZIONE PERICOLO
Il corpo dell’unità deve essere perfettamente
allineato al foro. Prima di procedere, controllare
che l’unità e il foro abbiano la stessa misura.
>1 m
>1 m
>1 m
>1 m
Fig. 5
2 Realizzare 4 fori profondi 5cm nel soffitto interno, nelle
posizioni contrassegnate per i ganci. Tenere la punta
con un’angolazione di 90° rispetto al soffitto.
3 Usando un martello, inserire i ganci da soffitto nei fori
precedentemente realizzati. Fissare il bullone usando
le rondelle e i dadi in dotazione.
4 Installare i quattro bulloni di sospensione.
Fig. 6
5 Montare l’unità interna. Per sollevare e fissare l’unità
occorreranno due persone. Inserire i bulloni di
sospensione nei fori di aggancio dell’unità. Fissarli
usando le rondelle e i dadi in dotazione.
