21
Installazione

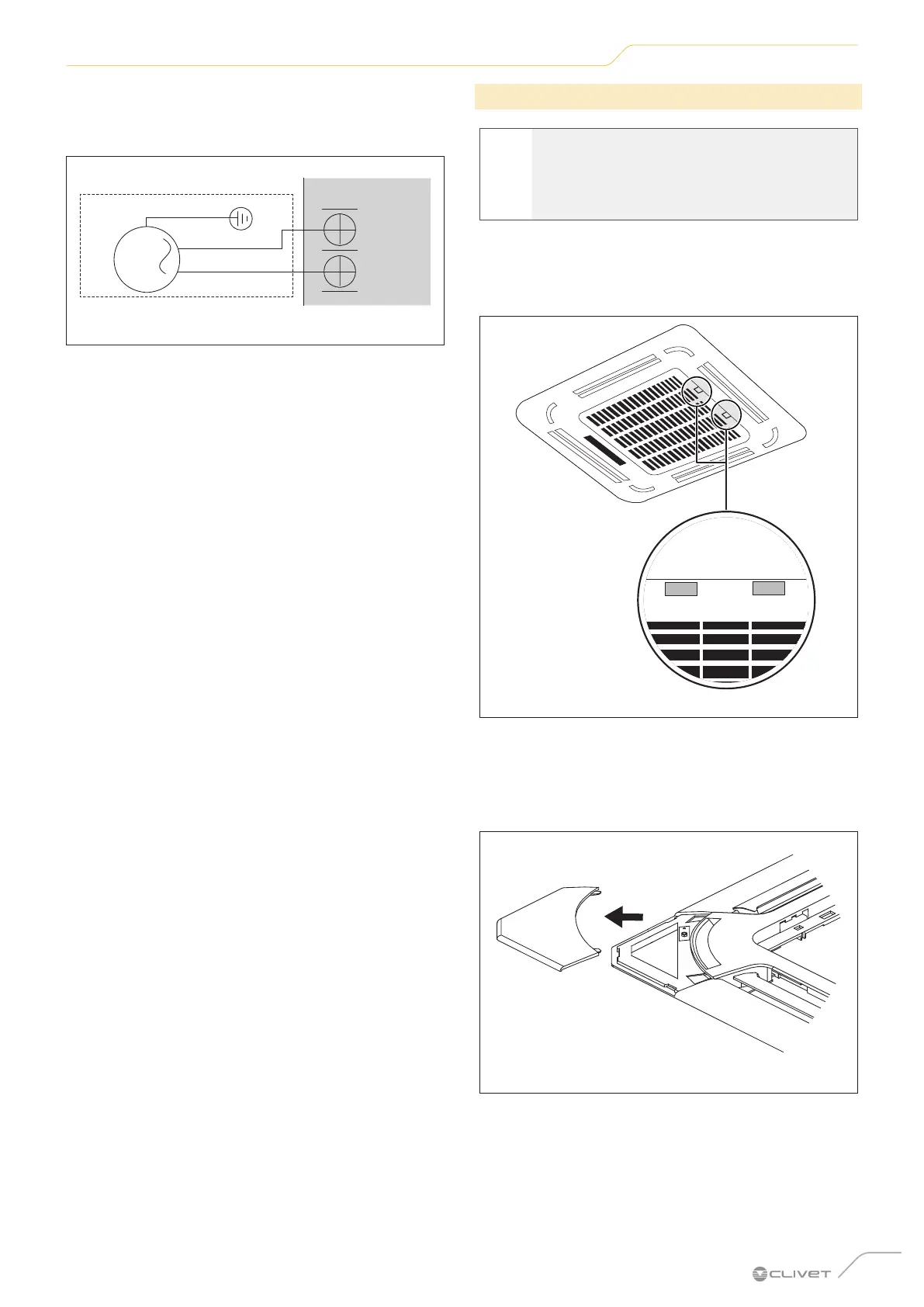

VENTILATORE ARIA ESTERNA
Per l’ingresso del morsetto CN8 del nuovo motore
dell’aria esterna
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 27
– Collegare il motore del ventilatore all’ingresso,
indipendentemente da L/N del motore;
– La tensione di uscita è l’alimentazione;
– Il motore dell’aria esterna non può superare 200
W o 1A; scegliere il valore minore;
– Il nuovo motore dell’aria esterna si azionerà
quando è in funzione il motore del ventilatore
interno; quando tale motore si arresta, si arresterà
anche il motore dell’aria esterna;
– Quando l’unità entra in modalità di raffreddamento
forzato o in modalità di prova della potenza, il
motore dell’aria esterna non funzionerà.
2.4.7 Montaggio del pannello
d
È VIETATO
appoggiare il pannello a faccia in giù sul
pavimento, contro una parete o su una
superficie irregolare.
1 Rimuovere la griglia anteriore.
– Spingere le due linguette insieme verso il centro
per sbloccare il gancio sulla griglia
Fig. 28
– Tenendo la griglia inclinata a 45°, sollevarla
leggermente e staccarla dal corpo principale.
2 Rimuovere le coperture di installazione ai quattro
angoli facendole scorrere verso l’esterno.
Fig. 29
