22
Installazione

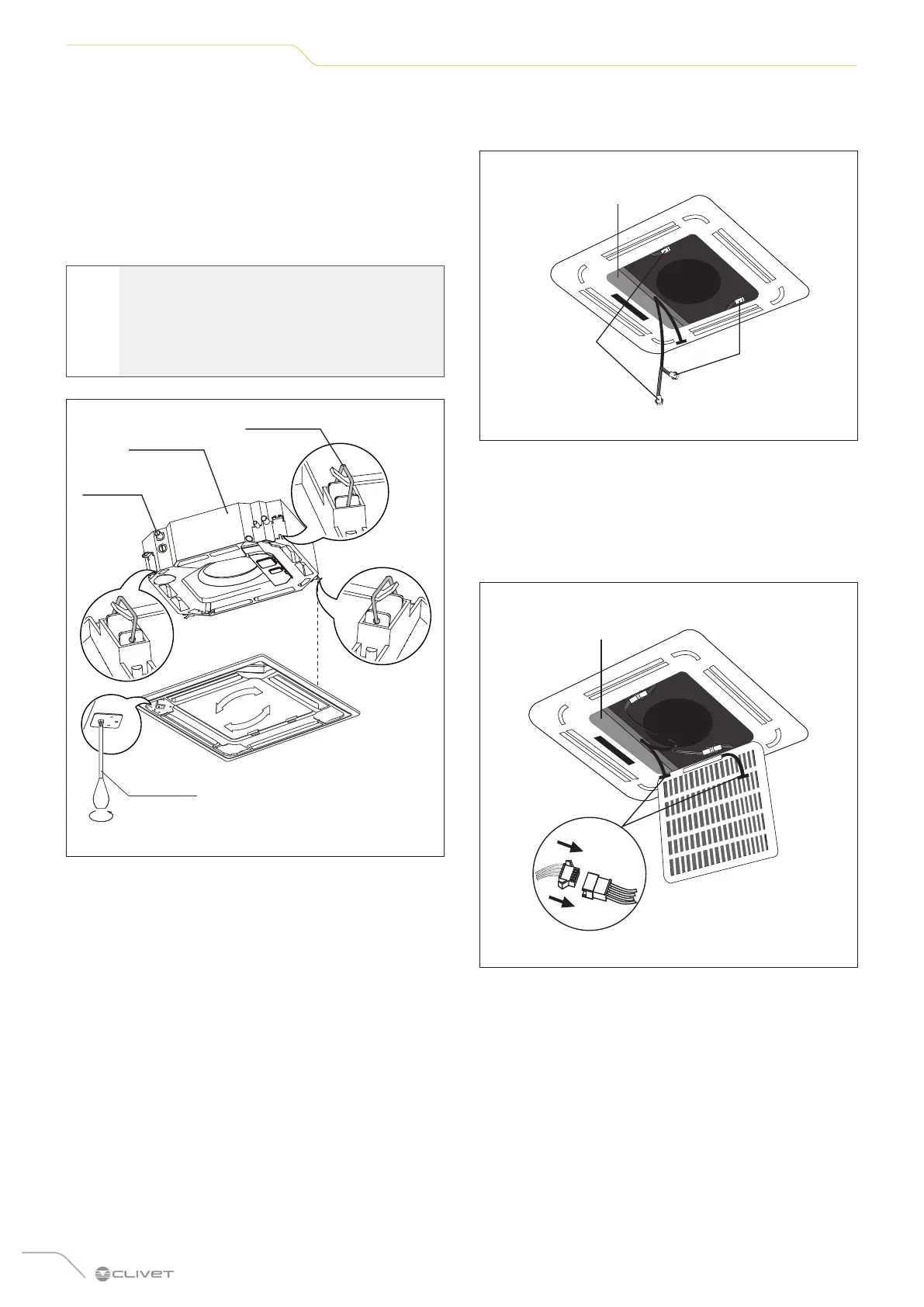

3 Installare il pannello
– Allineare il pannello anteriore al corpo principale,
tenendo conto della posizione delle tubazioni
e del lato di scarico.
– Agganciare i quattro anelli del pannello decorativo
ai ganci dell’unità interna.
– Serrare le viti dei ganci del pannello ai quattro
angoli con una forza uniforme.
m
PRESTARE CAUTELA
Serrare le viti finché lo spessore del materiale
spugnoso tra il corpo principale e il pannello
si riduce a 4-6 mm. Il bordo del pannello deve
essere bene a contatto con il soffitto.
Lato tubazione
Anello
Cacciavite
Lato
scarico
Fig. 30
– Regolare il pannello ruotandolo in modo da coprire
completamente l’apertura sul soffitto.
– Collegare i due connettori del motore della feritoia
di ventilazione ai cavi corrispondenti nel quadro
elettrico.
Collegare il
motore della
feritoia di
ventilazione
Quadro
elettrico
Collegare il
motore della
feritoia di
ventilazione
Fig. 31
– Rimuovere gli elementi di arresto di materiale
espanso dall’interno del ventilatore.
– Fissare il lato della griglia anteriore al pannello.
– Collegare il cavo del pannello del display al
connettore corrispondente sul corpo principale.
Quadro
elettrico
Fig. 32
– Chiudere la griglia anteriore.
