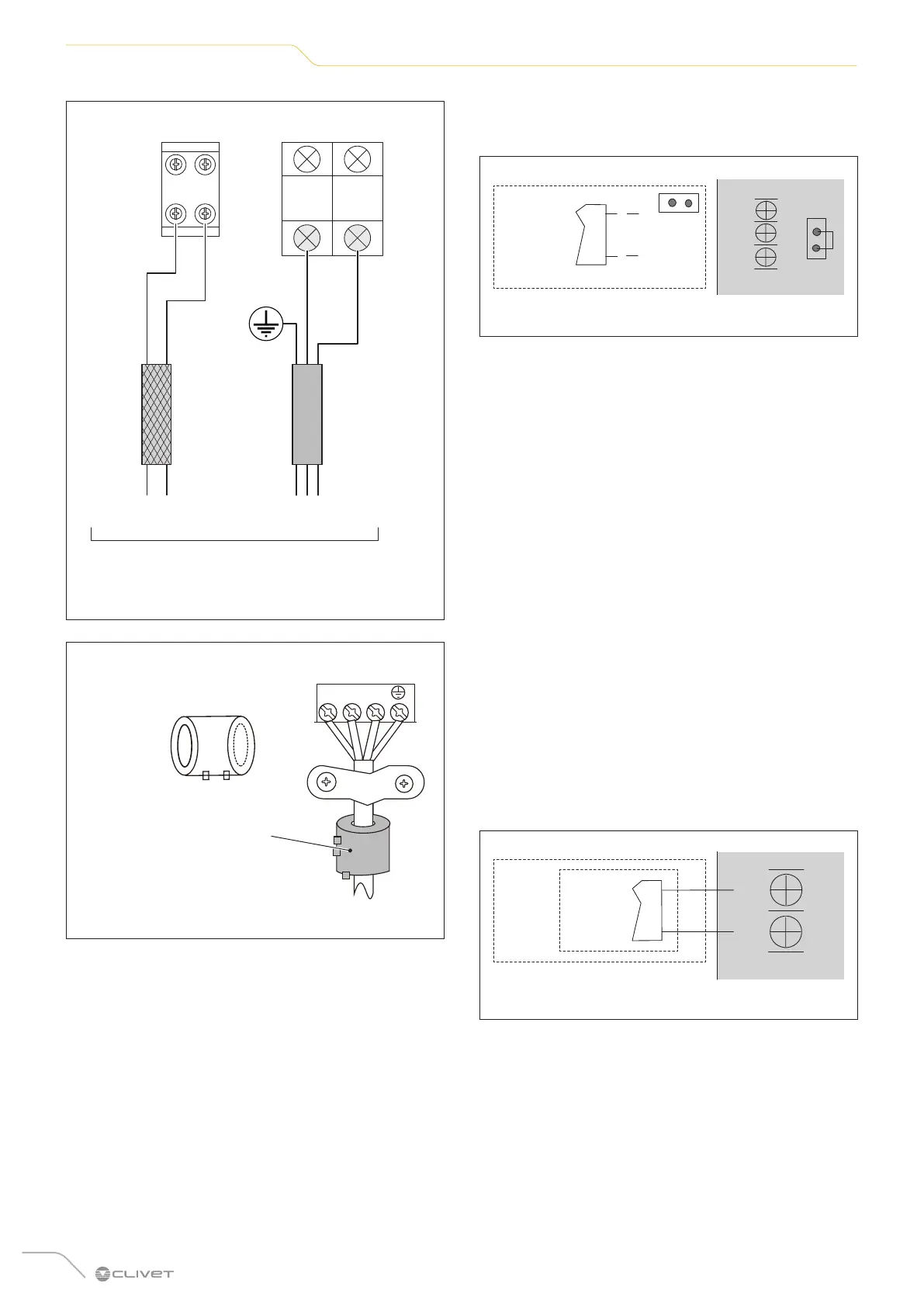

20
Installazione
S1
S2
Morsettiere unità INTERNA
segnale (BUS)
dalle morsettiere
dell’unità ESTERNA
CN2
(1)L (2)N
alimentazione
Morsettiere unità INTERNA
alimentazionesegnale (BUS)
dalle morsettiere
dell’unità ESTERNA
Fig. 23
Anello magnetico
Passare la cinghia
attraverso il foro
dell’anello magnetico per
fissarlo al cavo
1 2 3
Fig. 24
ON-OFF REMOTO
Per l’ingresso del morsetto CN23 del comando remoto
(ON-OFF) e il connettore rapido di JR6
CN23
JR6
JR6
ON - OFF
Remote
Control
Fig. 25
– Rimuovere il connettore rapido di JR6 quando si
utilizza la funzione ON-OFF;
– Con l’interruttore remoto in posizione OFF
(APRIRE), l’unità sarà spenta;
– Con l’interruttore remoto in posizione ON
(CHIUDERE), l’unità sarà accesa;
– Aprendo/chiudendo l’interruttore remoto, l’unità
risponderà alla richiesta entro 2 secondi;
– Quando l’interruttore remoto è su ON, è
possibile utilizzare il comando remoto/cablato
per selezionare la modalità desiderata; quando
l’interruttore remoto è su OFF, l’unità non
risponderà alla richiesta del comando remoto/
cablato.
Quando l’interruttore remoto è su OFF, ma il
comando remoto/cablato è acceso, sulla scheda
display comparirà il codice CP.
– La tensione dell’ingresso è 12 V DC, la corrente
max. di progetto è 5 mA.
ALLARME
Per l’ingresso del connettore CN33 ALLARME
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 26
– L’ingresso del morsetto è predisposto al
collegamento dell’ALLARME, ma non è presente
tensione; l’alimentazione arriva dal sistema di
ALLARME (non dall’unità)
– Sebbene la tensione di progetto sia in grado
di reggere valori anche superiori, consigliamo
vivamente di collegare un’alimentazione inferiore
a 24 V e una corrente inferiore a 0,5 A
– Qualora sull’unità si verifichi tale problema, il relè
verrà chiuso, attivando quindi l’ALLARME
