Installazione

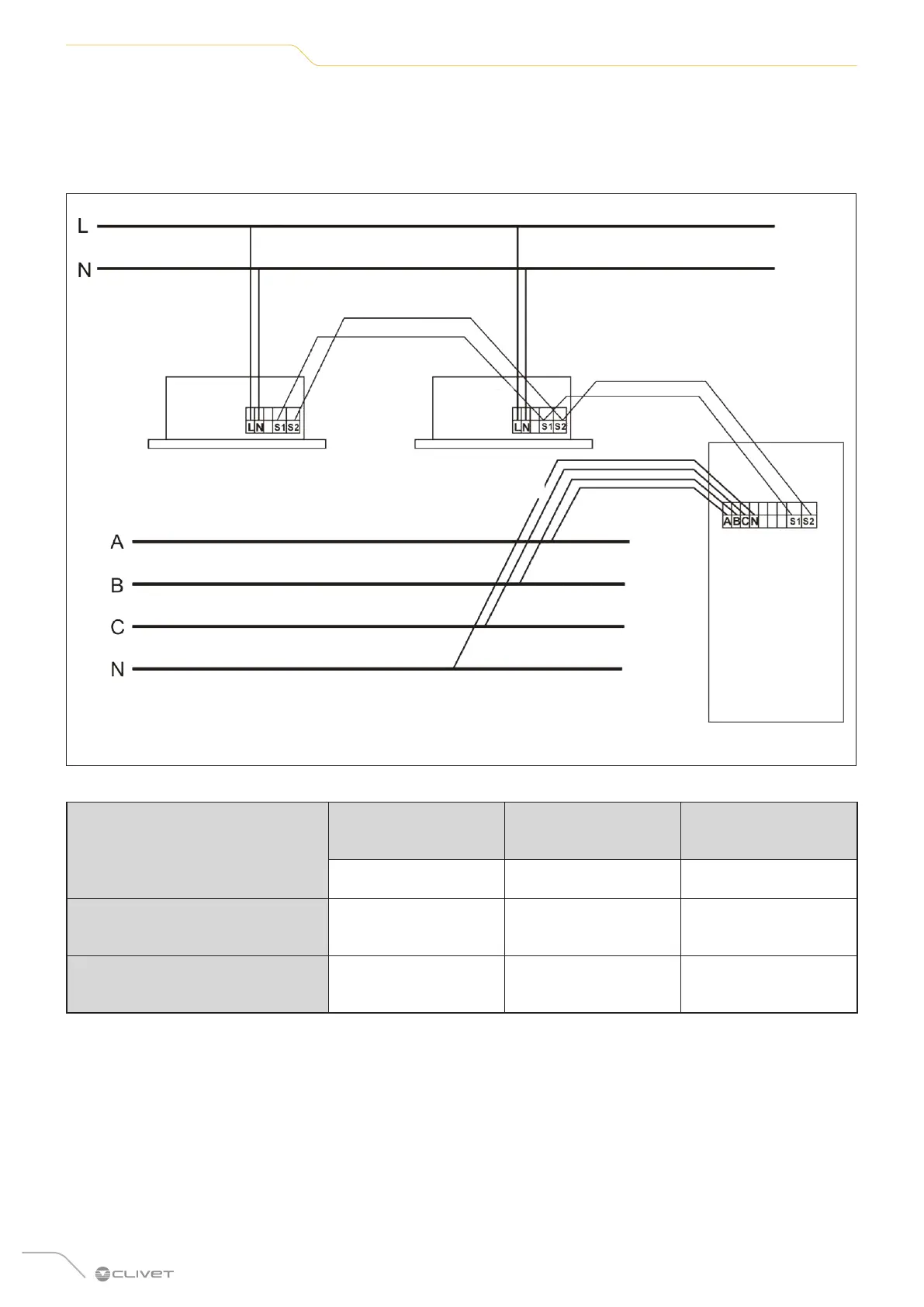

COLLEGAMENTO UNITÀ TWIN
L’unità interna e l’unità esterna sono alimentate separatamente. Le 2 unità interne devono essere collegate nella stessa
fonte di alimentazione.
I terminali S1, S2 di entrambe le unità interne devono essere collegati ai terminali S1, S2 dell’unità esterna, ma S1 e S2
possono essere collegati non polarizzati.
Unità esterna
Unità interna 1 Unità interna 2
Fig. 20
Configurazione TWIN
Alimentazione
unità esterna
Alimentazione
unità interna
Segnale
n° cavi/sezione n° cavi/sezione n° cavi/sezione
Unità interne 70M + 70M
Unità esterna 140T
4 x 2,5mm
2
+ G 2 x 2,5mm
2
+ G 2 x 0,2mm
2
Unità interne 105M + 105M
Unità esterna 160T
4 x 2,5mm
2
+ G 2 x 2,5mm
2
+ G 2 x 0,2mm
2
