15
Installation

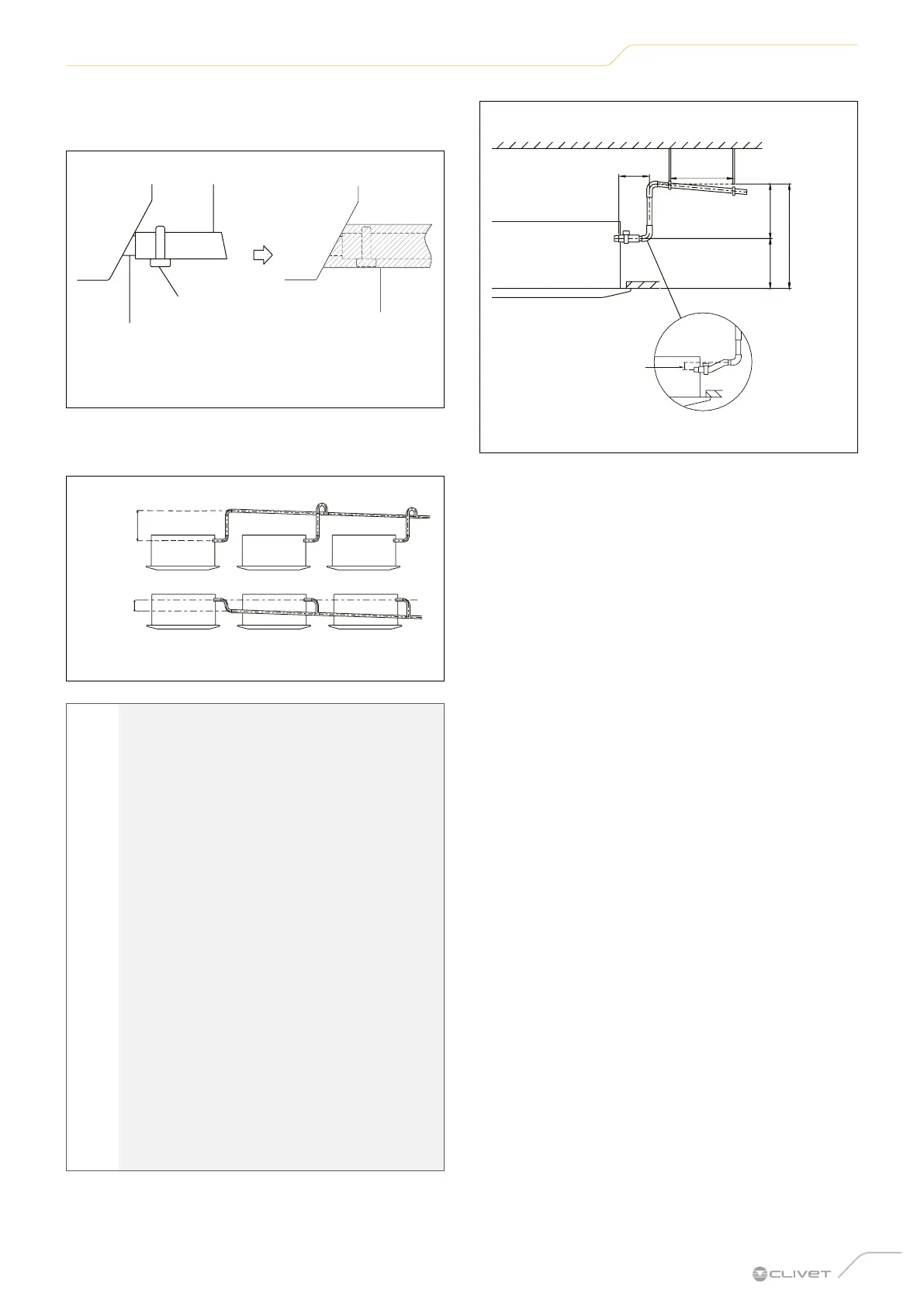

3 Raccorder l'extrémité du tuyau de drainage au tuyau
de sortie de l'unité. Enrouler l'extrémité du tuyau et la
fixer solidement à l’aide d’un collier de serrage.
Tuyau de drainage
Collier de serrage en
métal
Isolation
Port de raccordement
du tuyau de drainage
Fig. 13
4 Si l’on raccorde plusieurs tuyaux de drainage, voir le
schéma d'installation suivant :
0-53 cm
≥10 cm
Fig. 14
l
MISE EN GARDE
– Lorsque l’on utilise une rallonge pour le tuyau
de drainage, il faut serrer le raccord à l'intérieur
avec un tuyau de protection supplémentaire
pour éviter qu'il ne se desserre.
– Le tuyau de drainage doit avoir une déclivité
d'au moins 1/100 pour empêcher l'eau de
refluer dans le climatiseur.
– Pour éviter que le tuyau ne se plie, il faut
placer des éléments de suspension tous
les 1 à 1,5 m.
– Si la sortie du tuyau de drainage est située
plus haut que le raccord pour la pompe sur
le corps de l'unité, il faut prévoir un tube pour
soulever la sortie de l’évacuation de l'unité
interne. Le tube pour soulever ne doit pas
être installé à plus de 75 cm du faux plafond
et sa distance par rapport à l'unité ne doit pas
dépasser les 30 cm. Une mauvaise installation
peut faire refluer de l'eau dans l'unité.
– Pour éviter la formation de bulles d'air,
maintenir le tuyau de drainage à l’horizontale
ou légèrement incliné vers le haut (<75 mm).
0 - 75 mm
(3”)
22 cm
Plafond
1 - 1,5 m
≤75 cm
≤30 cm
≤53 cm
Fig. 15
ESSAI D’ÉVACUATION
Vérifier que le tuyau de drainage n'est pas obstrué.
Cet essai doit être eectué dans les bâtiments neufs
avant la finition du plafond.
