Installation

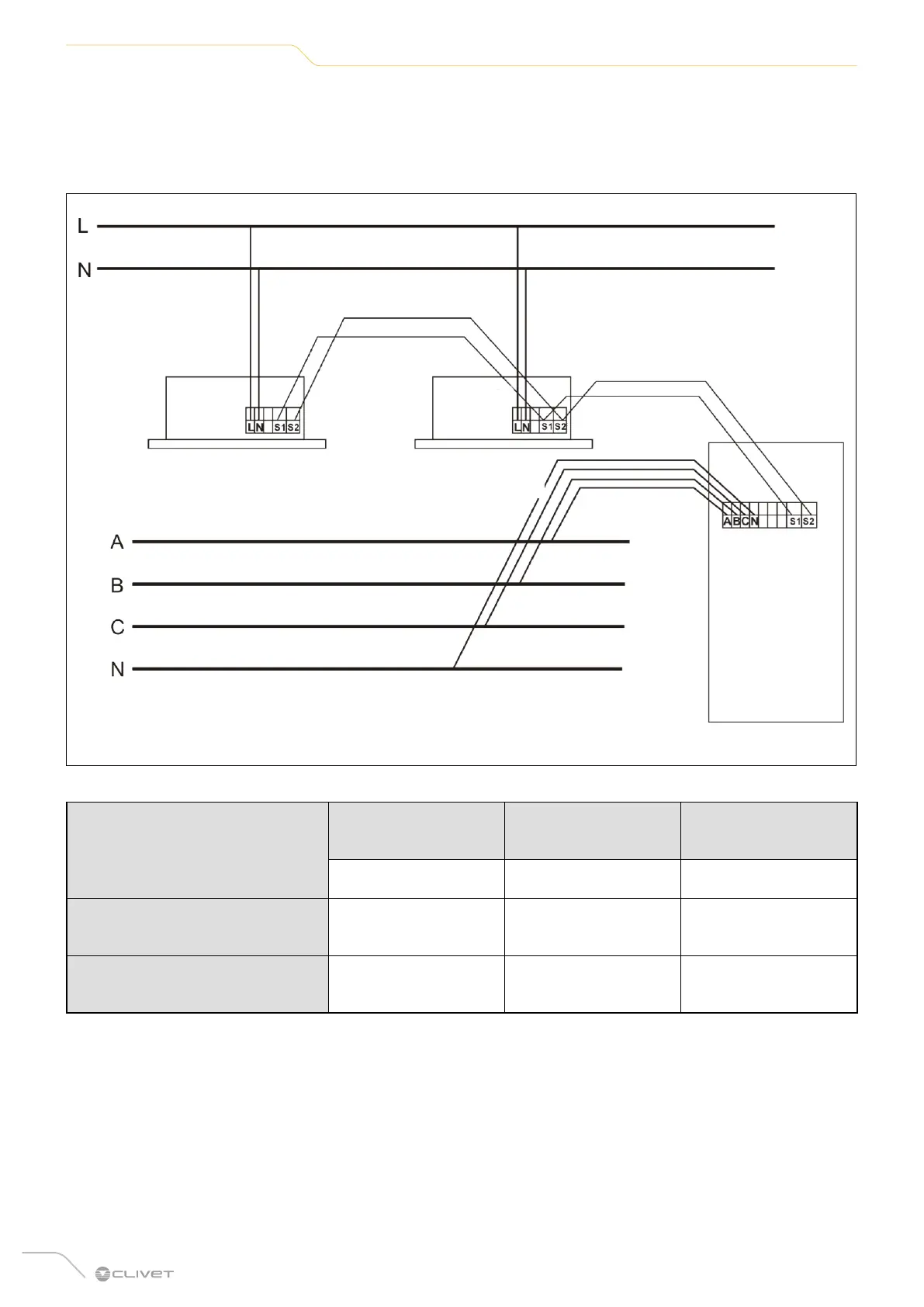

RACCORDEMENT DE L'UNITÉ TWIN
L'unité interne et l'unité externe sont alimentées séparément. Les 2 unités internes doivent être connectées à la même
source d'alimentation.
Les bornes S1, S2 des deux unités internes doivent être connectées aux bornes S1, S2 de l'unité externe, mais S1 et S2
peuvent être connectées non polarisées.
Unité externe
Unité interne 1 Unité interne 2
Fig. 20
Configuration TWIN
Alimentation unité
externe
Alimentation unité
interne
Signal
n° câbles/section n° câbles/section n° câbles/section
Unités internes 70M + 70M
Unité externe 140T
4 x 2,5mm
2
+ G 2 x 2,5mm
2
+ G 2 x 0,2 mm
2
Unités internes 105M + 105M
Unité externe 160T
4 x 2,5mm
2
+ G 2 x 2,5mm
2
+ G 2 x 0,2 mm
2
