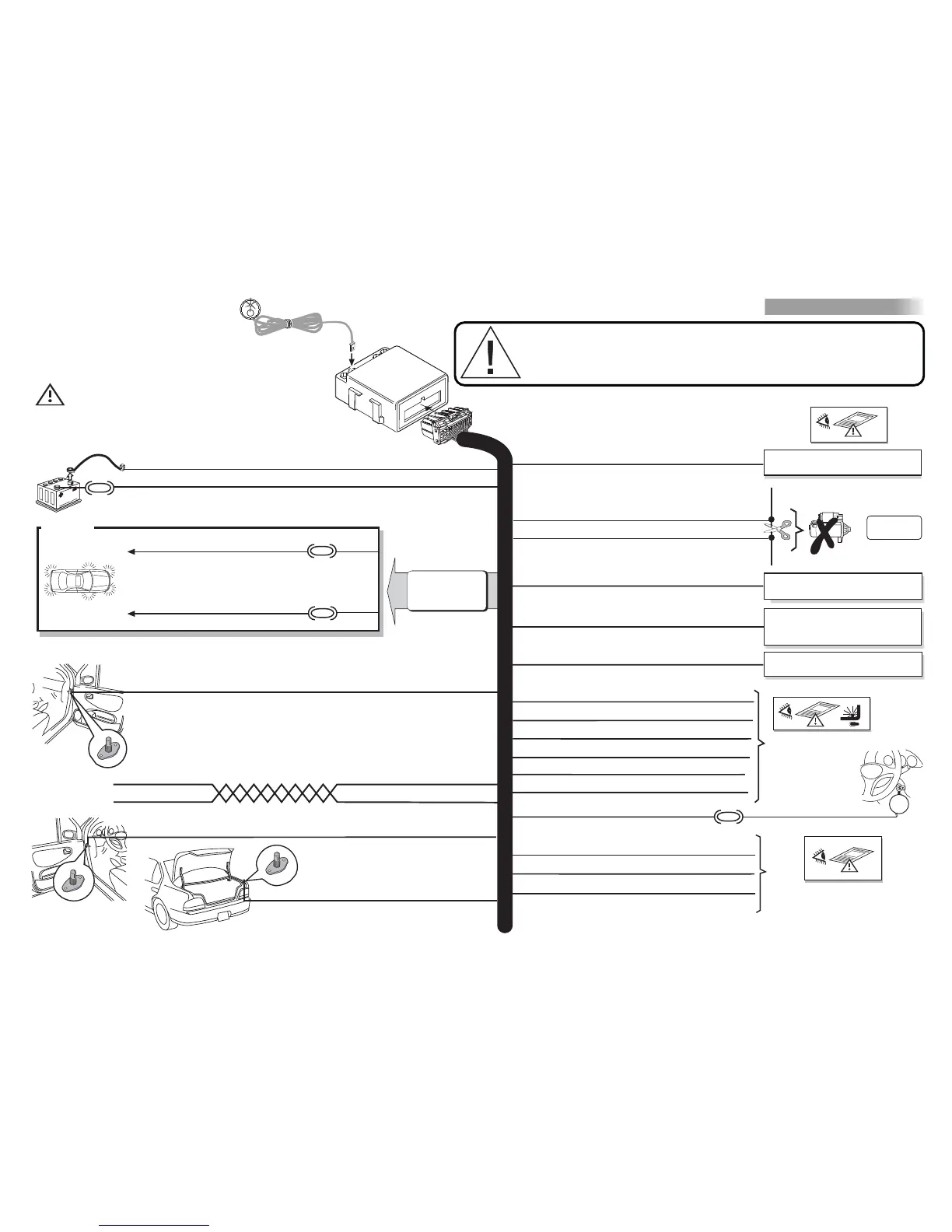

Cobra 4693 Installation Manual

GRIGIO-NERO GREY-BLACK
GIALLO-NERO YELLOW-BLACK
ROSA-NERO PINK-BLACK
J20
J26
J13
ARANCIO ORANGE
VIOLA VIOLET
VIOLA-BIANCO VIOLET-WHITE
J24
ARANCIO ORANGE
VIOLA VIOLET
J9
J10
MARRONE BROWN
J16
ARANCIO-BIANCO ORANGE-WHITE
J11
J25
J12
GRIGIO GREY
J23
ARANCIO-NERO ORANGE-BLACK
J19
BIANCO WHITE
J17
VERDE-ROSSO GREEN-RED
J18
ROSA-BIANCO PINK-WHITE
J6
VERDE GREEN
J1
J2
GIALLO-BLU YELLOW-BLUE
J8
ARANCIO ORANGE
VIOLA VIOLET
VERDE GREEN
+ 15
max 20 A (1 s)
6 A cont.
Vedi schemi CDL
See CDL diagrams
1/2/3/4
Vedi manuale tabelle di
programmazione
See Programming Tables manual
Vedi schema "G"
See "G" diagram
INGRESSO SENSORI
SENSORS INPUT
Art. 469X
USCITA SIRENA / CLACSON
SIREN / CLACSON OUTPUT
COBRA BUS
STARTER +50
USCITA NEGATIVA ALLARME INSERITO
ARMED ALARM NEGATIVE INPUT
I FUSIBILI NEL DIAGRAMMA NON SONO FORNITI
THE FUSES ARE NOT SUPPLIED IN THE KIT
NERO BLACK
ROSSO RED
J-15
J-14
15 A
GND
BLINKER
OUTPUT
BLINKER
OUTPUT
POWER
POWER
GIALLO YELLOW
GIALLO-VERDE YELLOW-GREEN
GIALLO-BIANCO YELLOW-WHITE
J-5
7,5 A
J-4
7,5 A
J-3
BLU-ROSA BLUE-PINK
VIOLA-NERO VIOLET-BLACK
J-22
J-7
3 A
J
LED
Al fine di evitare l'esposizione umana ai campi elettromagnetici, la distanza del
dispositivo rispetto agli occupanti del veicolo deve essere maggiore di 0,25 m.
Non utilizzare
Do not use
POWER
BLINKER
In order to avoid human exposure to radio frequency electromagnetic fields, the
distance of the device respect to vehicle occupants must be greater than 0,25 m.
