4.2 Vista general y componentes principales

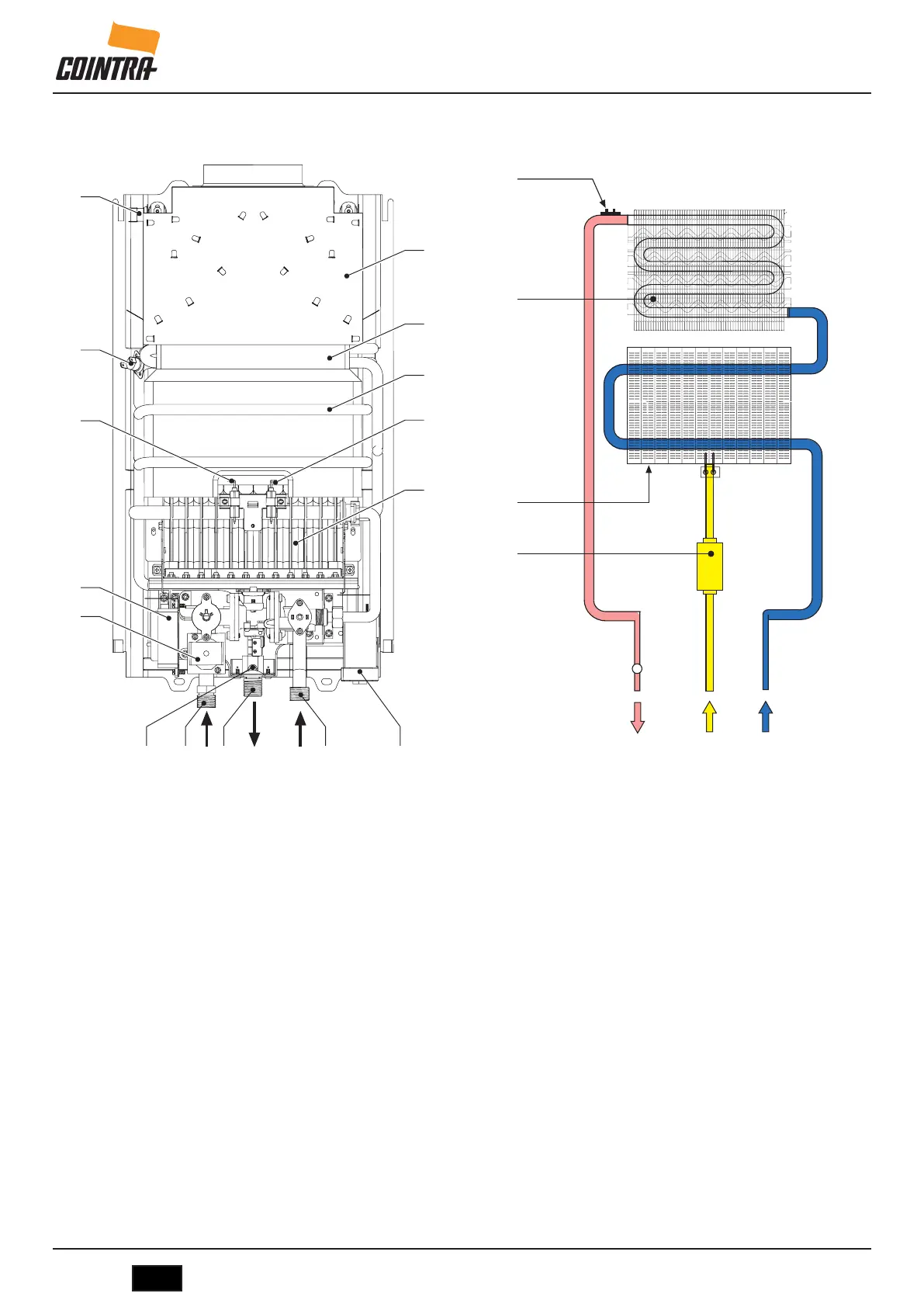

fig. 17 - Vista general
1 Entrada de gas
2 Entrada de agua fría
3 Salida de agua caliente sanitaria
4 Cámara de combustión
5 Grupo de quemadores
6 Colector de humos
7 Intercambiador de cobre
8 Válvula de gas
9 Electrodo de detección
10 Electrodo de encendido
11 Termostato de humos
12 Termostato de seguridad
13 Pila
14 Centralita electrónica
15 Sensor de temperatura del AS
4.3 Circuito de agua
fig. 18 - Circuito de agua
