Modelos Instalaçao

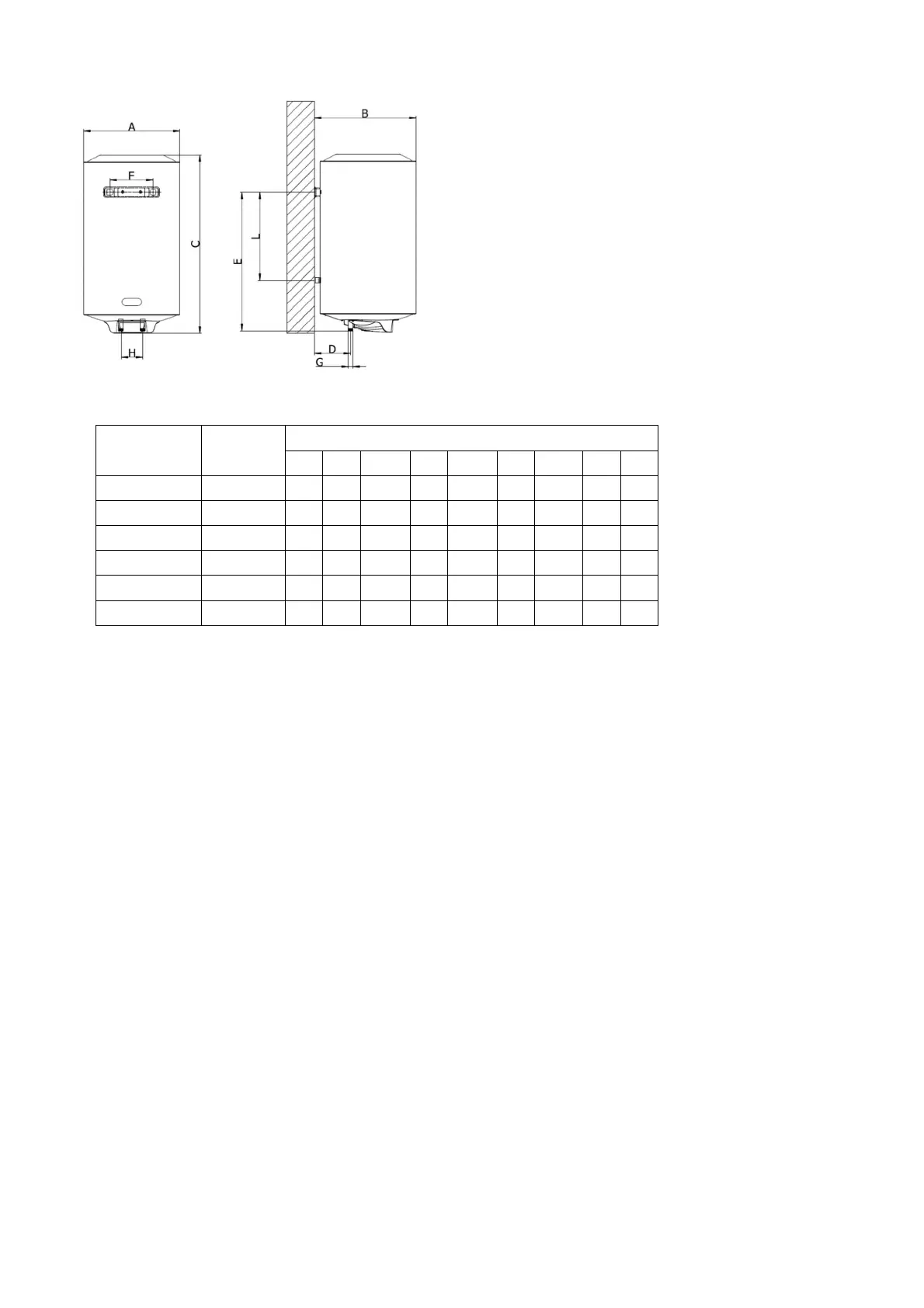

DIMENSÕES (mm)
A B C D E F G H L
TL plus 30 S vertical 368 390 522 126 342 270 1/2" 100 165
TL plus 50 S vertical 368 390 742 126 562 270 1/2" 100 385
TL plus 50 V vertical 438 460 579 152 370 270 1/2" 100 199
TL plus 80 V vertical 438 460 810 152 600 270 1/2" 100 430
TL plus 100 V vertical 438 460 974 152 767 270 1/2" 100 549
TL plus 150 V vertical 438 460 1280 152 1068 270 1/2" 100 855
*O modelo TL plus 150 V possui 2 suportes de fixação em metal.
