Comelit Ciao CA5100A - Component Identification and Technical Characteristics; Italian Component List and Specs; English Component List and Specs

1.
2.
2.
6.
5.
3.
4.
8.
9.
7.
3
1. Cover in tecnopolimeri
2. Alloggio viti di fissaggio mascherina
3. Altoparlante
4. Pulsante di chiamata Art. CA9213
5. Microfono
6. Foro per scarico condensa
7. Morsetti
S1 Uscita segnale di chiamata elettronica
4 Negativo
3 Ingresso altoparlante
2 Uscita microfono
~~* Morsetti di alimentazione 12V AC
8. SPK trimmer di regolazione volume altoparlante
9. MIC trimmer di regolazione volume microfono
CARATTERISTICHE TECNICHE
Tipo di alimentazione alimentazione esterna
Tensione di alimentazione 12V AC
Assorbimento min (W) 1,3W
Assorbimento max (W) 12,5W
Morsetti S1 4 3 2 ~ ~*
Morsetti estraibili Sì
Microfono electret
Altoparlante 50ohm 0.25W
Regolazione volume
altoparlante
Sì
Grado IP IP 54
Grado IK IK 08
Temperatura di
funzionamento
-25°C ÷ +55°C
Dimensioni prodotto (b×h×p) 100×172×28 mm

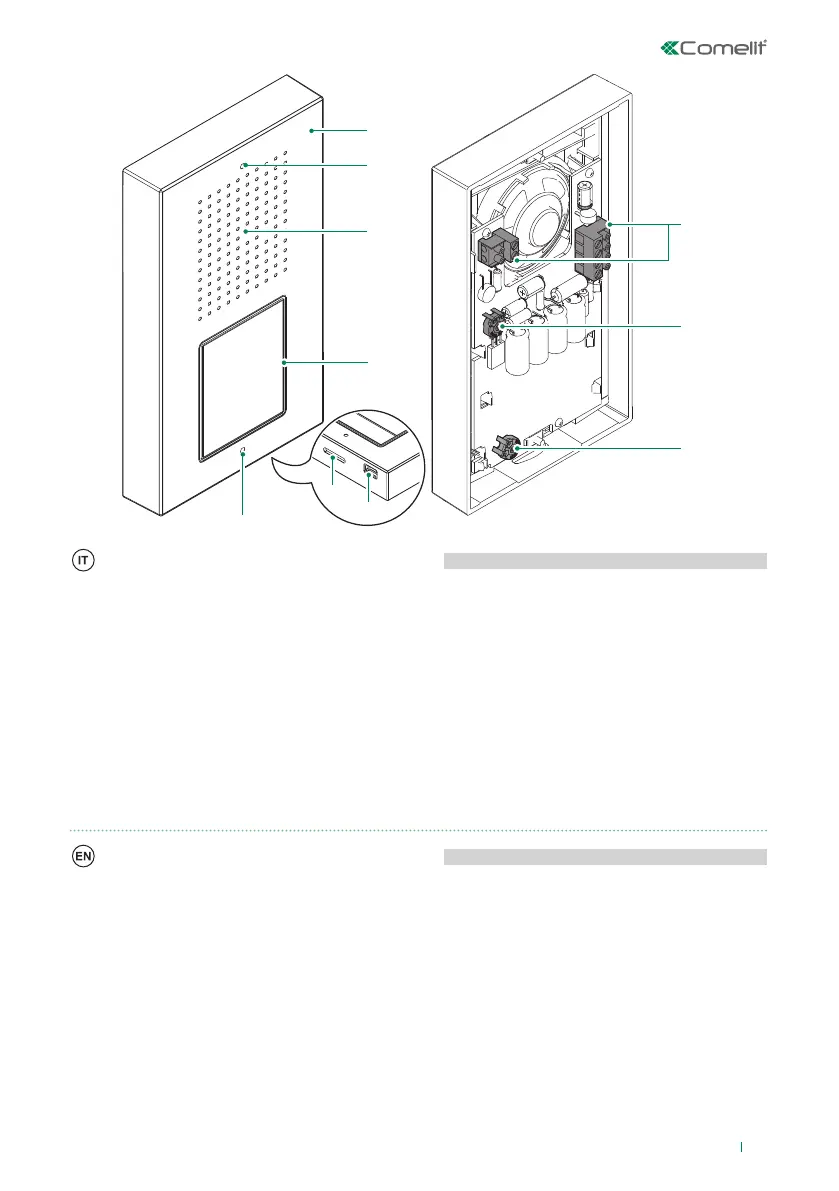

1. Technopolymer cover
2. Faceplate fixing screw holes
3. Loudspeaker
4. Call button Art. CA9213
5. Microphone
6. Condensation drainage hole
7. Terminals
S1 Electronic call signal output
4 Negative
3 Loudspeaker input
2 Microphone output
~~* 12V AC power supply terminals
8. SPK loudspeaker volume adjustment trimmer
9. MIC microphone volume adjustment trimmer
TECHNICAL CHARACTERISTICS
Type of power supply external power supply
Power supply voltage 12V AC
Min. absorption (W) 1,3W
Max. absorption (W) 12,5W
Terminals S1 4 3 2 ~ ~*
Removable terminals Yes
Microphone electret
Loudspeaker 50ohm 0.25W
Loudspeaker volume control Yes
IP rating IP 54
IK rating IK 08
Operating temperature -25°C ÷ +55°C
Product dimensions (b×h×d) 100×172×28 mm
