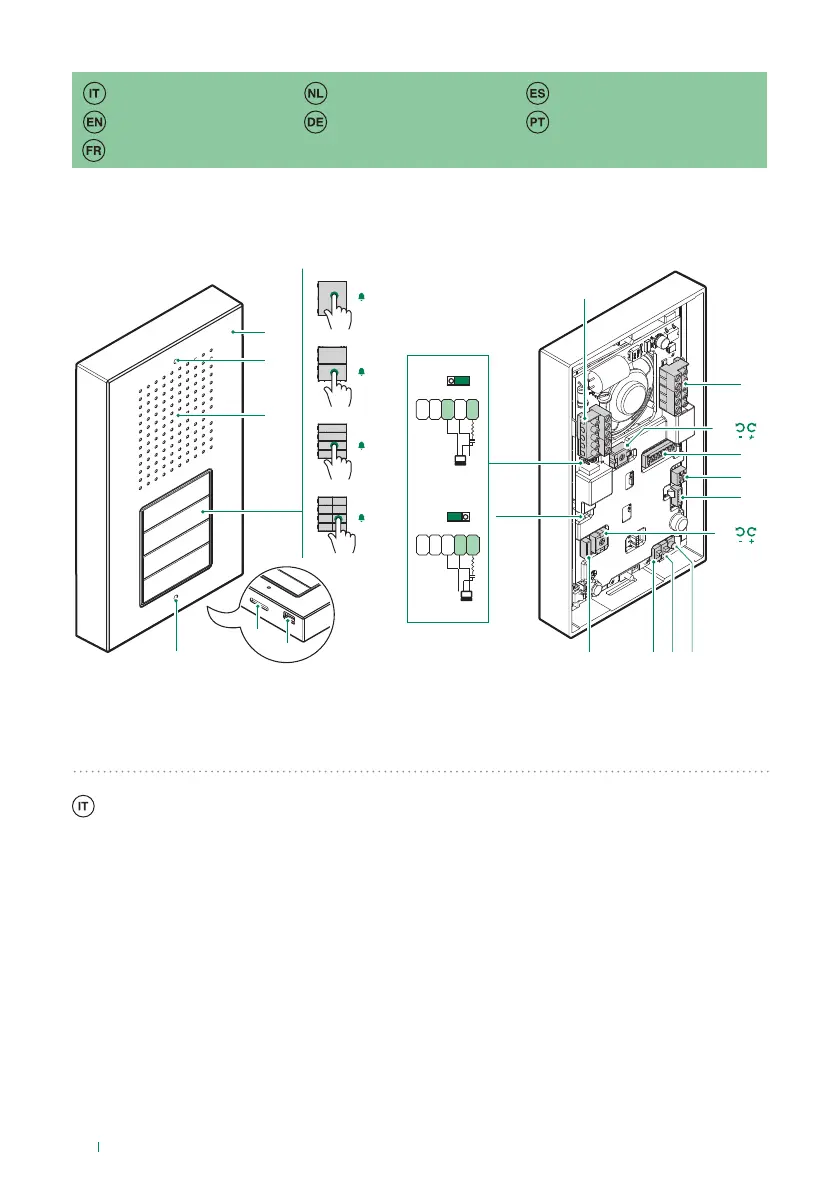

Descrizione
1. Cover in tecnopolimeri
2. Alloggio viti di fissaggio mascherina
3. Altoparlante
4. Pulsanti di chiamata 1 / 2 / 4 / 8 utenti
(acquistabili separatamente)
5. Microfono
6. Foro per scarico condensa
7. CV2 cavallotto da tagliare per spegnere
l’illuminazione dei pulsanti
8. JP1 abilitazione rete RC per filtro serratura sui
contatti del relè
9. Morsettiera di connessione J4:
SE- SE+ connessione per serratura elettrica
NC NO C contatti relè
10. Morsettiera di connessione J3:
L L connessione linea bus
COM negativo per riferimento RTE e DO
DO segnalazione porta aperta
RTE apriporta locale temporizzato
11. LED trimmer di regolazione luminosità pulsanti
12.
S2 dip switch per indirizzamento pulsanti e
programmazione funzioni speciali
13. S1 dip switch per configurazione tipologia
pulsante (1 / 2 / 4 / 8 utenti)
14. J2 e J5 connettori 6 poli per connessione
moduli pulsanti
15. SPK trimmer di regolazione volume
altoparlante
16. SW1 pulsante di conferma programmazione
17. PRC switch per ingresso/uscita
programmazione indirizzi di chiamata
18. PRS switch per ingresso/uscita
programmazioni speciali
