Comelit MT/VCS/01 - Page 15

14

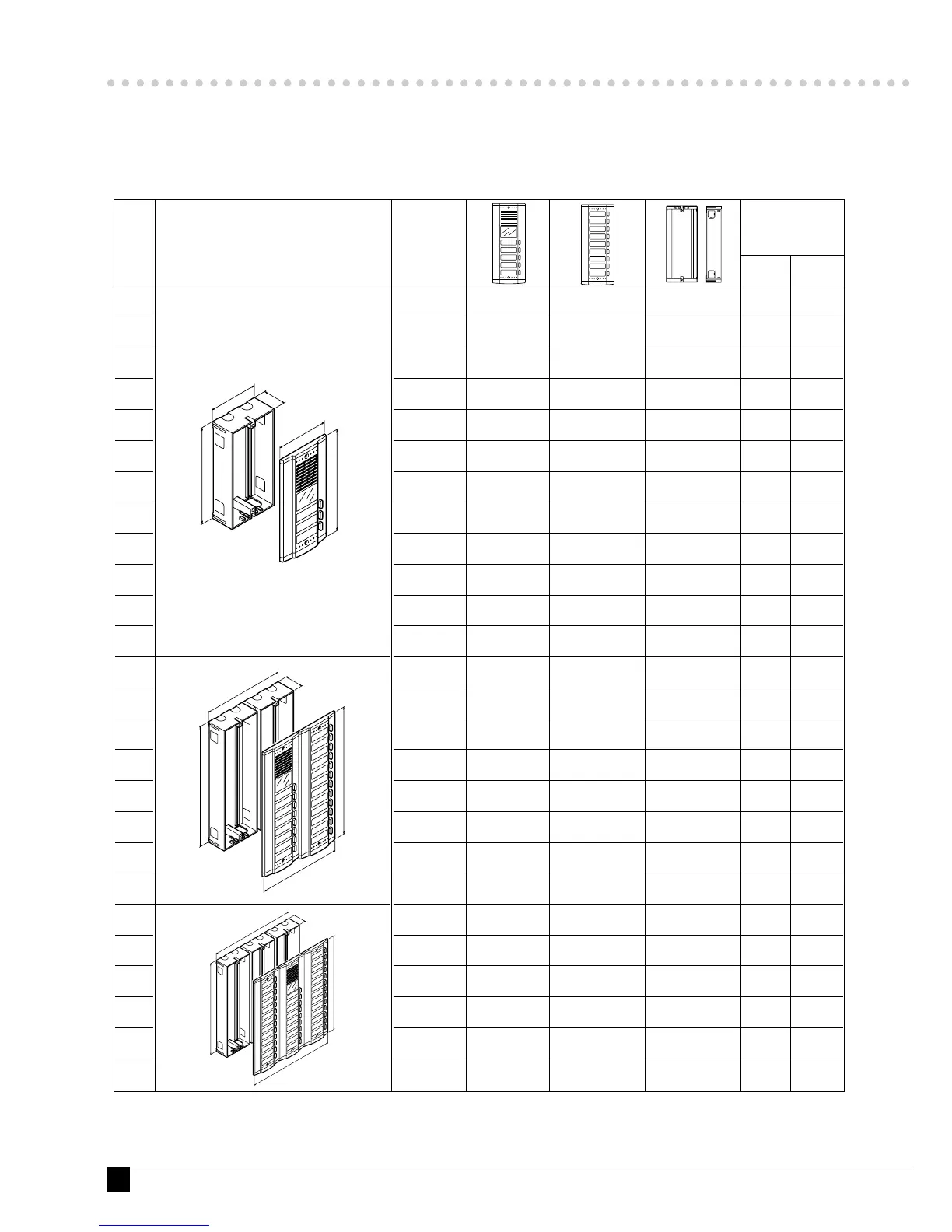

Esempi di composizione
pulsantiera Unicom
da incasso
Examples flush-mounted
of Unicom entrance panel
composition
Exemples de composition
de la plaque de rue Unicom
à encastrer
• Completare la pulsantiera con i moduli diodi art. 1137 e col gruppo audio-video art. 4857 (oppure solo audio art. 1201).
• Complete the entrance panel with diode modules art. 1137 and with audio-video unit art. 4857( or speaker unit art. 1201).
• Compléter la plaque de rue avec les modules diode art. 1137 et le groupe audio-vidéo art. 4857( ou seulement audio art. 1201).
N° Pulsanti N0. of Push-Button N° Bouton-Poussoirs
Unicom
b
Dimensioni
Dimensions
Dimensions
B
1 3150/1VA 3152/1 142 153
2 3150/2VA 3152/2 164,5 175,5
3 3150/3VA 3152/3 187 198
4 3150/4VA 3152/4 209,5 220,5
5 3150/5VA 3152/5 232 243
6 3150/6VA 3152/6 254,5 265,5
7 3150/7VA 3152/7 277 288
8 3150/8VA 3152/8 299,5 310,5
9 3150/9VA 3152/9 322 333
10 3150/10VA 3152/10 344,5 335,5
11 3150/11VA 3152/11 367 378
12 3150/12VA 3152/12 389,5 400,5
5+9 3150/5VA 3151/9P 2 x 3152/5 232 243
6+10 3150/6VA 3151/10P 2 x 3152/6 254,5 265,5
7+11 3150/7VA 3151/11P 2 x 3152/7 277 288
8+12 3150/8VA 3151/12P 2 x 3152/8 299,5 310,5
9+13 3150/9VA 3151/13P 2 x 3152/9 322 333
10+14 3150/10VA 3151/14P 2 x 3152/10 344,5 335,5
11+15 3150/11VA 3151/15P 2 x 3152/11 367 378
12+16 3150/12VA 3151/16P 2 x 3152/12 389,5 400,5
7+11+11 3150/7VA 2 x 3151/11P 3 x 3152/7 277 288
8+12+12 3150/8VA 2 x 3151/12P 3 x 3152/8 299,5 310,5
9+13+13 3150/9VA 2 x 3151/13P 3 x 3152/9 322 333
10+14+14 3150/10VA 2 x 3151/14P 3 x 3152/10 344,5 335,5
11+15+15 3150/11VA 2 x 3151/15P 3 x 3152/11 367 378
12+16+16 3150/12VA 2 x 3151/16P 3 x 3152/12 389,5 400,5
1
2
3
4
5
6
7
8
9
10
11
12
14
16
18
20
22
24
26
28
29
32
35
38
41
44
b
45
100
92
B
45
193
b
B
201
45
294
b
302
B
