POSTAZIONI ESTERNE
Descrizione e caratteristiche
tecniche della pulsantiera
modulare Logicom
Il sistema modulare Logicom si
caratterizza per la semplicità di
inserimento dei moduli nelle guide dei
telai, la ricca gamma dei moduli e
degli accessori e per la versione da
incasso e da esterno.
Il frontale dei moduli è in alluminio
estruso da 1,5 mm di spessore
anodizzato o verniciato; il pulsante è
in alluminio imbutito. Il contatto del
pulsante è realizzato con un
microswitch.
I moduli che compongono il posto
esterno sono disponibili in tre colori:
• alluminio anodizzato
• bianco
• grigio metalizzato Comelit.
Per la composizione del posto
esterno, l’assemblaggio e l’instal-
lazione, vedi alle pagg. 10-11.
EXTERNAL UNITS
Description and technical
characteristics of the Logicom
modular entrance panel
The Logicom modular system
provides a wide range of modules and
accessories available in both flush
and surface mounted versions,
ensuring the ease of installation of the
modules into the frame guides.
Front plates are made of 1.5 mm
thick, anodized or varnished drawn
aluminium.
The push button contact consists of a
microswitch.
The modules which make up the
external unit are available in three
colours:
• anodized aluminium
• white
• Comelit metallic grey.
See examples of entrance panel
composition, assembly and
installation on pages 10-11.
POSTES EXTERIEURS
Description et caractéristiques
techniques de la plaque de rue
modulaire Logicom
Le système modulaire Logicom a
comme caractéristiques la facilité
d’insertion des modules dans les
guides des cadres, une gamme riche
en modules et accessoires, soit pour
la version à encastrer que pour celle
en saillie.
La face avant des modules est en
aluminium extrudé de 1,5 mm
d’épaisseur , anodisé ou verni; le
bouton poussoir est en aluminium
embouti. Le contact du bouton
poussoir est réalisé par un
microinterrupteur.
Les modules qui composent le poste
extérieur sont disponibles en trois
couleurs:
• aluminium anodisé
• blanc
• gris metallisé Comelit.
Pour la composition du poste
extérieur, l’assemblage et l’instal-
lation voir pages 10-11.

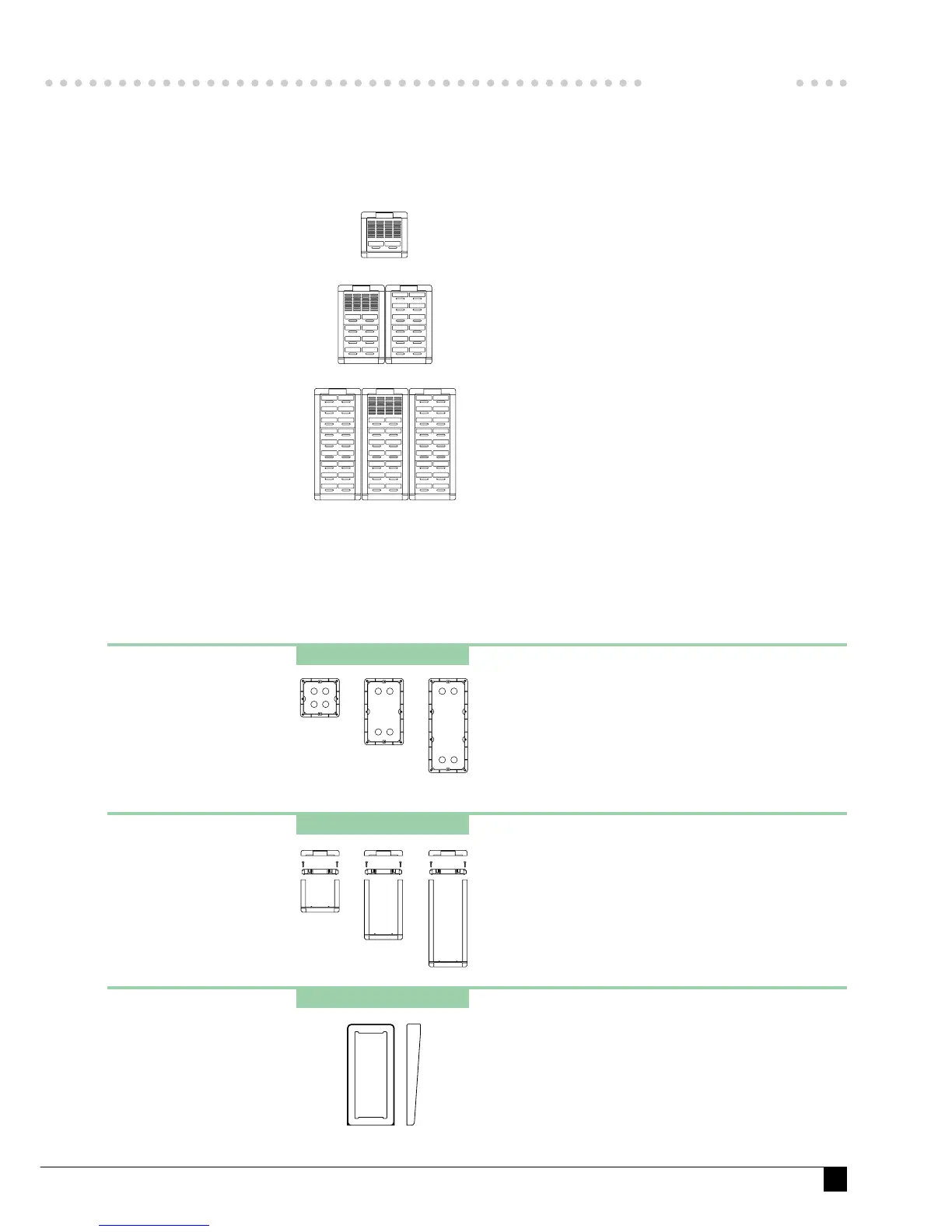

art. 3110/1-2-3
art. 3111/1-2-3
Scatole da incasso
per 1-2-3 moduli.
Dimensioni:
127 x 127 x 45 mm
127 x 217 x 45 mm
127 x 305 x 45 mm.
Flush mounted boxes
for 1-2-3 modules.
Dimensions:
127 x 127 x 45 mm
127 x 217 x 45 mm
127 x 305 x 45 mm.
Boîtes à encastrer
pour 1-2-3 modules.
Dimensions:
127 x 127 x 45 mm
127 x 217 x 45 mm
127 x 305 x 45 mm.
Telai portamoduli
per 1-2-3 moduli.
Dimensioni:
125 x 125 x 15 mm
125 x 215 x 15 mm
125 x 305 x 15 mm.
Module-holder frames
for 1-2-3 modules.
Dimensions:
125 x 125 x 15 mm
125 x 215 x 15 mm
125 x 305 x 15 mm.
Cadres porte-modules
pour 1-2-3 modules.
Dimensions:
125 x 125 x 15 mm
125 x 215 x 15 mm
125 x 305 x 15 mm.
art. 3112/1-2-3-4-6-9
Visiere antipioggia
Utili per proteggere il posto esterno da
incasso dalla pioggia. Si inseriscono
fra la scatola e la pulsantiera (vedi a
pag. 11). Sono utilizzabili rispettiva-
mente per le pulsantiere da 1-2-3-4-6-
9 moduli.
Rain shields
They are used to protect the flush-
mounted external unit from the rain.
To be inserted between the box and
the push-button panel (see on page
11). They can be used for the 1-2-3-4-
6-9 module push-button panels
respectively.
Protections anti-pluie
Très utiles pour protéger de la pluie
un poste extérieur encastré. Elles se
placent entre la boîte et la plaque de
rue (voir page 11). Adaptées respecti-
vement aux plaques de rue à 1-2-3-4-
6-9 modules.
3
MT/VCS/01
