MT/VCS/01
art. 3636

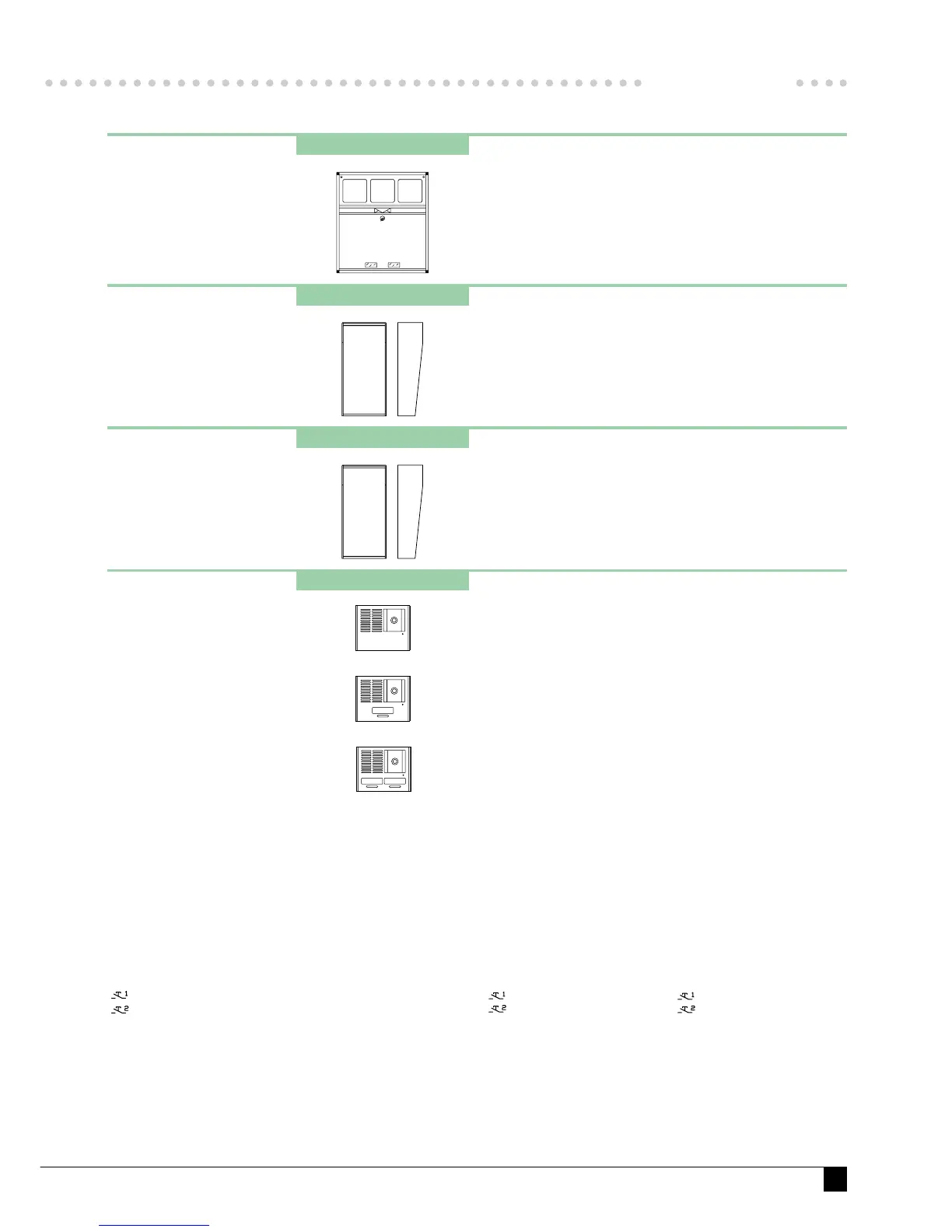

Pulsantiera Logipost
Come art. 3634 ma predisposta per
l'alloggiamento di 3 moduli. Con aper-
tura anteriore e posteriore.
Completa di protezione antipioggia.
Dimensioni: 385 x 412 x 150 mm.
Logipost Entrance Panel
As per art. 3634, but designed to
house 3 modules. With front and rear
opening. Complete with rain shield.
Dimensions: 385 x 412 x 150 mm.
Plaque de rue Logipost
Identique à l'art. 3634, mais prévue
pour 3 modules. Elle s'ouvre par-l'a-
vant et par-l'arrière. Equipée d'une
protection anti-pluie.
Dimensions: 385 x 412 x 150 mm.
art. 3637
Protezione
Protezione antipioggia per art. 3634
Shield
Rain shield for art. 3634.
Protection
Protection anti-pluie pour Art. 3634.
art. 3638
Protezione
Protezione antipioggia per art. 3635
Shield
Rain shield for art. 3635.
Protection
Protection anti-pluie pour Art. 3635.
7
Audio-video modules
with B/W TV camera
for Logicom entrance panel
The modules include:
• speaker unit with double amplifier,
watertight loudspeaker and electret
microphone. It is fitted with external
volume adjustment marked with the
loudspeaker symbol and internal volu-
me adjustment without symbol;
• 0-1-2 illuminated call buttons;
• high sensitivity b/w CCD TV camera
sensitive to infra-red, with electronic
shutter and 5.6 mm lens, 43° view
angle. Camera view field can be
manually set from the outside, by
removing the window;
• 10 LEDs infra-red light for the visitor
illumination.
Dimensions: 108 x 90 x 46 mm.
Terminal board description
2 push-buttons module:
Audio
S common call button
F audio
call button 1
call button 2
4 telephones common end
0 ~12~ 12V AC power supply
PS PS switching device pilot
SE electric lock
Camera
+ - 10.8÷13.2V DC 200 mA
infrared LEDs and camera
power supply
V1 V2 video signals.
Modules Audio/Vidéo avec
caméra en noir et blanc pour
plaque de rue Logicom
Les modules comprennent:
•
HP-Micro avec double amplificateur,
haut-parleur étanche et microphone
“electret”. Il est doué d’un réglage pour le
volume extérieur marqué par le symbole
du haut-parleur et d’un réglage pour le
volume intérne sans aucun symbole;
• boutons poussoir d’appel illuminé: 0-1-2;
• caméra noir-blanc à haute sensibilité
avec capteur CCD sensible à l’infrarouge.
Diaphragme électronique. Objectif de
5,6 mm. Angle de vision 43°. Réglage
de l’orientation de la caméra manuel-
lement de l’extérieur, enlevant la peti-
te fenêtre;
• éclairage du visiteur par 10 LEDs à
l’infra-rouge.
Dimensions: 108 x 90 x 46 mm.
Description du bornier
Module avec 2 boutons:
Audio
S commun bouton d’appel
F audio
1
er
bouton d’appel
2
ème
bouton d’appel
4 commun des combinés
0 ~12 ~ alimentation de 12V AC
PS PS commutateur pilote
SE gâche
Camera
+ - alimentation caméra et LED
infra-rouge 10,8÷13,2V DC
200 mA
V1 V2 signaux vidéo.
Moduli audio-video
con telecamera in “bianco/nero”
per pulsantiera Logicom
I moduli comprendono:
• portiere audio con doppio amplifica-
tore, altoparlante stagno e microfono
electret. Dotato di regolatore per il
volume esterno contraddistinto dal
simbolo dell'altoparlante e dal regola-
tore per l’antilarsen;
• pulsanti di chiamata illuminati: 0-1-2;
• telecamera bianco-nero ad alta sen-
sibilità con sensore CCD sensibile
all’infrarosso. Diaframma elettronico.
Obiettivo da 5,6 mm. Angolo di visio-
ne 43°. Regolazione dell’orientamento
della telecamera manualmente
dall’esterno, togliendo la finestrella;
• illuminatore del visitatore con 10 led
all’infrarosso.
Dimensioni: 108 x 90 x 46 mm.
Descrizione morsettiera
modulo con 2 pulsanti:
Audio
S comune pulsante chiamata
F fonica
1° pulsante di chiamata
2° pulsante di chiamata
4 capo comune citofoni
0 ~12 ~ alimentazione 12V AC
PS PS pilota scambio
SE elettroserratura
Camera
+ - alimentazione telecamera e
led all’infrarosso
10,8 ÷13,2V DC 200 mA
V1 V2 segnali video.
art. 4859/0-1-2
