DirettivaROHS2002/95/CEriguardantelalimitazionedell’usodisostanzedannosenegli equipaggiamenti
elettriciedelettroni ci.
DirettivaREACH1907/2006/CEconcernentelaregistrazione,lavalutazione,l'autorizzazioneelarestrizione
dellesostanzechimiche(REACH),cheistituisceun'Agenziaeuropeaperlesostanzechimiche,chemodificala
direttiva1999/45/CEecheabrogailregolamento
(CEE)n.793/93delConsiglioeilregolame nto(CE)n.
1488/94dellaCommissione,nonchéladirettiva76/769/CEEdelConsiglio eledirettive dellaCommissione
91/155/CEE,93/67/CEE,93/105/CEe2000/21/CE
4.IDENTIFICAZIONEDELVARIATOREELETTRONICO

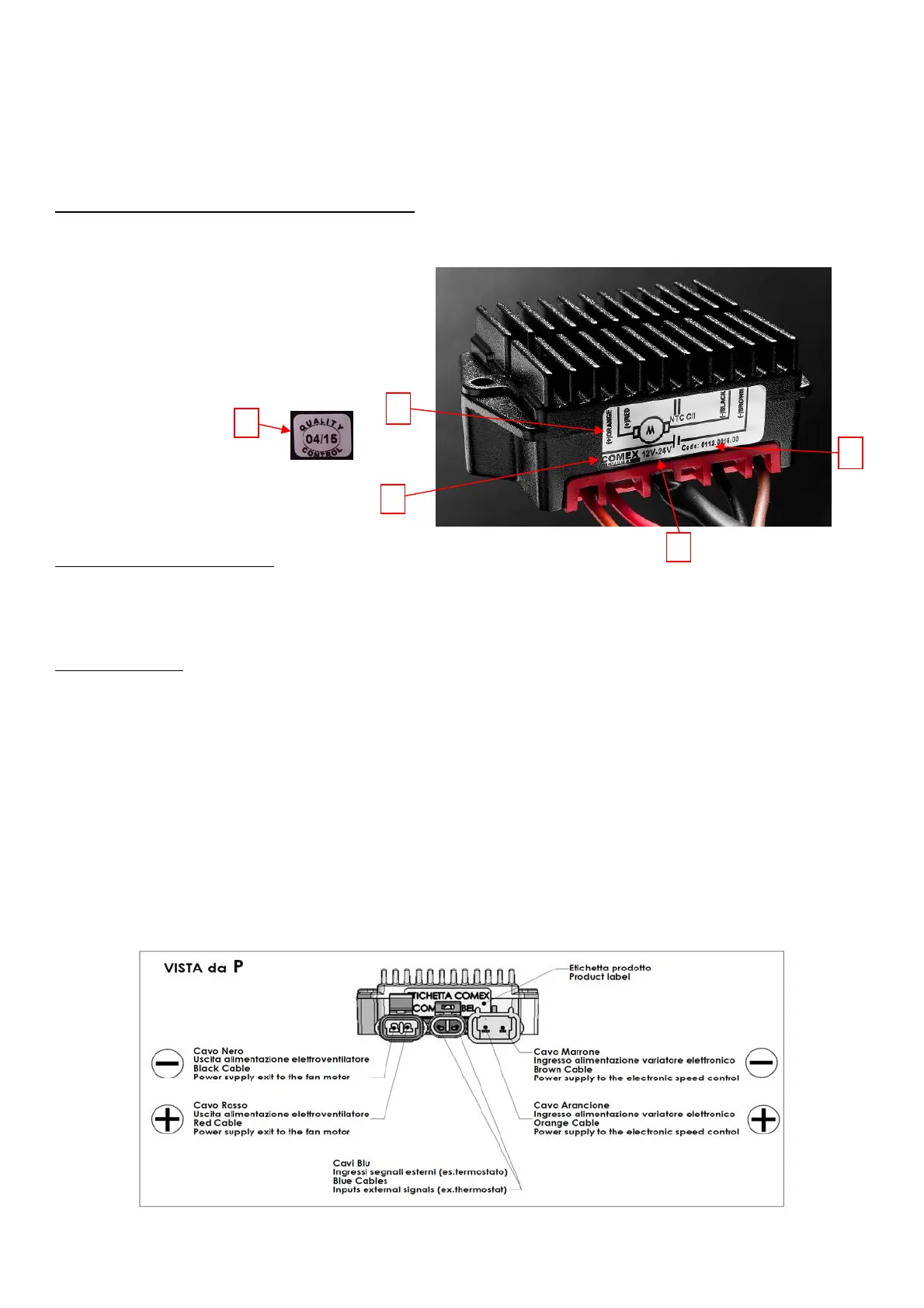

Tuttii variatorisonodotati di una etichetta identificativa nella qualepossono essererilevatii dati necessarialla
loroidentificazioneeloschemadicollegamento.Diseguitoèdescrittoillayoutditalidati.
(1) Ragionesocialeproduttore
(2) Schemadicollegamento
(3) Codiceprodotto
(4) TensionediAlimentazione(V)
(5) ControlloQualitàemese/annodiproduzione
(posizionatasullatooppostoprodotto).
Fig.1:MARCATURA
5.CARATTERISTICHETECNICHE
E’vietatol’utilizzodelvariatoreelettronicodivelocitàinzonepotenzialmenteesplosive“ATEX”oinzonenelle
quali non vengano rispettate le caratteristiche di installazione indicate sulla etichetta di identificazione
dell’ESC,indicatanelcapitoloprecedente.
6.INSTALLAZIONE
Primadell’installazioneverificareche:
1)ilvariatoreelettronicononsiavisibilmentedanneggiato(danniderivantidatrasportooimmagazzinaggio).
2) i dati di targa siano congruenti con l’applicazione a cui è destinato; la tensione di alimentazione deve
corrisponderealleindicazionipresentisullaetichettadiidentificazi one.
Visteledimensioniedilpeso
ridotto,èpossibileeffettuarne la movimentazionemanualmente.
Lavoripreliminari:
Rimuoverel’imballaggiousatoperiltrasporto.
Installazione:
1) si raccomanda di fissare adeguatamente il variatore elettronico di velocità per mezzo dei punti di fissaggio
presentisullasuacarcassa,eindicatisull aschedatecnicaprodottodisponibilesulnostrositoweb.
2)duranteil
montaggioevitaredanni;nonsottoporreilvariatoreadurtiocolpi.
3)accertarsicheicollegamentielettricisianoeffettuaticomeindicatonelcatalogotecnico.
4)effettuareicollegamenticomediseguitoschematizzato.
Fig.2:SCHEMAdiCOLLEGAMENTO
1
2
5
3
4
