Lesen Sie die Installationsanleitungen sorgfältig durch.

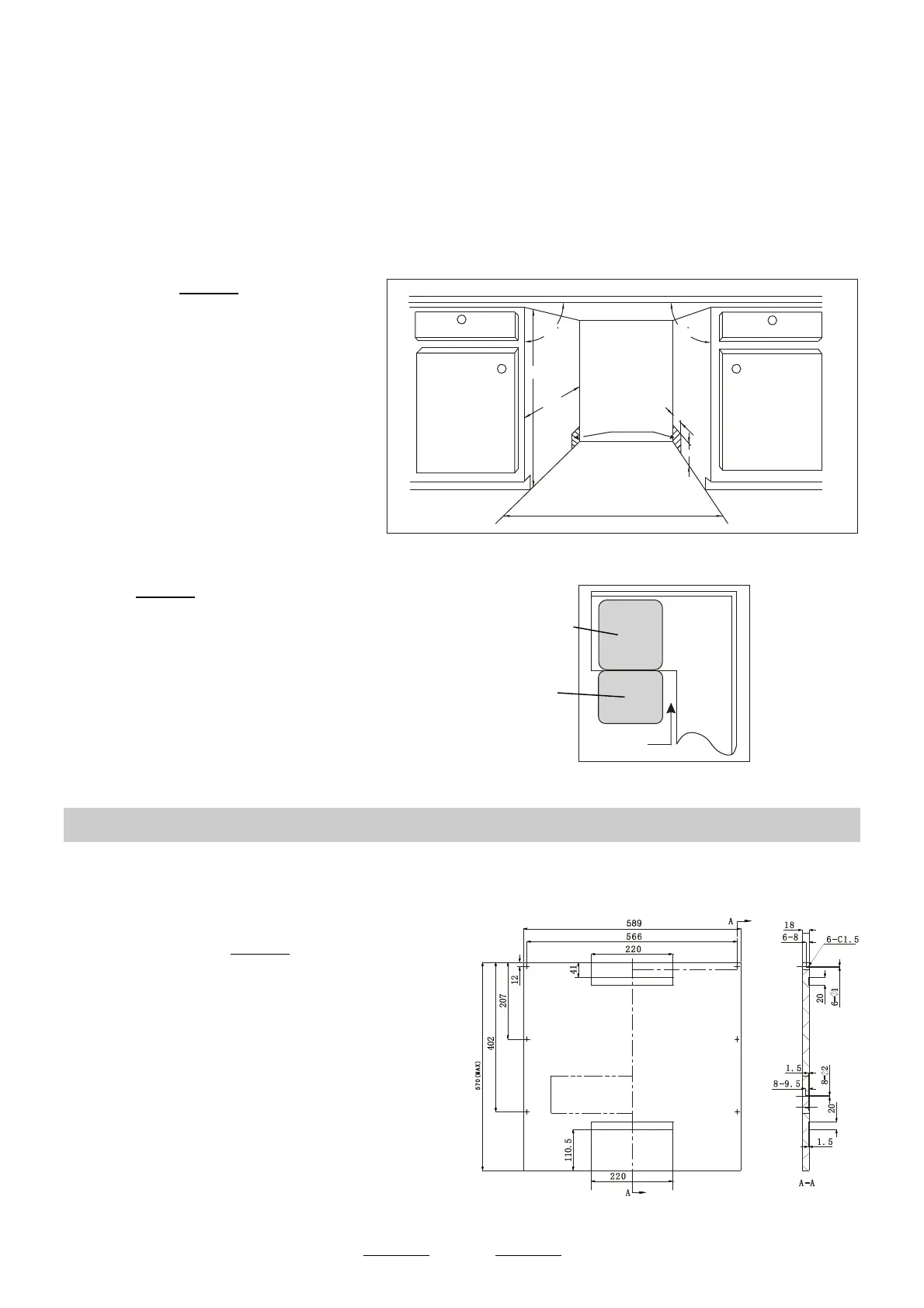

Abbildungen zu den Installationsabmessungen und zur Installationsposition des Geschirrspülers
Nehmen Sie entsprechende Vorbereitungen vor, bevor Sie das Gerät an seinem Installationsort aufstellen.
1. Wählen Sie einen Ort in der Nähe eines Abflusses, um die Installation des Wasserzugangs und -abflusses zu erleichtern
(siehe Abb. 1).
2. Wenn die Geschirrspülmaschine in der Ecke des Unterschranks installiert wird, sollte genügend Platz zum Öffnen der Tür
gelassen werden (siehe Abb. 2).
[Abb. 1]
Abstand zwischen der Deckplatte der
Geschirrspülmaschine und dem Unterschrank
weniger als 5 mm. Achten Sie darauf, dass die
Außentür mit dem Unterschrank ausgerichtet
ist.
[Abb. 2]
Minimaler Platz bei geöffneter Tür
Abmessungen und Montage der Möbelplatte
1 Die Möbelplatte kann entsprechend der nachstehenden Abb. 3 angebracht werden.
[Abb. 3]
Die Möbelplatte kann entsprechend den angegebenen
Abmessungen angebracht werden
(Einheit: mm)
90 90
600 mm
820mm
100
580mm
80
Aussparungen
für das
Netzkabel, die
Wasserzu- und
-ablaufschläuche
Abstand zwischen
Schrankunterseite und
Boden
Geschirr-Spülmaschine
Die Tür der
Geschirrspülmaschine
Schrank
Minimaler Platz 50
mm
