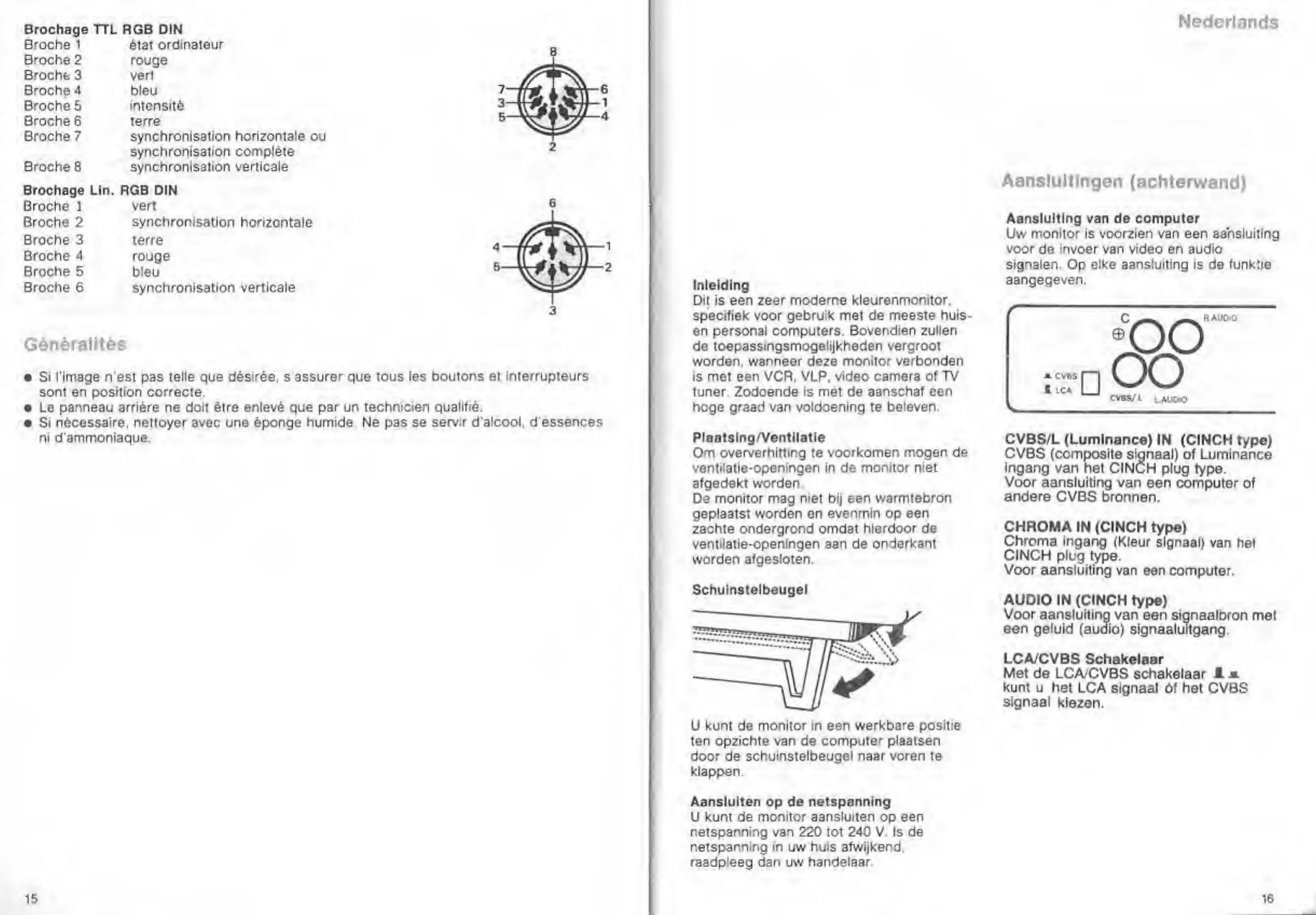

BrochageTTL
RGB
DIN
Nedertands
Broche 1
eiat
ordinateur
Broche 2 rouge
Broche 3 ver!
Broche 4 bleu
Broche
5
intensite
Broche
6
terre
Broche 7
synchronisation horizontal
ou
synchronisation complete
Broche 8
synchronisation
verticale
Brochage Lin. RGB DIN
Broche
1
Vert
Broche
2
synchronisation horizontale
Broche 3 terre
Broche 4
rouge
Broche 5 bleu
Broche 6 synchronisation verticale
G6neralit6s
Si 1'image n'est pas telle que
desiree,
s
assurer
que
tous les boutons et interrupteurs
som en
position correcte.
Le panneau
arriere
ne doii etre enlev6 que
par
un
technicien qualifie.
Si nScessaire, neltoyer avec une 6ponge humide. Ne pas se
servir d'alcool, d'essences
ni d'ammoniaque.
15
Inleiding
Dil
is een zeer
moderne kleurenmonitor,
specitiek voor
gebruik
met de meeste huis-
en personal computers. Bovendien zulten
de toepassingsmogelijkheden vergroot
worden
t
wanneer deze monitor verbonden
is met een VCR, VLP, video camera of TV
tuner Zodoende
is
met de
aanschaf een
hoge graad van voldoening te
beleven.
Plaatsing/Ventllatie
Om oververhitting te voorkomen mogen
de
ventflatie-openingen in de monitor niet
afgedekt worden
De
monitor mag niet bij een warmtebron
geplaatst
worden
en
evenmin op een
zachte
ondergrond omdat hierdoor de
ventilatie-openingen
aan de
onderkant
worden
afgesloten.
Schuinstelbeugel
U kunt
de
monitor in een
werkbare
positie
ten opzichte van de
computer
plaalsen
door
de
schuinstelbeugel naar voren te
klappen.
Aanslulten op de
netspanning
U kunt de monitor
aansluiten
op
een
netspanning van 220 tot 240 V. Is de
netspanning in uw huis atwijkend*
raadpleeg
dan
uw handelaar
Aansluitingen
(achterwand)
Aanslultlng van de computer
Uw monitor is voorzien van een aahsluiting
voor
do
invoer van video en audio
signalen.
Op
elke aansluiting is
de
funktie
aangegeven.
•oo
R*Ji -
CV8S-'
C
LAWXO
CVBS/L
(Luminance) IN (CINCH
type)
CVBS (composite signaal)
of Luminance
ingang van net CINCH
plug type.
Voor
aansluiting van een computer of
andere CVBS bronnen.
CHROMA IN (CINCH type)
Chroma ingang
(Kleur signaal) van
het
CINCH plug
type.
Voor
aansluiting
van een computer.
AUDIO IN (CINCH type)
Voor aansluiting van een signaalbron
met
een geluid
(audio) signaaluitgang.
LCA/CVBS
Schakelaar
Met de LCA/CVBS schakelaar JL *
kunt
u het LCA signaal of het
CVBS
signaal
kiezen.
16
