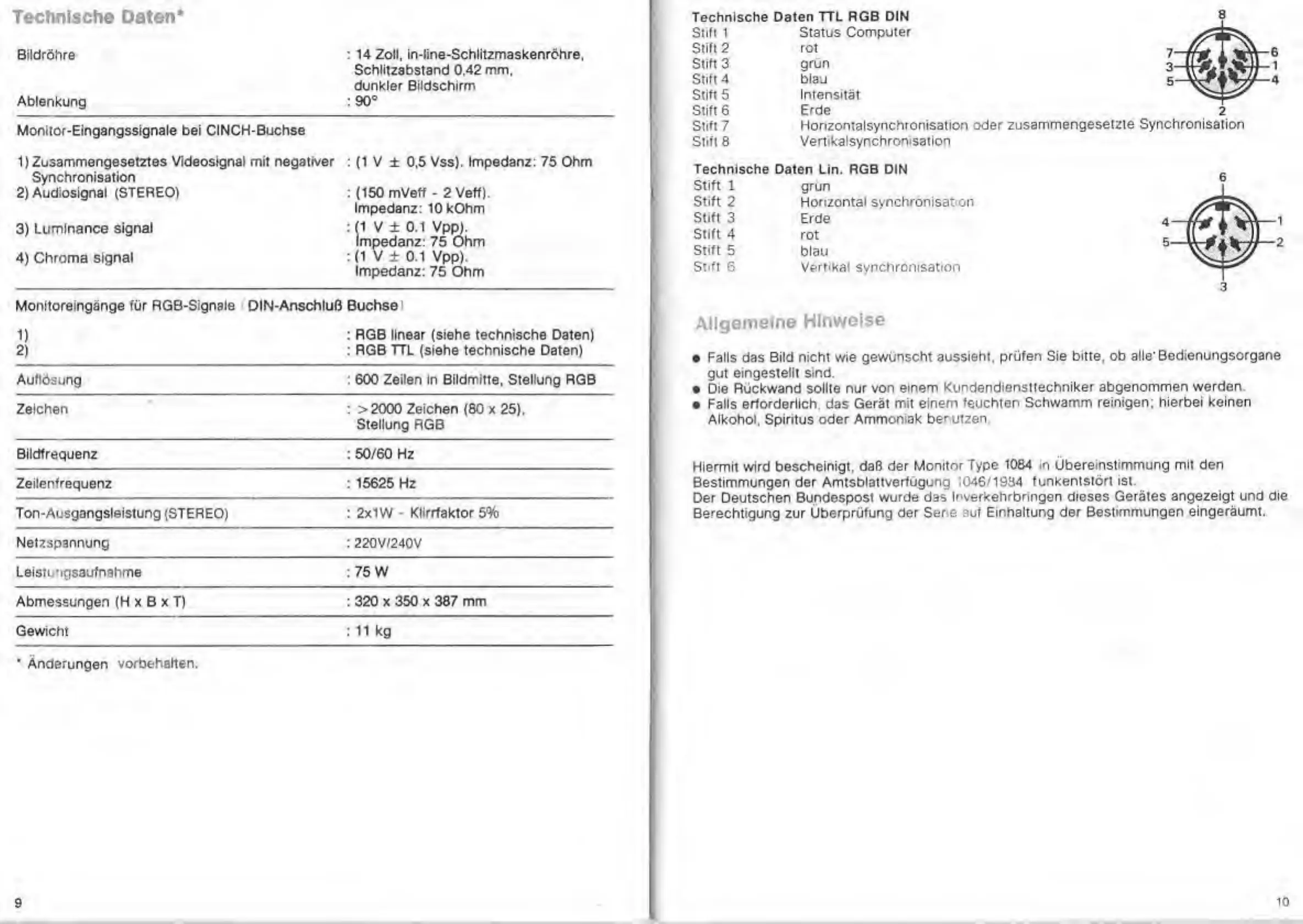

Technische Daten*
Bildrohre
Ablenkung
: 14 Zoll,
in-line-Schlitzmaskenrohre,
Schlilzabstand 0,42
mm,
dunkler Bildschirm
:90°
Monitor-Eingangssignale bei CINCH-8uchse
1)Zusammengesetztes Videoslgnal mit negatlver
Synchronisation
2)
Audiosignal (STEREO)
3)
Luminance
signal
4)
Chroma
signal
(1V±
0,5
Vss). Impedanz: 75 Ohm
(150mVetf
-2Veff).
Impedanz:
10kOhm
1 V ±0.1
Vpp).
mpedanz: 75 Ohm
(1
V
±
0.1
Vpp).
Impedanz: 75 Ohm
Monitoreingange fur RGB-S:gna!e DIN-AnschluB Buchse
1)
2)
;
RGB linear (siehe technische
Daten)
;
RGB TTL (siehe technische Daten)
Auflosung : 600 Zeilen In Bildmitte. Stellung RGB
Zeichen : > 2000 Zeichen (80x25),
Stellung RGB
Bildfrequenz
: 50/60 Hz
Zeitenfrequenz ; 15625 Hz
Ton-Ausgangsleislung
(STEREO) ;
2x1W
-
Klirrfaktor
5%
Netzspannung
;
:
220V/240V
LeisiL'icisaufnahme 75 W
Abmessungen (H x B x T) 320 x 350 x 387
mm
Gewicht ;
11 kg
Technische
Daten TTL RGB DIN
Stilt 1 Status
Computer
Stift 2 rot
Stilt
3
grun
Stilt 4 blau
Stilt
5
Inlensitat
Slitt
6
Erde
2
Slid
7
Honzontalsynchronisation Oder
zusammengesetzte Synchronisation
Stifi
8
Vertikalsynchronisation
Technische Daten Lin, RGB DIN
Stift
1 grun
Stift
2
Horizontal synchronisation
Stift
3 Erde
Stift 4
rot
Stift
5 blau
Stift
6
Verttkal synchronisation
Allgemeine
Hinweise
• Falls das Bild nicht wie
gewunscht aussieht. prufen Sie
bitte,
ob
alle'Bedienungsorgane
gut
eingestellt sind.
•
Die Ruckwand sollte nur von
einem Kundendiensttechniker
abgenommen werden.
• Falls
erforderlich, das Gerat
mit einem feuchten Schwamm reinigen;
hierbei keinen
Alkohol, Spiritus oder Ammoniak
ber^utzen.
Hiermit wird bescheinigt, daB
der Monitor Type
1084
in
Ubereinstimmung mit den
Bestimmungen der Amtsblattverfugung
1046/1984 funkentstort ist.
Der
Deutschen Bundespost wurde das
Inverkehrbringen dieses Gerates angezeigt
und die
Berechtigung
zur
Uberprufung der Serte auf
Einhaltung der Bestimmungen
eingeraumt.
'
Anderungen vorbehalten.
