MAGYAR
111
6. A CM3H csatlakoztatása

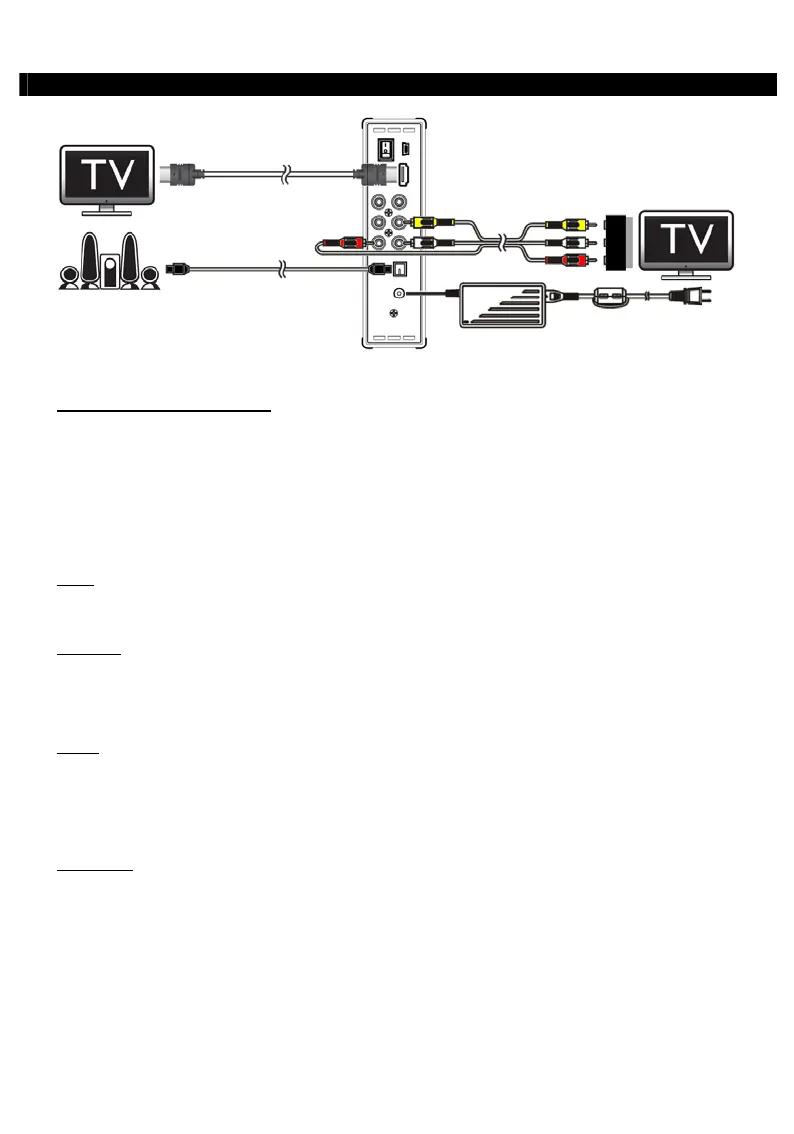

Példa a csatlakoztatásra, ahol HDMI-, összetett, illetve S/PDIF-csatlakoztatás látható.
A videokábel(ek) csatlakoztatása
A berendezés négyféleképpen csatlakoztatható a tévékészülékhez:
- HDMI
- Összetett
- SCART (amelynek során az összetett kábelt és a Scart-adaptert használják)
- Komponens**
** Komponens használatakor csak a videojel továbbítódik a tévének vagy a monitornak.
Hangfrekvenciás jelnél használja az audió RCA-dugaszokat az összetett kábelen (piros, fehér).
HDMI:
• Csatlakoztassa a HDMI-kábelt a HDMI-kimenethez [7] a berendezésen.
• Csatlakoztassa a HDMI-kábel másik végét a HDMI-bemenethez a tévékészüléken.
Összetett:
• Csatlakoztassa az összetett kábelt (sárga, piros és fehér) a megfelelő összetett dugaszhüvelyekhez [11 ,
12 , 13] a berendezésen.
• Csatlakoztassa az összetett kábel másik végét (sárga, piros és fehér) az összetett bemeneti
dugaszhüvelyekhez a tévékészüléken.
SCART:
• Csatlakoztassa az összetett kábelt (sárga, piros és fehér) a megfelelő összetett dugaszhüvelyekhez [11 ,
12 , 13] a berendezésen.
• Csatlakoztassa az összetett kábel másik végét (sárga, piros és fehér) a SCART-adapteren lévő
dugaszhüvelyekhez.
• Csatlakoztassa a SCART-adaptert a SCART-bemenethez a tévékészüléken.
Komponens:
• Csatlakoztassa a komponens kábelt (piros, zöld és kék) a komponens dugaszhüvelyekhez [8, 9, 10] a
berendezésen.
• Csatlakoztassa a komponens kábel másik végét a bemeneti komponens dugaszhüvelyekhez a
tévékészüléken.
HDMI-csatlakozás
Összetett + SCAR
T
-csatlakozás
S/PDIF-csatlakozás
