TÜRKÇE
126
6. CM3H Bağlantıları

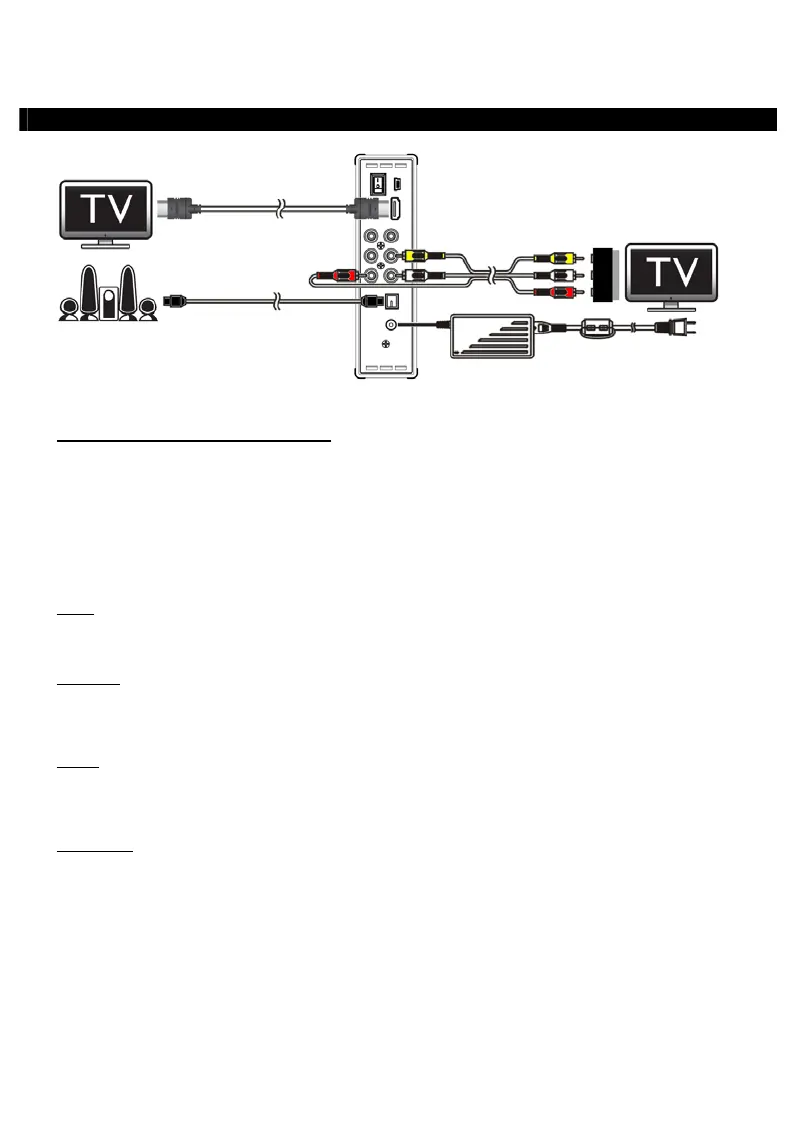

HDMI, Kompozit ve S/PDIF bağlantılarını gösteren bağlantı örneği
Video kablosunun/kablolarının bağlanması
Ünitenin televizyon bağlantısını 4 farklı şekilde yapabilirsiniz:
- HDMI
- Kompozit
- SCART (Kompozit kablo ve Scart adaptör kullanarak)
- Komponent **
** Komponent kullanırken, televizyon ya da monitöre sadece video sinyali gönderilir.
Ses sinyali için Kompozit kablodaki Ses RCA Jaklarını (Kırmızı, Beyaz) kullanın.
HDMI:
• HDMI kabloyu ünitenin HDMI çıkışına [7] bağlayın.
• HDMI kablonun diğer ucunu TV üzerinde bulunan HDMI girişine takın.
Kompozit:
• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [11 , 12 , 13]
bağlayın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) televizyonun Kompozit giriş jaklarına takın.
SCART:
• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [11 , 12 , 13] takın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) SCART Adaptör üzerindeki jaklara takın.
• SCART Adaptörünü televizyonun SCART girişine takın.
Komponent:
• Komponent Kablosunu (Kırmızı, Yeşil ve Mavi) ünitedeki Komponent jaklarına [8, 9, 10] takın.
• Komponent kablonun diğer ucunu TV üzerindeki Komponent giriş jaklarına takın.
HDMI bağlantısı
Kompozit + SCART bağlantısı
S/PDIF bağlantısı
