FRANÇAIS
65
6. Comment connecter votre CM3H ?

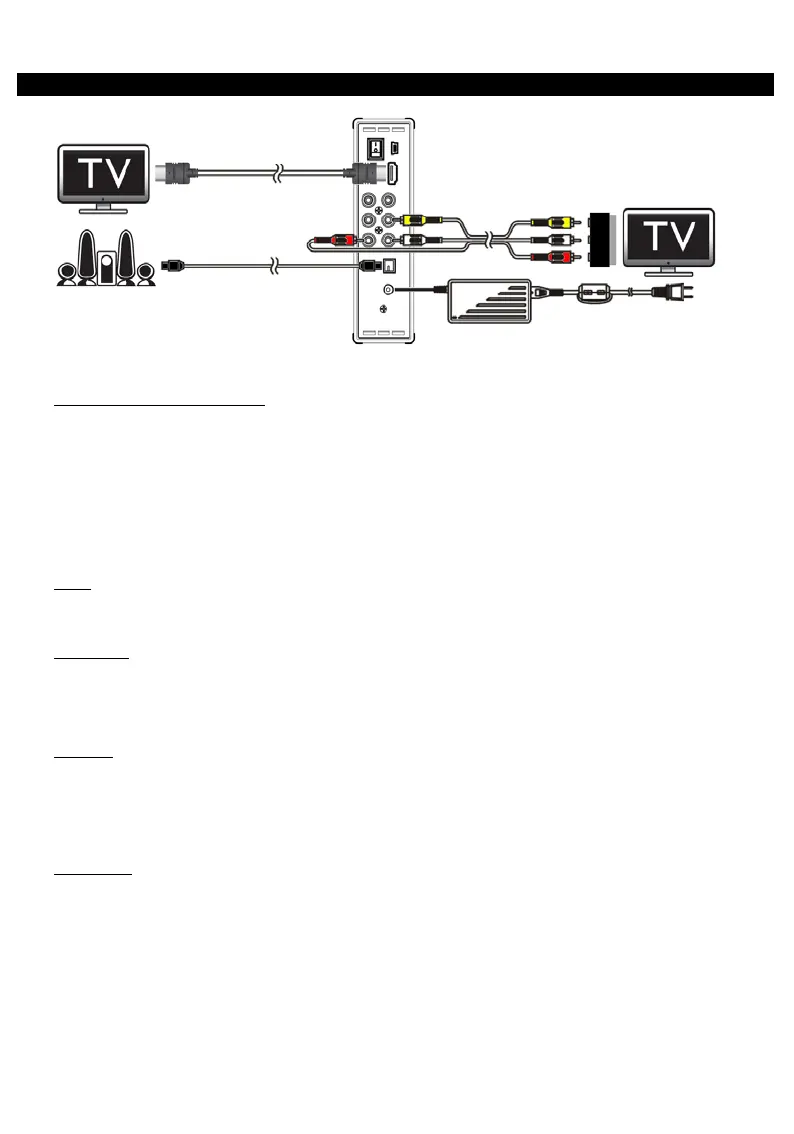

Exemple de connexion, avec connexions HDMI, Composite et S/ PDIF.
Connexion du/des Câble/s Vidéo
Vous pouvez connecter l'appareil de 4 manières différentes sur votre TV :
- HDMI
- Composite
- PÉRITEL (en utilisant le Câble composite et l'adaptateur Péritel)
- Composant
**
** Lorsque vous utilisez Composant, seul le signal vidéo est envoyé à votre TV ou écran.
Pour le signal audio, utilisez les connecteurs Audio RCA du câble Composite (Rouge, Blanc).
HDMI:
• Branchez la câble HDMI sur la sortie HDMI [7] sur l'appareil.
• Branchez l'autre extrémité du câble HDMI sur une entrée HDMI de votre TV.
Composite :
• Branchez le câble Composite (Jaune, Rouge et Blanc) sur les connecteurs Composite correspondants [11,
12, 13] de l'appareil.
• Branchez l'autre extrémité du câble Composite (Jaune, Rouge et Blanc) sur les connecteurs de l’entrée
de composite sur votre TV.
PÉRITEL :
• Branchez le câble Composite (Jaune, Rouge et Blanc) sur les connecteurs Composite correspondants [11,
12, 13] de l'appareil.
• Branchez l'autre extrémité du câble Composite (Jaune, Rouge et Blanc) sur les connecteurs de
l'adaptateur Péritel.
• Branchez l'Adaptateur Péritel sur l'entrée Péritel de votre TV.
Composant :
• Branchez la Câble de Composant (Rouge, Vert et Bleu) sur les connecteurs de Composant [8, 9, 10] de
l’appareil.
• Branchez l'autre extrémité du câble Composant sur les connecteurs d’entrée de Composant de votre TV.
Connexion HDMI
Connexion Composite + PERITEL
Connexion S/PDIF
