PORTUGUÊS
95
6. Ligar o CM3H

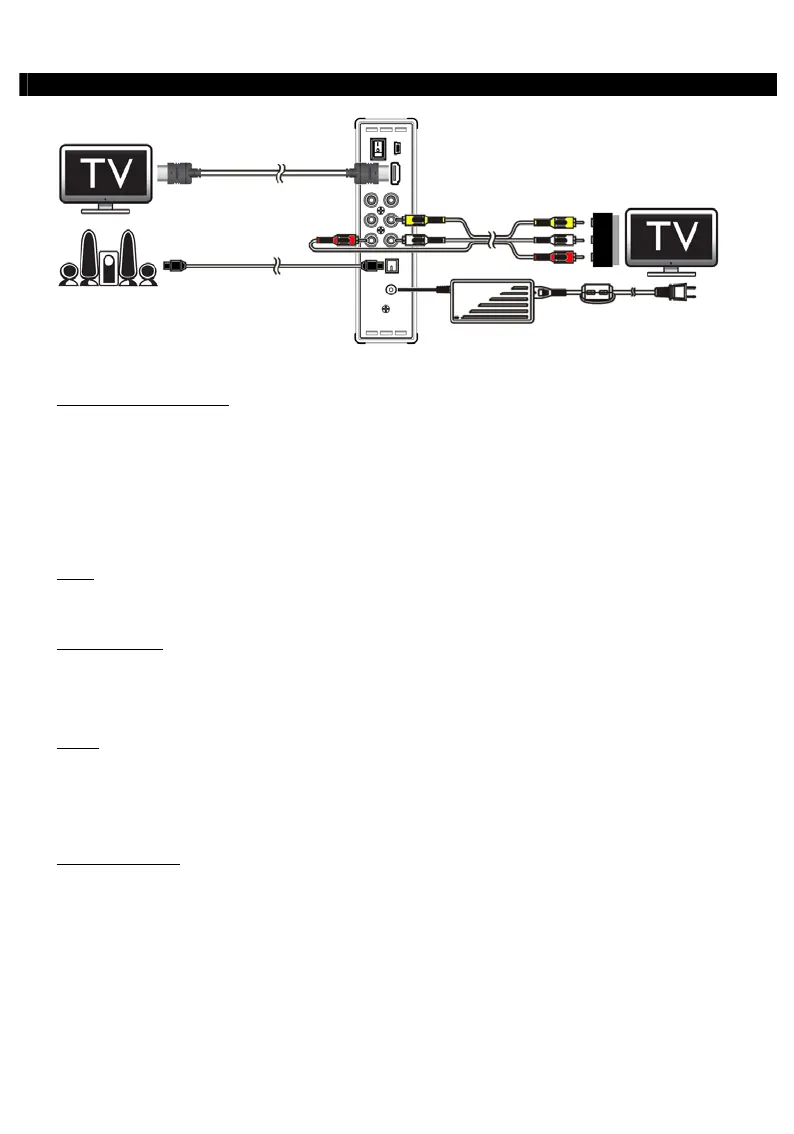

Exemplo de uma ligação vídeo HDMI, vídeo Composto e S/PDIF.
Ligar o(s) cabo(s) de vídeo
Pode ligar a unidade à sua televisão de 4 maneiras diferentes:
- HDMI
- Composto
- SCART (usando o cabo de vídeo Composto e o adaptador Scart)
- Vídeo Componente **
** Quando usar o vídeo Componente, apenas o sinal de vídeo é enviado para a sua televisão.
Para o sinal de áudio, use as fichas RCA Áudio do cabo Composto (vermelho, branco).
HDMI:
• Ligue o cabo HDMI à saída de HDMI [7] da unidade.
• Ligue a outra extremidade do cabo HDMI à entrada HDMI da sua televisão.
Vídeo Composto:
• Ligue o cabo de vídeo Composto (amarelo, vermelho e branco) às fichas de vídeo Composto
correspondentes [11, 12, 13] na unidade.
• Ligue a outra extremidade do cabo Composto (amarelo, vermelho e branco) às fichas de Entrada de
vídeo Composto da sua televisão.
SCART:
• Ligue o cabo de vídeo Composto (amarelo, vermelho e branco) às fichas de vídeo Composto
correspondentes [11, 12, 13] na unidade.
• Ligue a outra extremidade do cabo de vídeo Composto (amarelo, vermelho e branco) às fichas do
adaptador Scart.
• Ligue o adaptador SCART à entrada SCART da sua televisão.
Vídeo Componente:
• Ligue o cabo Componente (vermelho, verde e azul) às fichas de vídeo Componente [8, 9, 10] da
unidade.
• Ligue a outra extremidade do cabo de vídeo Componente às fichas de entrada de vídeo Componente da
sua televisão.
Ligação HDMI
Ligação Composto + SCART
Ligação S/PDIF
