INSTALACJA
6.1
WYMIARY MONTAŻOWE
Flansza montażowa jest przystosowana zarówno do montażu w poziomych, jak i pionowych rurociągach.

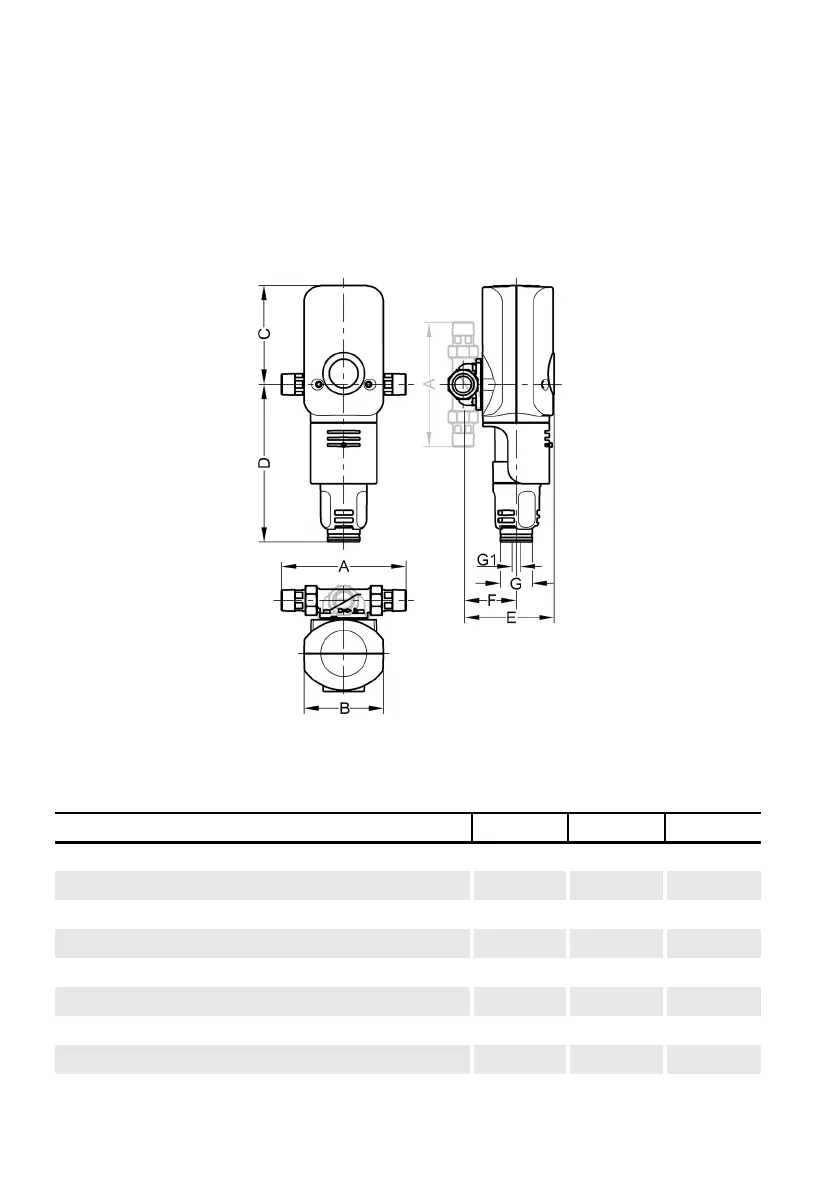

Rys. 4: Wymiary montażowe
Wymiar montażowy CLEAR 2.0 R ¾" R 1" R 1¼"
A: Długość montażowa ze śrubunkami 180 195 230
A: Długość montażowa bez śrubunków 100 100 110
B: Szerokość urządzenia 124 124 124
C: Wysokość powyżej środka rury 155 155 155
D: Wysokość poniżej środka rury 246 246 246
E: Głębokość montażowa do środka rury 143 143 148
F: Środek przyłącza odpływowego do środka rury 83 83 88
G: Wymiar przyłącza odpływu 50 50 50
G1: Wymiar przyłącza odpływu (alternatywnie) 13 13 13
Wszystkie wymiary w [mm]
