CONFORAMA ACAPULCO - Vue Éclatée de Lappareil

Page8
x 2
POUR LES PALES
x 2 x 2
POUR LA PLAQUE DE MONTAGE
1. Capteur des signaux de la télécommande
2. Vis de fixation de la base
3. Rondelle élastique de fixation de la base
4. Rondelle éventail de fixation de la base
5. Rondelle plate de fixation de la plaque de montage
6. Rondelle élastique de fixation de la plaque de montage
7. Vis de fixation de la plaque de montage
8. Récepteur des signaux de la télécommande
9. Connecteurs mâle/femelle
10.Base
11.Broche
12.Moteur du ventilateur
13.Commutateur du sens de rotation
14.Vis de fixation du plafonnier
15.Rondelle élastique
16.Rondelle éventail de fixation du plafonnier
17.Plafonnier
18.Grand abat-jour en verre
19.Petit abat-jour en verre
20.Bague de fixation d’ampoule en plastique
21.Ampoule (non fournie)
22.Vis moletée
23.Vis de fixation
24.Rondelle élastique de fixation
25.Support de pale de ventilateur
26.Pale
27.Support de pale
28.Rondelle élastique de fixation de pale
29.Vis de fixation de pale
30.Vis de fixation
31.Goupille fendue
32.Rondelle plate
33.Tige
34.Coupelle
35.Bornier
36.Plaque de montage
x 12
x 12

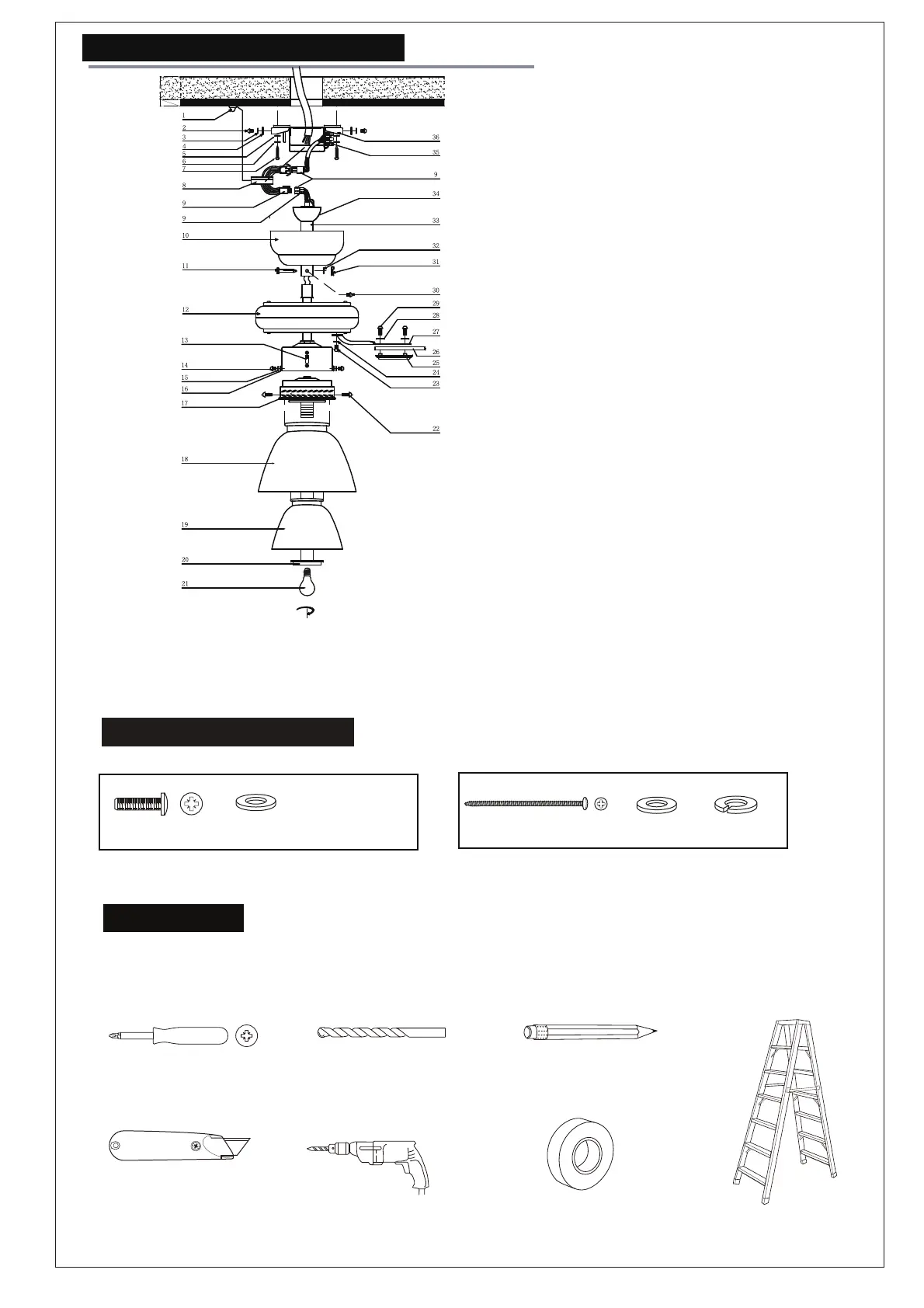

VUE ÉCLATÉE DE L’APPAREIL
SACHET DE VIS FOURNI
Outils requis
Pour l’installation de votre appareil (outils non fournis)
Tournevis
cruciforme
Mèche de perçage
Crayon
Escabeau
Perceuse à percussion
Cutter
Ø 5 mm
Ruban isolant
