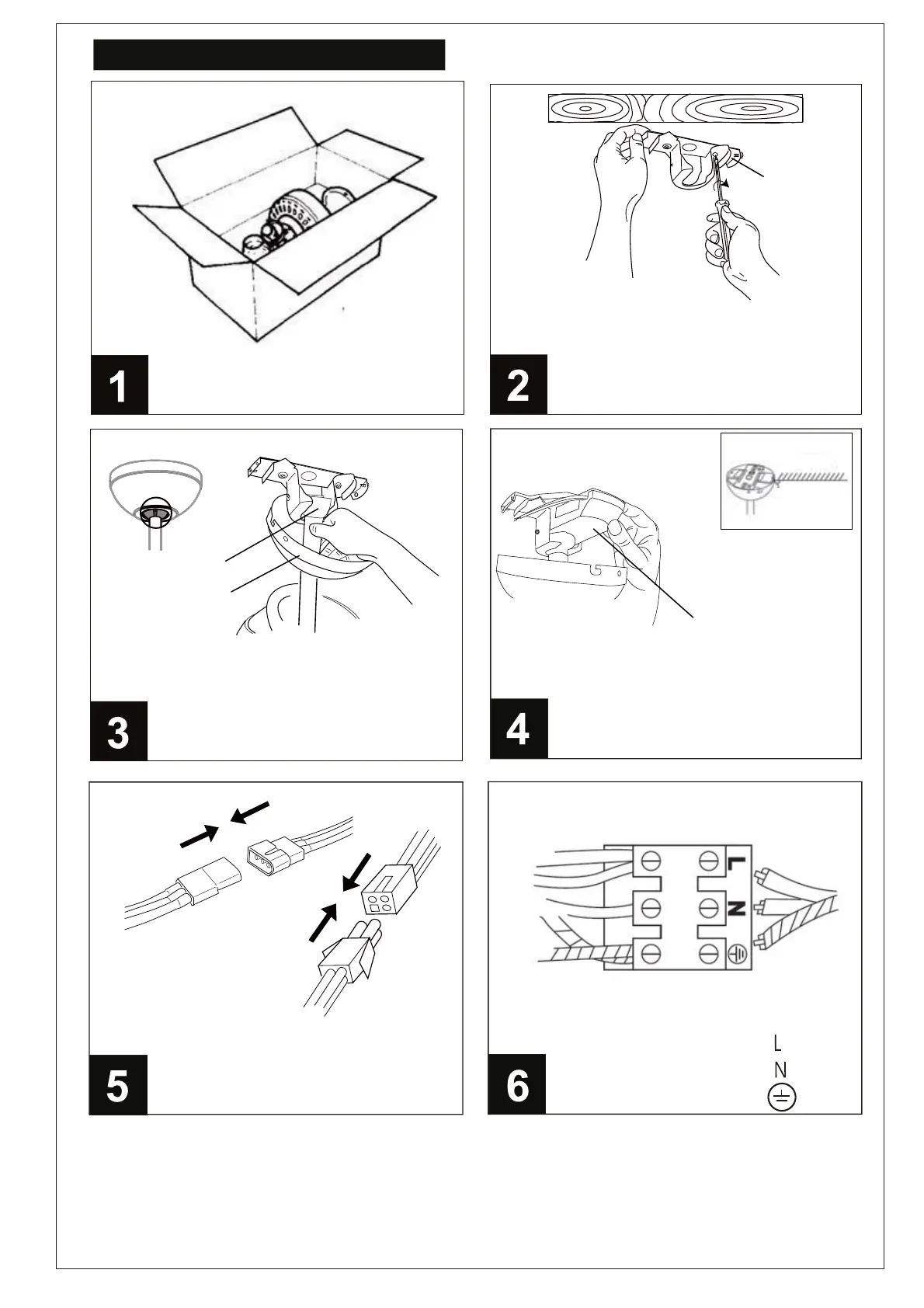

INSTALLATION DU VENTILATEUR
36. Plaque de
montage
Ouvrez le carton et sortez le ventilateu
r.
Fixez la plaque de montage au niveau de la
sortie des fils électriques avec 2 vis, 2 rondelles
élastiques et 2 rondelles plates (Utilisez des
chevilles à expansion (non fournies) pour fixer la
plaque dans du béton).
10. Base
34. Coupelle
Suspendez la coupelle et le ventilateur à la plaque
de montage. Veillez à ce que la broche de guidage
de la plaque de montage se loge dans le
renfoncement de la coupelle.
Insérez le récepteur des signaux de la
télécommande dans l’espace entre la
connexion sphérique et la plaque de montage,
puis fixez le capteur au plafond
(voir l’image ci-dessus).
8. Récepteur des signaux
de la télécommande
Plafond
Position d’installation
du capteur
Branchez les connecteurs à 3 contacts et à 4
contacts.
9. Connecteurs
mâle/femelle
Branchez les fils d’alimentation sortant de la plaque
de montage dans le bornier comme suit :
Fil marron
Fil bleu
Fil à rayures jaune/vert
Raccordement du
câble électrique
