(6) Monitor-Schalter
Mit diesem Schalter können die Kanäle CH1 bis CH5 zum "Vorhören" ausgewählt
werden. Der Kanal bei dem der Monitor-Schalter auf Stellung "ON" geschaltet wird,
ist auf dem Kopfhörerausgang zu hören. Es können mehrere Kanäle gleichzeitig auf
"Vorhören" geschaltet werden.
Stellung "ON" = Kanal kann am Kopfhörer vorgehört werden.
Stellung "OFF" = Kanal kann nicht am Kopfhörer vorgehört werden.
☞
Ein Vorhören der einzelnen Kanäle ist nur möglich, wenn der Kopfhörer-Wahl-
Schalter (7) in Stellung "SOURCE" steht.
(7) Kopfhörer-Wahl-Schalter
Mit diesem Schalter wählen Sie das Signal aus, das am Kopfhörer zu hören ist.
Stellung FINAL = Kopfhörerwiedergabe des MASTER Signals (Ausgangssignal
des Mischpultes)
Stellung SOURCE = Kopfhörerwiedergabe des Kanal-Eingangssignals (Vorhörfunkti-
on)
☞
In Schalterstellung SOURCE liegt am Kopfhörer nur ein Signal an, wenn über
die Monitor-Schalter (6) ein Kanal zum "Vorhören" ausgewählt wurde.
(8) Befestigungslöcher
An diesen 4 Befestigungslöchern kann das Mischpult bei Pult-Montage befestigt
werden.
(9) Tragegriff
Griff zum Tragen des Mischpultes. Das Mischpult immer an den zwei Tragegriffen
gleichzeitig nehmen.
(10) Höhen-Klangregler (TREBLE)
Mit diesem Regler können die Höhen des MASTER-Signals (Ausgangssignal) beein-
flusst werden. Je nach Reglerstellung erfolgt eine Absenkung bzw. Anhebung der
Höhen um bis zu 12dB. In Stellung "0" wird das Signal nicht durch den Klangregler
beeinflusst.
(11) Tiefen-Klangregler (BASS)
Mit diesem Regler können die Bässe des MASTER-Signals (Ausgangssignal) beein-
flusst werden. Je nach Reglerstellung erfolgt eine Absenkung bzw. Anhebung der
Bässe um bis zu 12dB. In Stellung "0" wird das Signal nicht durch den Klangregler
beeinflusst.
(12) MASTER-Fader
Mit diesem Regler wird der Pegel des Mischpult-Ausgangssignals (MASTER Signal)
eingestellt.
75

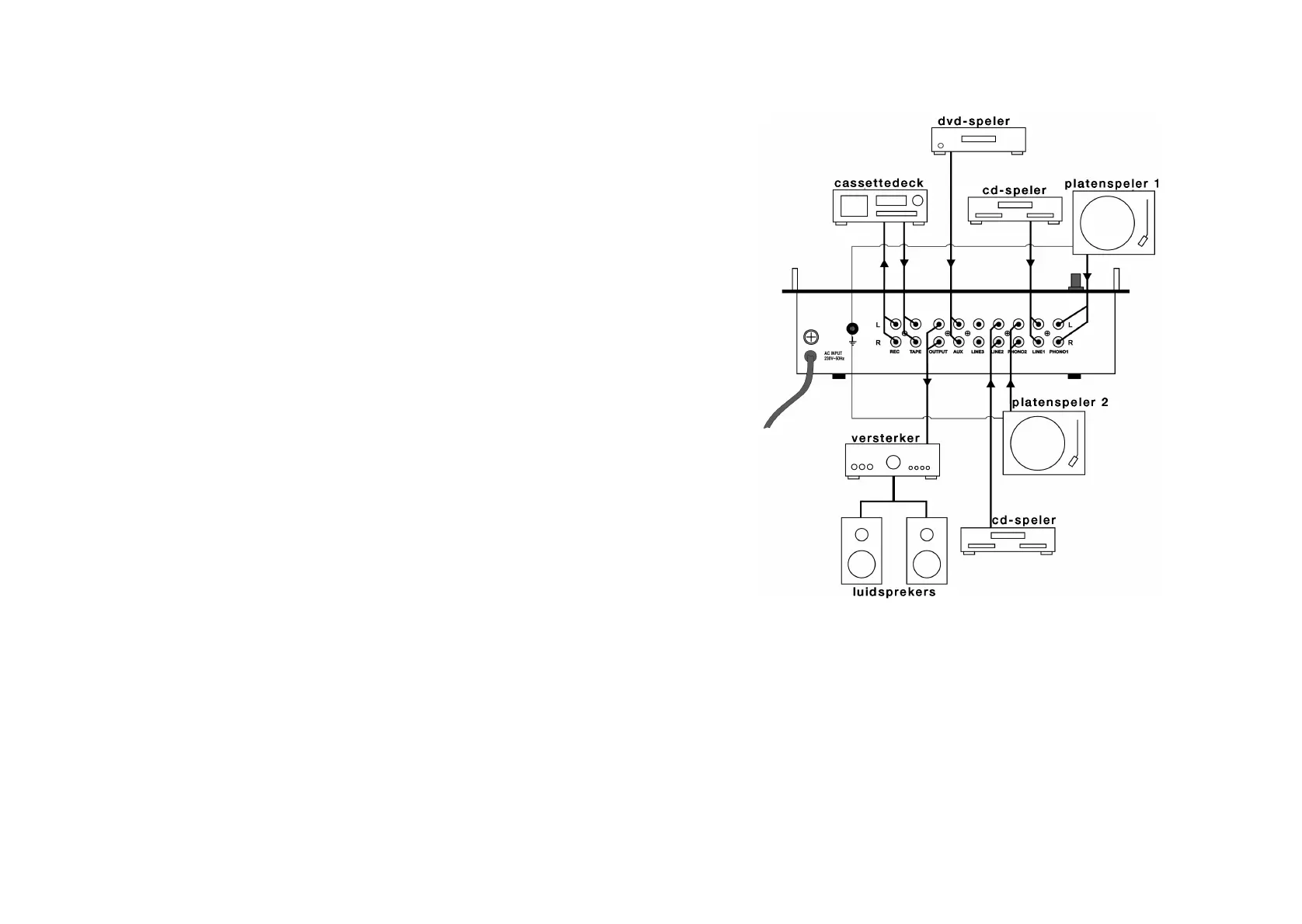

Voorbeeld van aansluiting:
Inbedrijfstelling
1. Controleer nogmaals of alle aansluitingen juist zijn gemaakt.
2. Zet de kanaalfader op stand „0“ (geheel naar beneden trekken).
3. Schakel de weergave-apparaten, zoals platenspeler, cd-speler, cassettedeck,
enz. in.
4. Schakel het mengpaneel in met de aan/uit-schakelaar (5).
5. Draai de volumeregelaar van de aangesloten versterker geheel terug.
6. Zet de versterker aan.
