Filtri e manutenzione

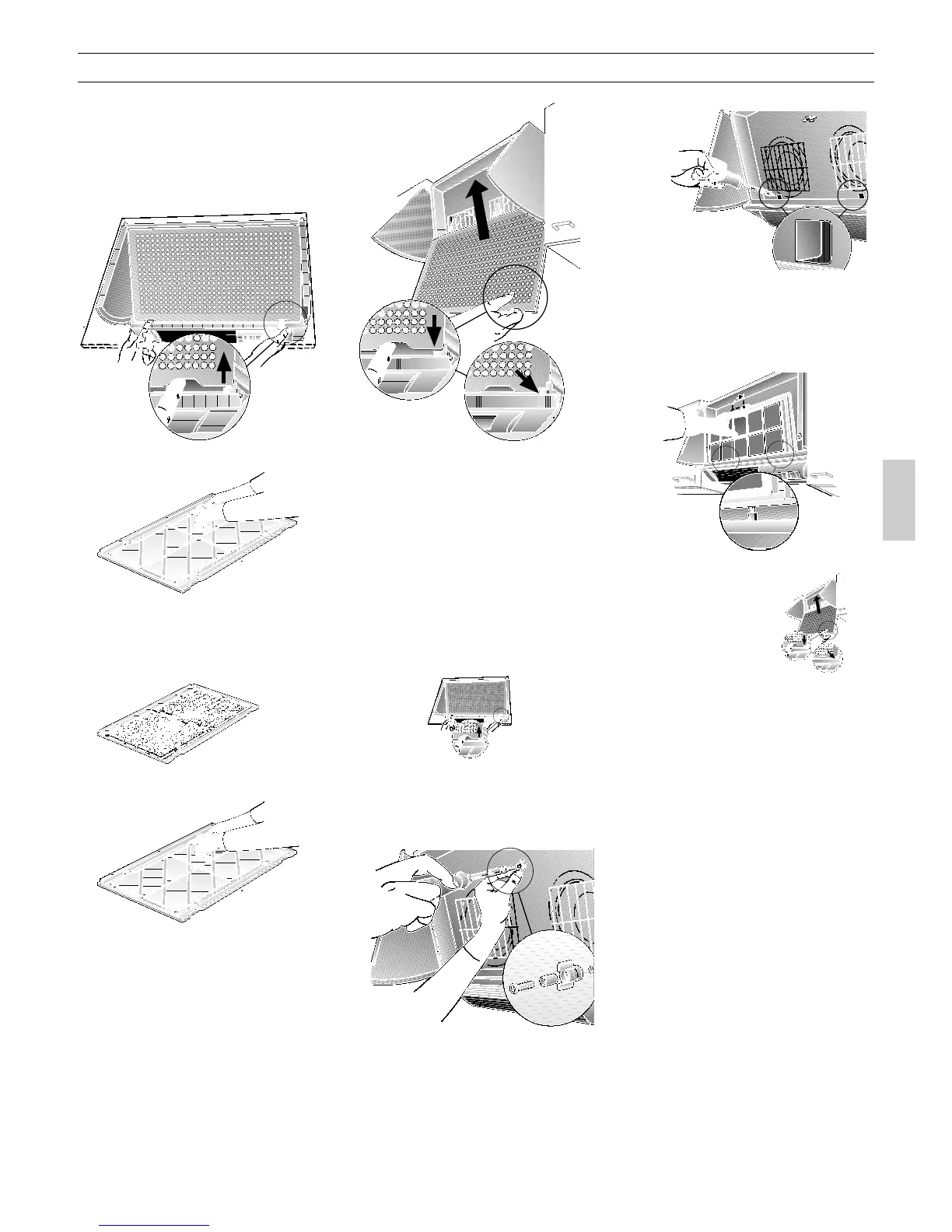

 Smontaggio e montaggio dei filtri
metallici:
1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del
filtro, tirarla in avanti superando gli
arresti e togliere abbassandola.
3. Togliere la grata metallica.
4. Togliere le stuoie del filtro sature,
pulire le stuoie e la griglia del filtro.
Inserire di nuovo le stuoie del filtro
pulite. Ciò facendo badare che al
centro non si formi una fessura.
6. Fissare le stuoie con la grata metalli-
ca.
7. Poggiare la griglia del filtro
sull'alloggiamento e spingere in alto.
Premere lo spigolo inferiore verso
dietro, superare gli arresti e
abbassare.
 Badare che la griglia del filtro sia
ben collocata in sede dietro agli arre-
sti.
Filtro a carbone attivo
Per fissare gli odori durante il
funzionamento a ricircolo d'aria.
Montaggio e smontaggio:
1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del
filtro, tirarla in avanti superando gli
arresti e togliere abbassandola.
3. Infilare la vite attraverso il dado ad
alette e la bussola e avvitare
nell'alloggiamento (necessario solo al
primo montaggio).
– La vite e il dado ad alette sono a
corredo del filtro a carbone attivo –
4. Con un cacciavite o simile, spingere
indietro le due piastrine
nell'alloggiamento (necessario solo al
primo montaggio).
1.
2.
5. Inserire il filtro a carbone attivo
nell'angolo inferiore sinistro
dell'alloggiamento, spostare finché i
due ganci di sospensione entrano
nelle aperture, e bloccare sopra con
il dado ad alette.
6. Poggiare la griglia del filtro
nell'alloggiamento e
spingere in alto.
Premere lo spigolo
inferiore verso dietro,
superare gli arresti e
abbassare.
 Badare che la
griglia del filtro sia ben collocata in
sede dietro agli arresti.
Lo smontaggio avviene nella
successione inversa.
Avvertenza:
Per intercettare la polvere di carbone
libera, alla prima accensione dopo il
montaggio di un filtro a carbone attivo
nuovo stendere per un tempo breve un
panno umido sull'apertura di scarico
aria sopra all'apparecchio.
Cambio del filtro a carbone attivo:
Nel servizio normale (da 1 a 2 ore al
giorno), il filtro a carbone attivo deve
essere cambiato circa 1 x all'anno.
Il filtro è in vendita nel commercio
specializzato (vedi cap. Accessori
speciali).
q
Usare solo filtri originali.
Così si rispettano le norme di
sicurezza e si assicura un
funzionamento ottimale.
