8

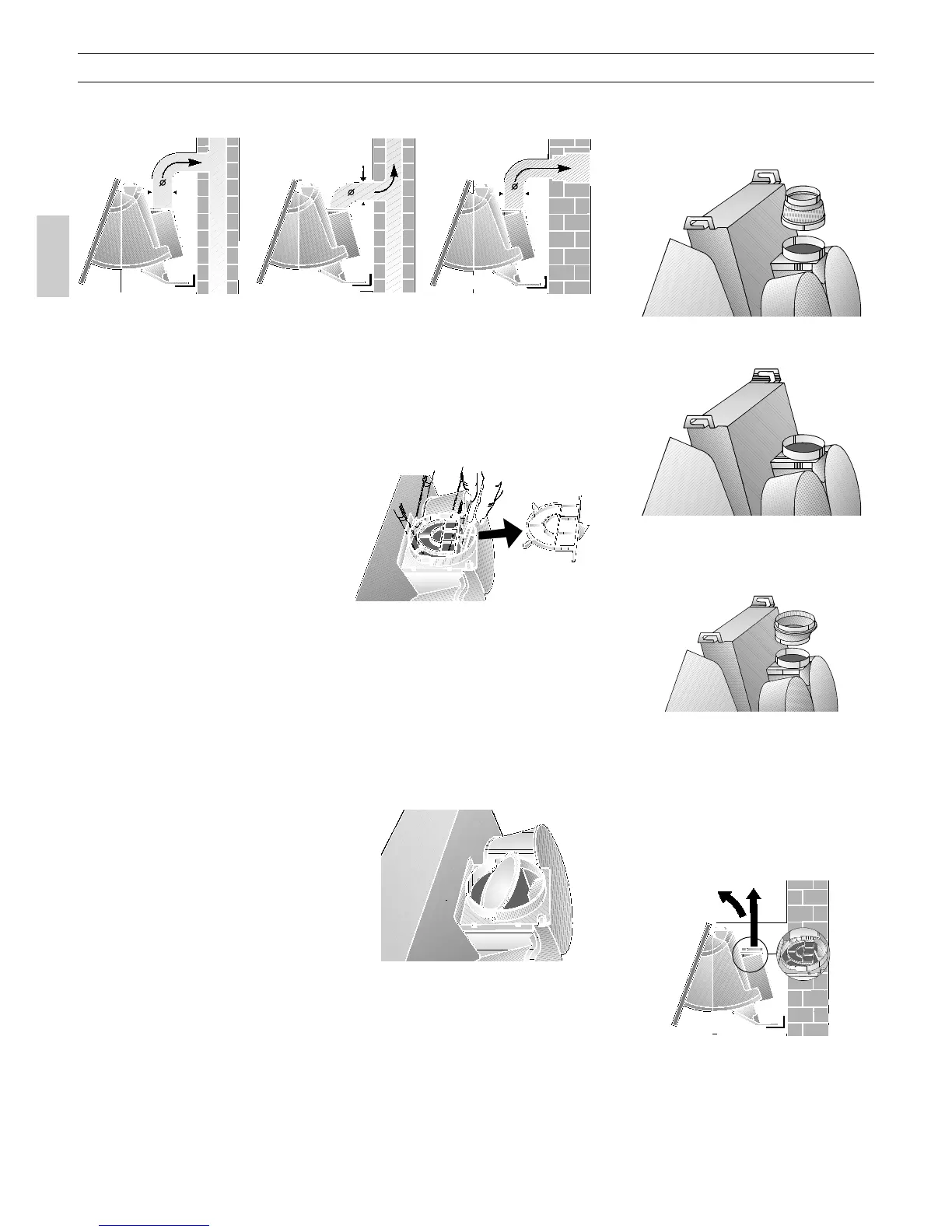

Anschluss Abluftrohr Ø 100 mm:
Reduzierstutzen (beiliegend bzw. beim
Fachhandel erhältlich) am Luftaustritt befe-
stigen. Das Abluftrohr daran befestigen.
Anschluss Abluftrohr Ø 120 mm:
Abluftrohr direkt am Luftaustritt befestigt.
Anschluss Abluftrohr Ø 150 mm:
Erweiterungsstutzen (beiliegend bzw. im
Fachhandel erhältlich) am Luftaustritt befe-
stigen. Das Abluftrohr daran befestigen.
Ist eine Rückstauklappe montiert, die
Funktion überprüfen.
Umluftbetrieb
Mit Aktivkohlefilter, wenn keine Möglichkeit
für Abluftbetrieb vorhanden ist.
Die durch einen zusätzlichen Aktivkohle-
filter gereinigte Luft wird wieder in den
Raum zurückgeführt.
Nach der Montage der Dunstabzugshau-
be den Aktivkohlefilter einsetzen
(Montage siehe Filter und Wartung)
Wird die Dunstabzugshaube unter einem
Aufsatzschrank montiert, muss für einen
ausreichenden Luftauslass von gesorgt
werden (mind. 177 cm
2
).
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin noch
in einen Schacht, welcher der Ent-
lüftung von Aufstellungsräumen von Feuer-
stätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschrif-
ten (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie gegenseiti-
ge Verriegelung o. ä., die Verbrennungsluft
nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb immer zuerst
Schutzgitter im Luftstutzen ausschnei-
den!
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist der Dunstabzugshaube keine Rückstau-
klappe beigelegt, kann sie über den Fach-
handel bezogen werden.
Montieren der Rückstauklappe:
Rückstauklappe in die Lageröffnungen am
Luftstutzen einsetzen.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
