Elektrisk anslutning
Spisfläkten får endast anslutas till ett jor-
dat vägguttag. Vägguttaget ska helst pla-
ceras direkt bakom beklädnaden.
Elektriska data:
Elektriska data återfinns på fläktens typs-
kylt. Typskylten syns inuti fläkten när du tar
ut filterramen.
Gör fläkten strömlös före alla slags
reparationer på den.
Anslutningsledningens längd: 1,30 m.
Om fast anslutning fordras:
Spisfläkten får endast monteras av behörig
elektriker.
Frånskiljare måste användas. Använd kon-
takt med en kontaktöppning om minst 3
mm och allpolig frånslagning. Dit hör LS-
omkopplare och skyddsbrytare.
Om anslutningsledningen skadas får
den endast bytas ut av tillverkaren, service
eller av annan fackman. Detta för att und-
vika fara.
Denna spisfläkt är avstörd enligt EU:s
bestämmelser för radioavstörning.
Obs! Specialmonteringsset finns att köpa i
fackhandeln (se avsnittet Extra tillbehör).
Spisfläkten är avsedd att monteras mellan
två överskåp.

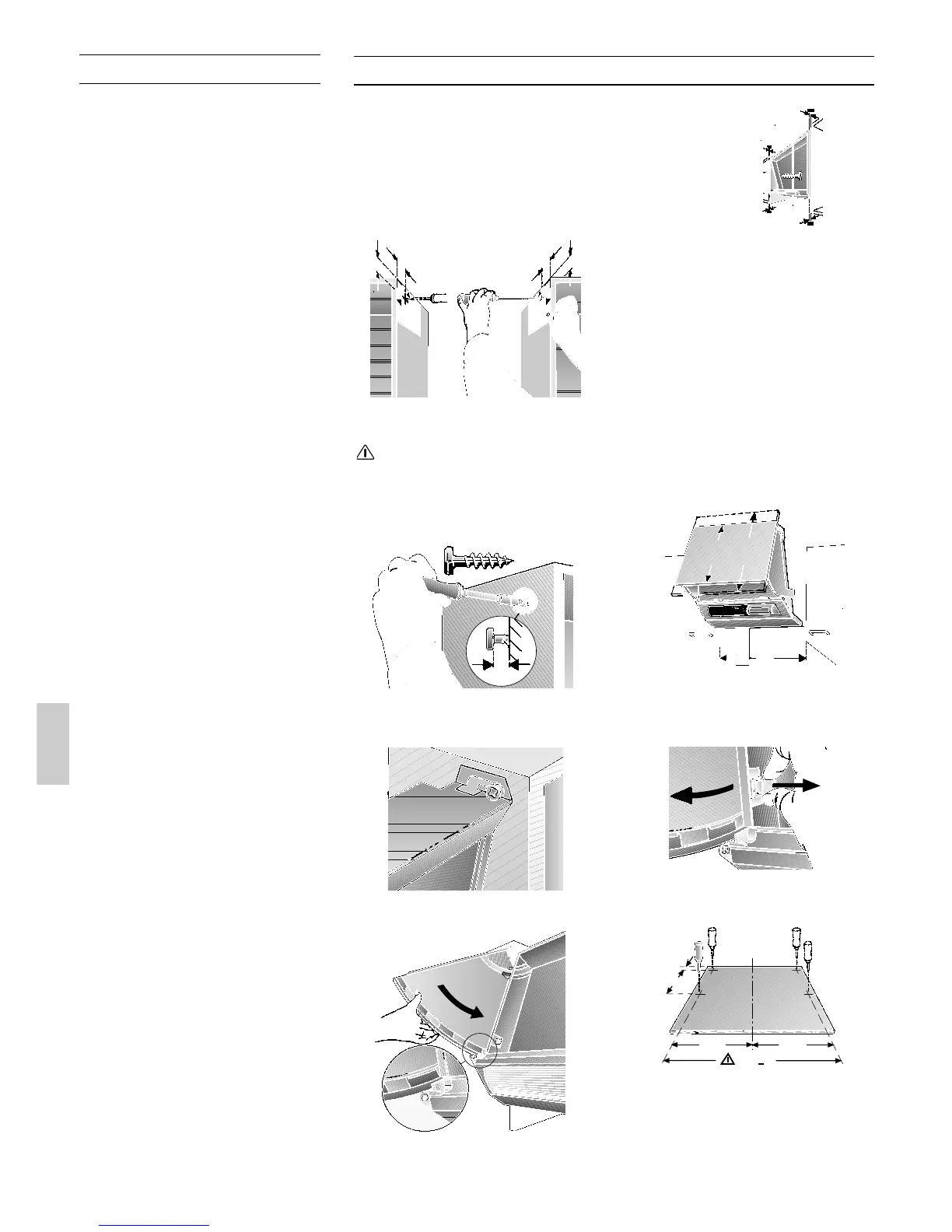

1. Ta bort fettfiltren
(
se avsnittet Filter och skötsel).
2. Markera med hjälp av bifogad mall skru-
varnas placering i skåpväggarna.
Fläkten kan även monteras längre ner
beroende på hur höga överskåpen är.
Minsta avstånd mellan häll och fläkt =
650 mm (fästskruvarna måste placeras
minst 1040 mm över hällen).
3. Gör hål för fläkten (stick hål med syl eller
använd 2 mm borr) och dra åt skruvarna
så att bara 5 mm återstår.
4. Häng fast fläkten mellan skåpen i skru-
varna.
5. Skjut in de båda sidorna till den utfällba-
ra fläktkåpan till stoppet.
6. Justera fläkten i
framkanten så att
den sitter rakt.
Viktigt: Om det finns ett mellanrum
mellan skåp och snickerilucka (t ex på
grund av anslagsgummi) ska fläkten flyt-
tas fram motsvarande långt.
7. Markera de nedre skruvarnas placering ,
förborra och dra åt skruvarna.
8. Dra åt samtliga 4 skruvar.
9. Samman samman rörkanalerna.
10. Koppla fläkten till elnätet.
Så monteras snickeriluckan:
Luckans tjocklek: minst 16 mm
Luckans höjd: 380 - 700 mm
Luckans vikt: max 7 kg
Luckan kan få skjuta ut upptill och nedtill
för att anpassas till omgivande skåp.
1. Ta bort sidorna till den utfällbara fläkt-
kåpan igen. Gör så här: Dra den röda
plastspärren i beklädnaden inåt och dra
sidan utåt.
2. Markera fästpunkterna på luckan. Måt-
ten för de lodräta avlånga hålen framgår
av bilden nedan:
Vid differens mellan snickeriluckans
överkant och skåpets överkant, ändra måt-
ten i motsvarande grad.
