Filtros y mantenimiento

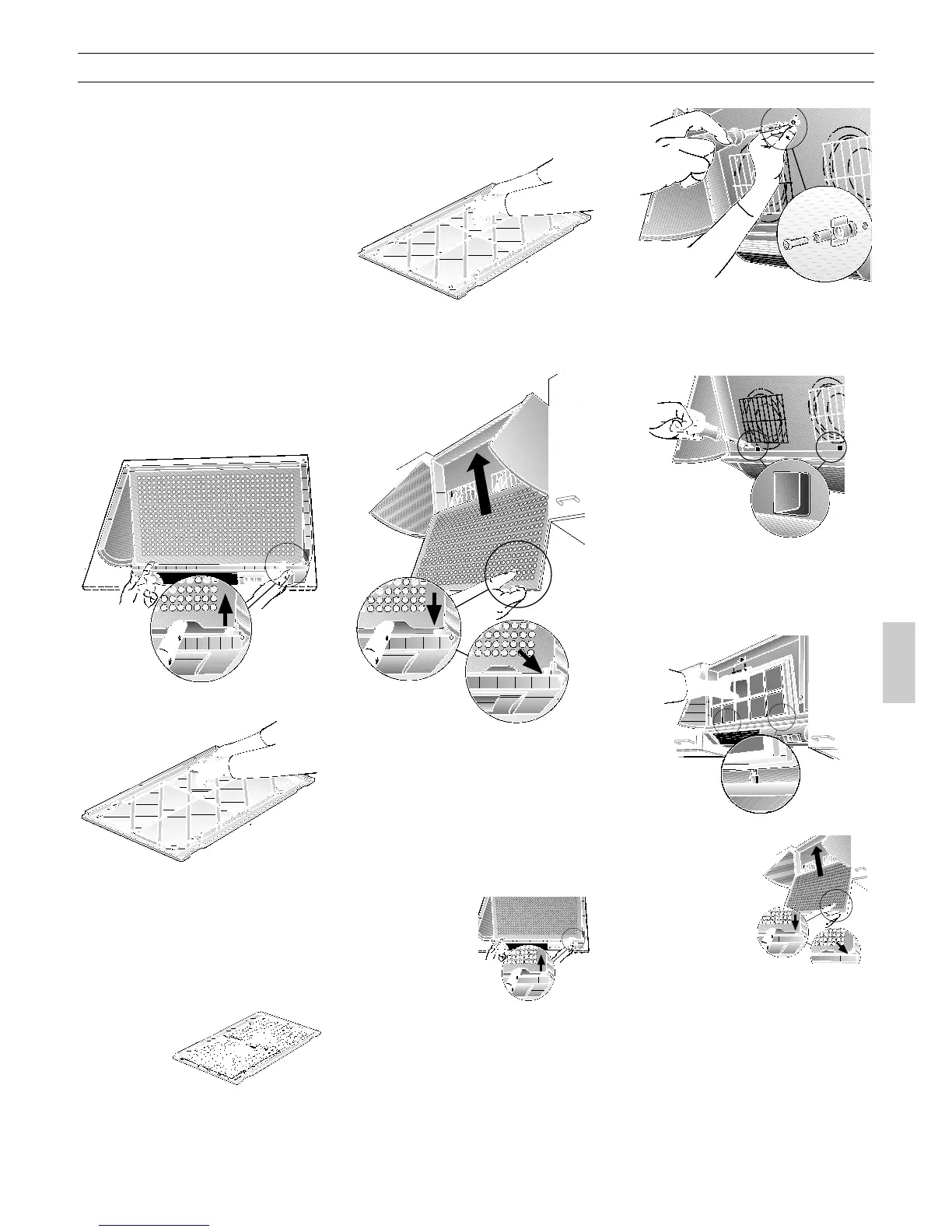

Montar los filtros antigrasa
1. Aprisionar la esterilla de filtro con la rejilla
de alambre.
2. Montar la rejilla del filtro en el cuerpo de
la campana y desplazarla hacia arriba.
Empujar el borde inferior por encima de
los soportes hacia atrás y bajarla.
 Cerciorarse del asiento firme y cor-
recto de la rejilla del filtro detrás de los
soportes.
Filtro de carbón activo:
Para retener los olores durante el funcionamien-
to de la campana extractora con evacuación del
aire al interior (recirculación del aire):
Montar y desmontar el filtro:
1. Abrir la puerta hasta el tope.
2. Levantar ligeramen-
te la rejilla del filtro
por encima de los
soportes hacia ade-
lante y retirarla hacia
abajo.
3. Introducir el tornillo a través de la tuerca de
mariposa y el casquillo y fijarlo en el cuerpo de
la campana. (Sólo hay que efectuarlo al mon-
tar por vez primera el filtro de carbón activo).
– El tornillo y la tuerca de mariposa forman
parte del equipo de serie del filtro de carbón
activo.
1.
2.
Importante:
No mezclar con la vajilla normal las
esterillas metálicas muy saturadas de
grasa.
q En caso de limpiar las esterillas metáli-
cas a mano, colocarlas durante varias
horas en una solución detergente (para
vajilla) muy caliente, para reblandecer la
grasa adherida. Limpiarlas a continua-
ción con un cepillo, enjuagarlas bien y
dejarlas escurrir.
q Utilizar sólo filtros originales del
fabricante.
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Desmontar los filtros antigrasa:
1. Abrir la puerta hasta el tope.
2. Levantar ligeramente la rejilla del filtro
por encima de los soportes hacia ade-
lante y retirarla hacia abajo.
3. Retirar la rejilla de alambre.
4. Filtro antigrasa de fieltro
Retirar la esterilla saturada. Limpiar la
rejilla y colocar en la misma una esterilla
nueva.
Filtro antigrasa metálico
Retirar las esterillas de filtro saturadas.
Limpiar las esterillas y la rejilla. Montar
las esterillas limpias en su sitio. Procurar
que las esterillas queden perfectamente
unidas entre
sí, evitando
la formación
de interstici-
os o separa-
ciones entre
las mismas.
4. Empujar las dos lengüetas del cuerpo de la
campana hacia atrás con ayuda de un
destornillador o un objeto semejante. (Sólo
hay que efectuarlo al montar por vez primera
el filtro de carbón activo).
5. Colocar el filtro de carbón activo en la esqui-
na inferior izquierda del cuerpo de la campa-
na. Desplazarlo hasta que los dos ganchos
de sujeción penetren en las aberturas corre-
spondientes. Asegurarlo por arriba con la
tuerca de mariposa.
1.
2.
6. Montar la rejilla del
filtro en el cuerpo de
la campana y des-
plazarla hacia arriba.
Empujar el borde
inferior por encima
de los soportes
hacia atrás y bajarla.
1.
2.
