fr Instructions de montage
44
¡ Utilisez un conduit d'évacuation en matériau non in-
flammable.
¡ Pour éviter tout retour de condensat, montez le con-
duit d'évacuation de l'appareil avec 1° de pente.
12.8 Remarques sur le mode évacuation
extérieure
En mode évacuation extérieure, un clapet anti-retour
doit être installé.
Remarques
¡ Si aucun clapet anti-retour n'est fourni avec l'appa-
reil, vous pouvez en obtenir un dans un commerce
spécialisé.
¡ Si l’air sortant traverse la paroi extérieure, il convient
d'utiliser un caisson télescopique mural.
12.9 Installation
Vérification du plafond
1.
Vérifiez que le plafond est horizontal et qu'il a une
capacité de charge suffisante.
2.
La profondeur des trous percés doit correspondre à
la longueur des vis.
Les chevilles doivent être solidement ancrées.
3.
Utilisez les vis et les chevilles fournies uniquement
pour la maçonnerie massive.
Il convient d’utiliser des moyens de fixation appro-
priés en présence d’autres matériaux de construc-
tion tels que placoplatre, béton cellulaire, briques
Poroton, briques.
4.
Le poids maximal de l'appareil est de 50kg.

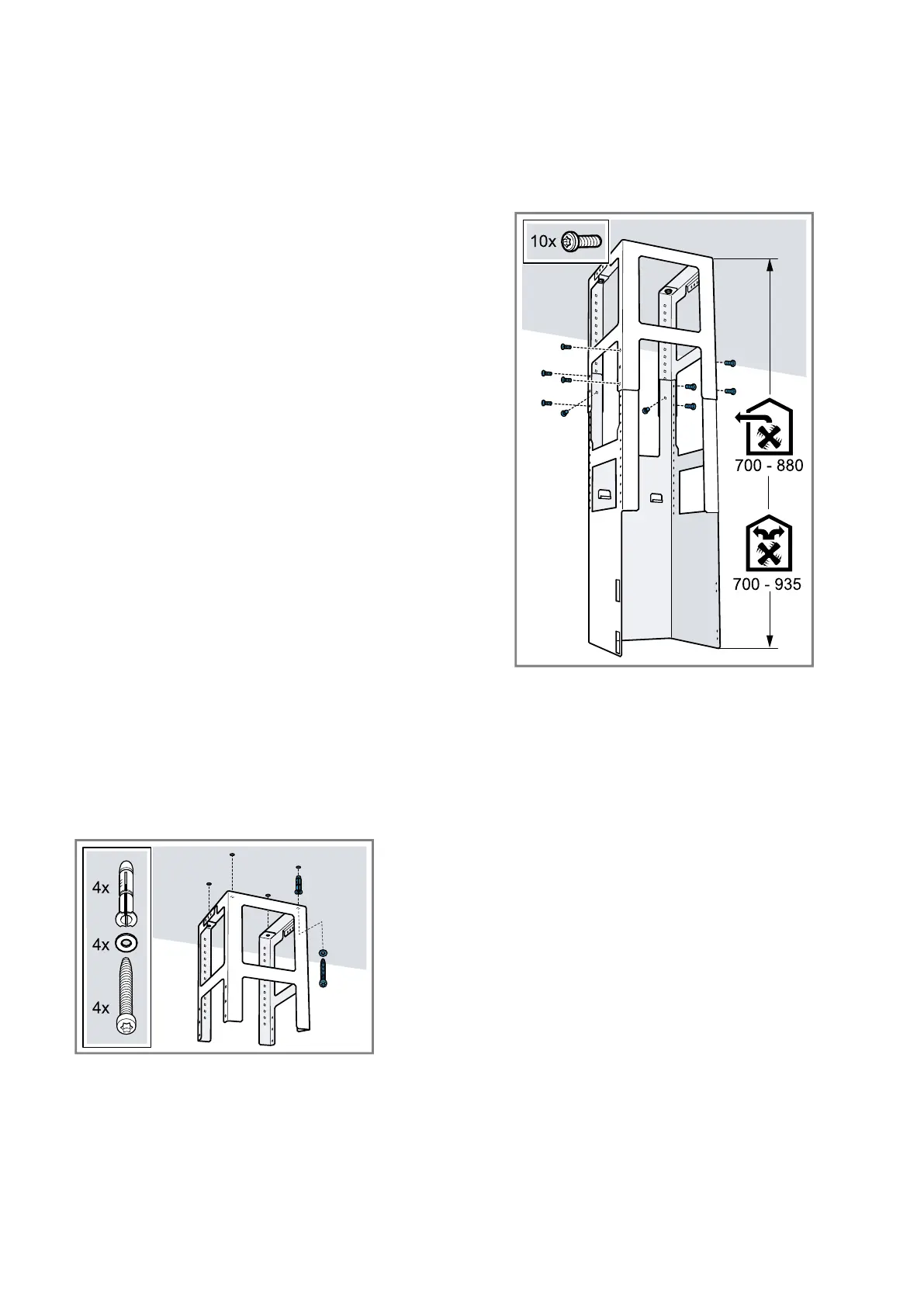

Monter le châssis-support supérieur
1.
Remarque:Le châssis-support est réglable en hau-
teur par crans de 20mm.
Avant le montage, définissez la hauteur totale du
châssis-support et marquez l’emplacement des
trous.
2.
Au plafond, marquez l’emplacement du centre de
l’appareil.
3.
A l’aide du gabarit ci-joint, marquez les emplace-
ments des vis sur le plafond.
4.
Pour les fixations, percez quatre trous de 8 mm de
Ø et profonds de 80 mm, puis enfoncez les che-
villes à fleur de la surface.
5.
A l’aide de 4 vis, fixez la partie supérieure du châs-
sis-support au plafond.
– Veillez à ce que le châssis-support se trouve
dans la position correcte.
– L’étrier médian définit le côté privilégié et doit
pointer en direction de l’élément de commande
de la table de cuisson.
Monter le châssis-support inférieur
▶
Avec 10 vis, fixez les parties supérieure et inférieure
du châssis-support à la hauteur totale définie.
– Veillez à ce que le châssis-support inférieur se
trouve dans la position correcte.
– Le côté ouvert doit être orienté en direction des
éléments de commande de la table de cuisson.
Conseil:Vous pouvez réajuster le châssis-support ul-
térieurement en desserrant les vis de fixation.
Monter l’appareil
1.
Accrochez l’appareil par le bas dans le châssis-sup-
port.
Veillez à ne pas coincer le cordon d’alimentation.
