CONSTRUCTA CD939850 - Page 45

Instructions de montage fr
45
2.
Fixez l’appareil sur le châssis-support à l’aide de 2
vis de blocage.
3.
Accrochez l’étrier de sécurisation et vissez-le à fond.
Tuyauterie
Remarque:Si vous utilisez un tuyau en aluminium, lis-
sez au préalable la zone de raccordement.
Nous recommandons d'utiliser un conduit d'évacuation
de Ø 150mm.
Réaliser le raccordement de l’évacuation de l’air
(conduit d’évacuation de Ø 150mm)
▶
Fixez le conduit d’évacuation directement au man-
chon d’évacuation puis étanchez.
Réaliser le raccordement de l'évacuation de l'air
(conduit d'évacuation de Ø 120mm)
1.
Fixez le manchon réducteur au manchon d’évacua-
tion.
2.
Fixer le conduit d’évacuation contre le manchon ré-
ducteur.
3.
Étanchez les zones de jonction.
Monter le capot de cheminée
AVERTISSEMENT‒Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
▶ Portez des gants de protection.
AVERTISSEMENT‒Risque d'électrocution!
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
▶ Ne pincez pas et ne coincez pas le câble de raccor-
dement.

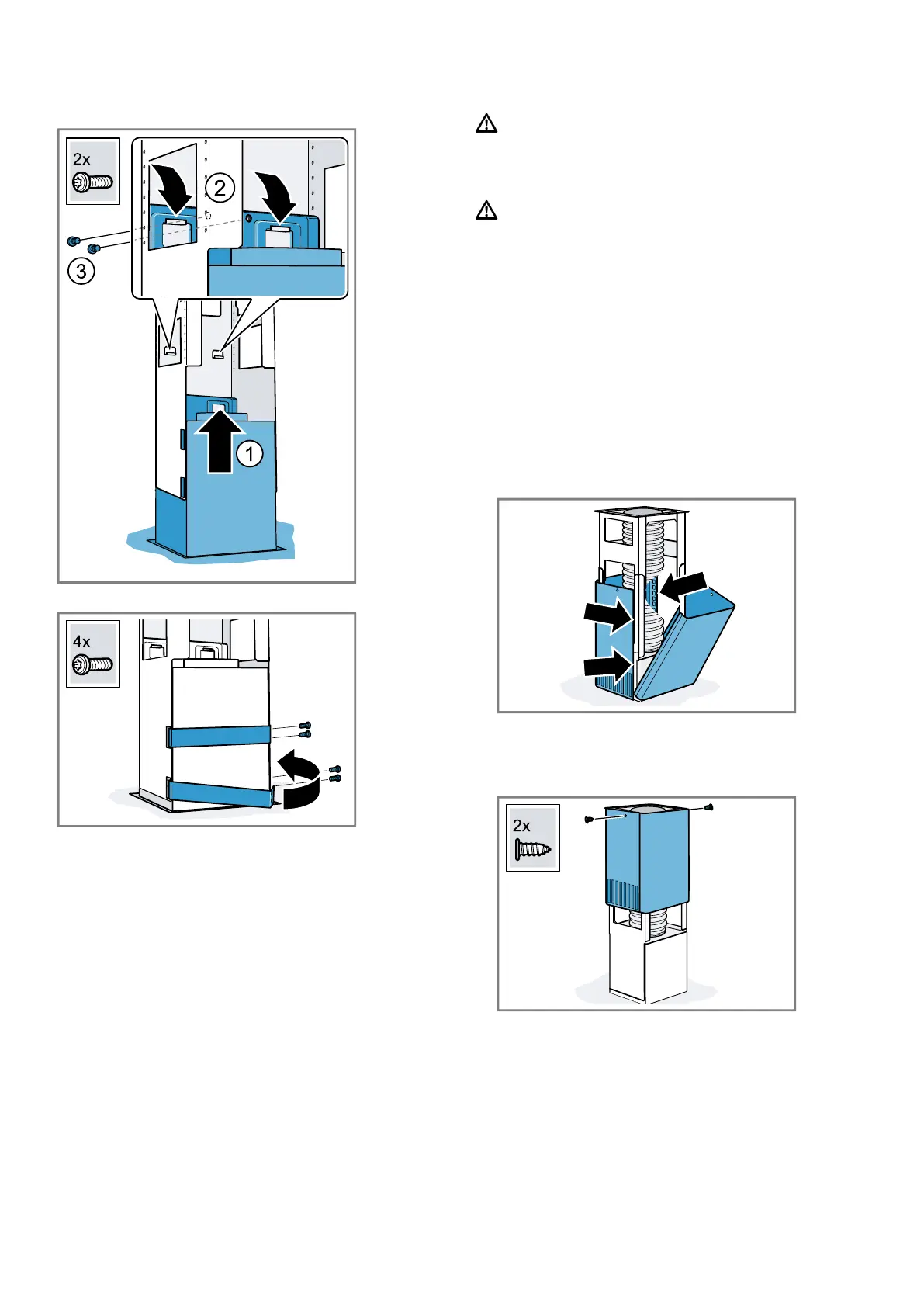

1.
Pour séparer les éléments de cheminée, retirez le
ruban adhésif ou sortez le capot de cheminée de
son emballage de protection.
2.
Le cas échéant, retirez les films protecteurs recou-
vrant les deux capots de cheminée.
3.
Remarque:Pour éviter les rayures, placez des chif-
fons doux, à titre de protection, sur les bords du ca-
pot extérieur de la cheminée.
Posez sur l'appareil les deux pièces formant la par-
tie supérieure du capot de cheminée et emboîtez-
les ensemble.
Remarque:Les ouïes du capot de cheminée
doivent être orientées vers le bas.
4.
Poussez le capot de la cheminée supérieur vers le
haut et fixez-le avec 2vis.
