7.5. Электрическая схема

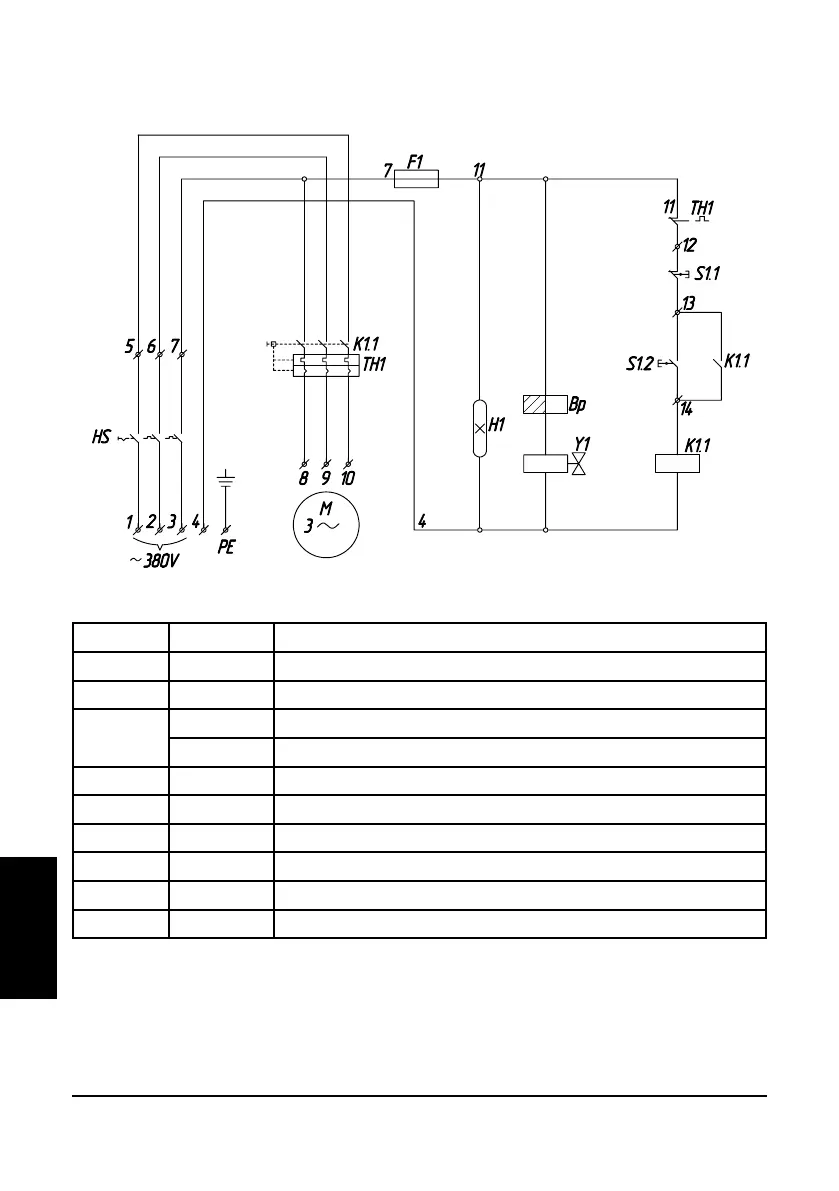

Рис. 20. Электрическая схема CAB-110P/ 135P
Поз. Код заказа Описание
S1 16099 Кнопка двойная ВКЛ. / ВЫКЛ.
HS 16100 Выключатель ручной кулачковый (рубильник) 0-I
M
16134 Электродвигатель 1,10 кВт (для CAB-110P)
16135 Электродвигатель 1,50 кВт (для CAB-135P)
K1.1 16104 Контактор электромагнитный
H1 16121 Светильник люминисцентный 2x30 Watt
Bp 16106 Импульсное реле времени
Y1 15974 Пневмоклапан импульсный 3/4”, 220 V~
TH1 16105 Термореле
F1 16133 Предохранитель
