Contractor CAB-110P - Allgemeine Zeichnungen;Diagramme

DEUTSCH
CONTRACOR
®
Version 3.9
68
7. Ersatzteile
7.1. Strahlgerät
3
4
15
1
19
2
16
17
22
21
20
18
5
23
24
9
13
11
25
14
12
10
8
7
6

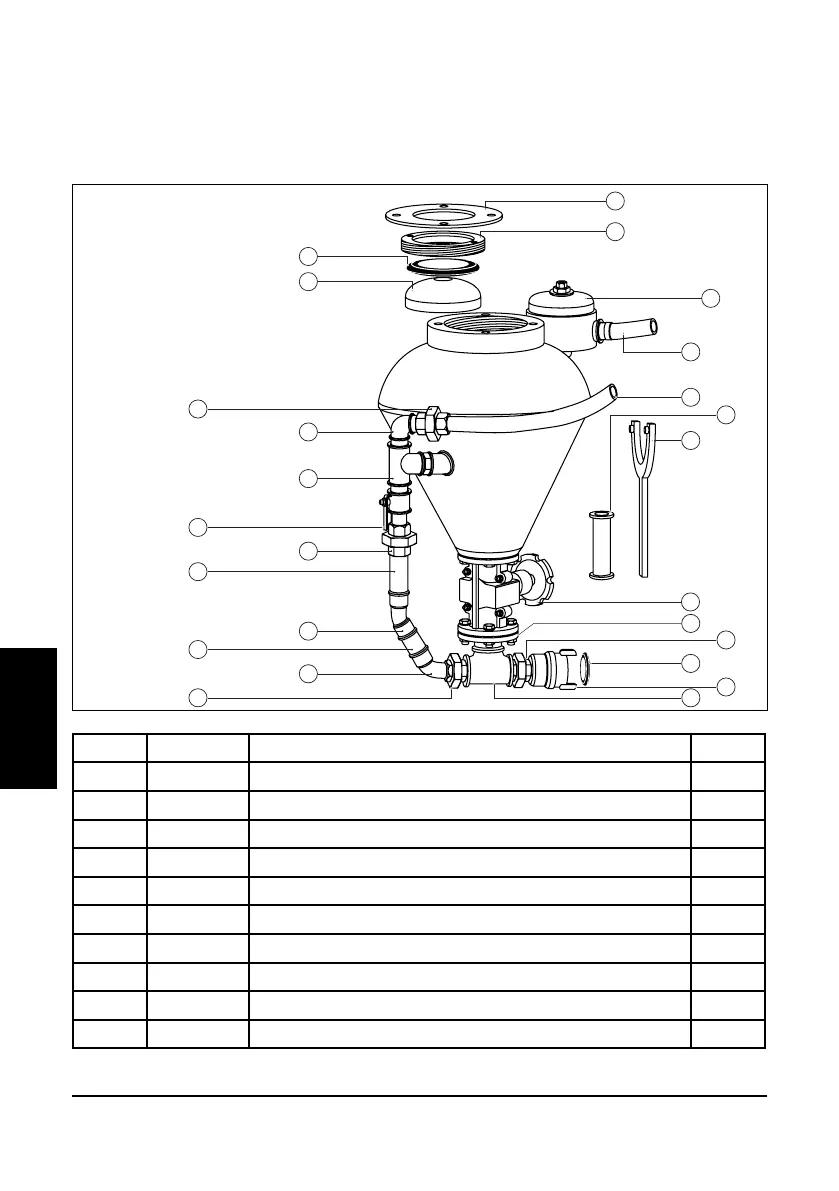

Abb. 13. Strahlgerät,
Montagezeichnung
Abb. Nr. Artikelnr. Beschreibung Betrag
1 10900 Schlauchkupplung 1.¼, CFT-1 1
2 10911 Doppelnippel 1.¼” (außen/außen) 1
3 15315 Kesseldruckventil 1
4 15316 Dichtungsring der Ventilaufnahme 1
5 15317 Ring-Sitz 1
6 15318 Verschraubung gerade , 1”, (innen/außen) 1
7 10941 Bogen, 90°, 1” (innen/außen) 1
8 15319 T-Stück, 90°, 1”, (innen/innen/innen) 1
9 10938 Kugelventil, 1”, (außen/innen) 1
10 15320 Verschraubung gerade, 1”, (außen/innen) 1
