5.2.4 Ersetzen der Scheibe des Sichtfensters
ACHTUNG!
Verwenden Sie keine normalen Glasscheiben als Ersatz für das Sichtfenster,
es könnte beim Aufprallen von Teilen bersten und schwere Verletzungen
verursachen.
Verwenden Sie nur original vom Hersteller zugelassenes, beschichtetes
Sicherheitsglas.

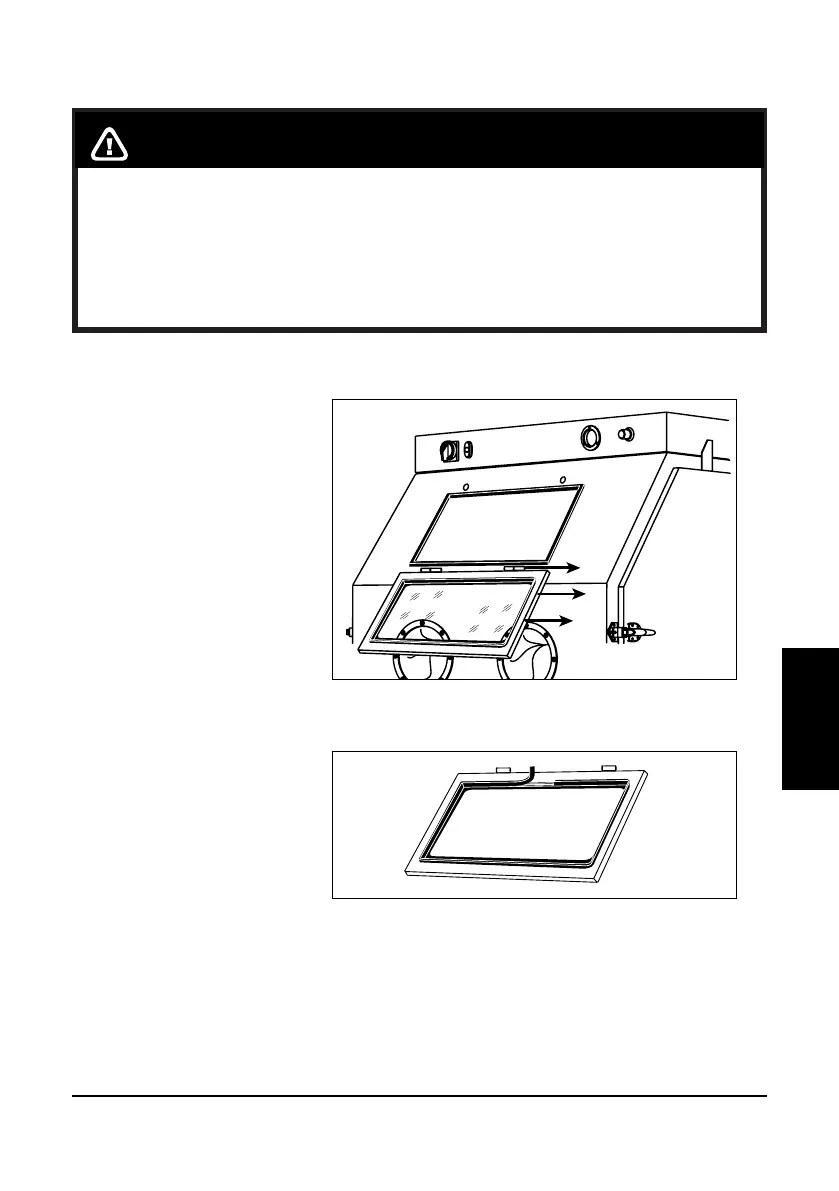

Entfernen Sie die beiden Muttern am oberen Rand des Fensterrahmens und
schwenken Sie den Rahmen auf. Entfernen Sie die Fensterscheibe wie in Bild 7, um
Glasbruch zu vermeiden.
Abb. 7. Entfernen
der Fensterrahmen
Entfernen Sie das alte Fenster durch Herausziehen des Fensterprolgummis. Setzen
Sie das FensterproI in die Fensteröffnung ein, indem Sie den engen Schlitz über die
Metallkante der Öffnung stülpen.
Die Prolenden sollten in der Mitte einer geraden Seite aufeinander treffen. Die
Enden sollten aufeinander drücken, damit sie dicht abschließen. Installieren Sie nun von
vorne das Sichtfenster in der breiten Nut des Prols.
5.2.5 Ersetzen der Fensterdichtungen
Ersetzen Sie die Dichtungen im Fensterrahmen und am Kabinenfenster beim ersten
Abb. 8. Ersetzen
der Scheibe
des Sichtfensters
