DEUTSCH
CONTRACOR
®
Version 3.9
78

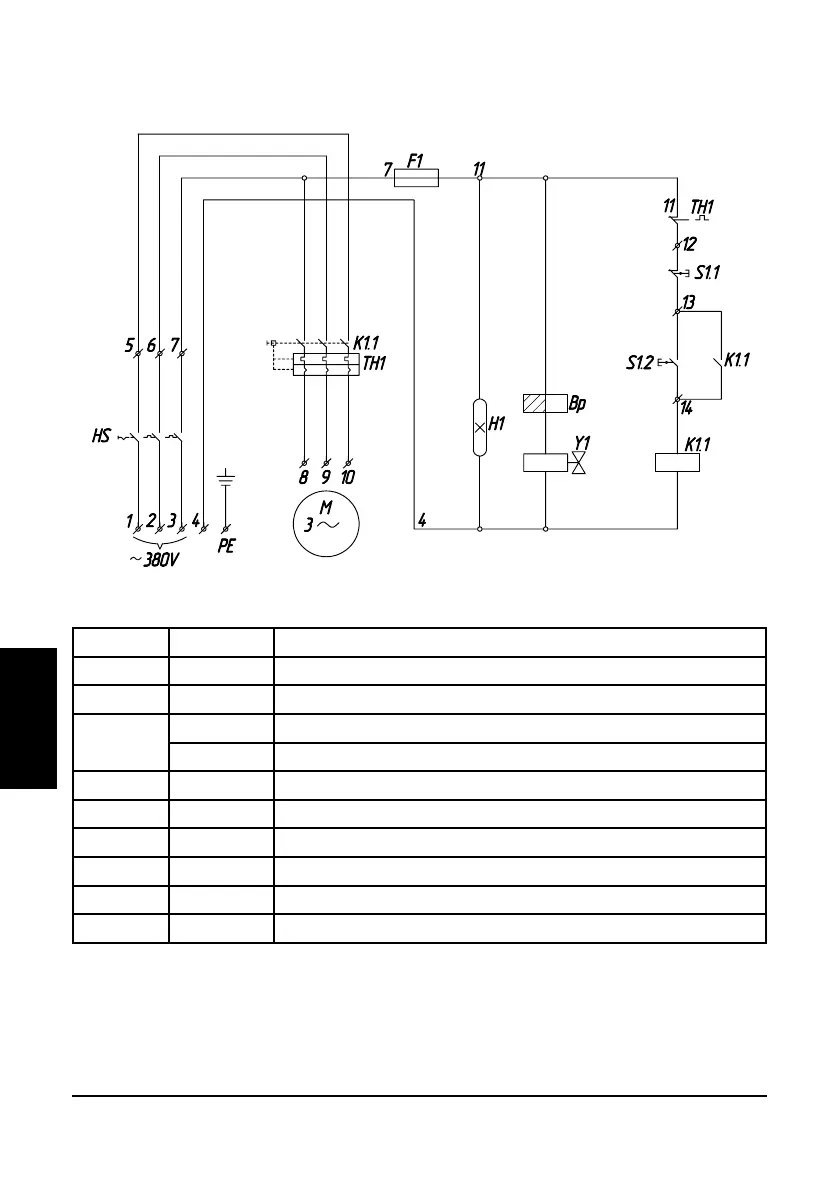

7.5. Elektrischer Schaltplan
Abb. 20. Elektrischer Schaltplan CAB-110P/ 135P
Abb. Nr. Artikelnr. Beschreibung
S1 16099 Doppeldrucktaster EIN / AUS
HS 16100 Nockenschalter 0-I
M
16134 Elektromotor 1,10 kW (für CAB-110S)
16135 Elektromotor 1,50 kW (für CAB-135S)
K1.1 16104 Schütze 3-polig
H1 16121 Beleuchtungseinheit 2x30 Watt
Bp 16106 Zeitschalter für Patronenreinigung
Y1 15974 Membranventil Impulsabreinigung 3/4”, 220 V~
TH1 16105 Thermische Motorschutzrelai
F1 16133 Sicherung
