Contrel ELR-4C - Page 3

pag. 3 / 8
CURRENTS
 0.540 A
 3.230 A
 0.239 A
 2.367 A

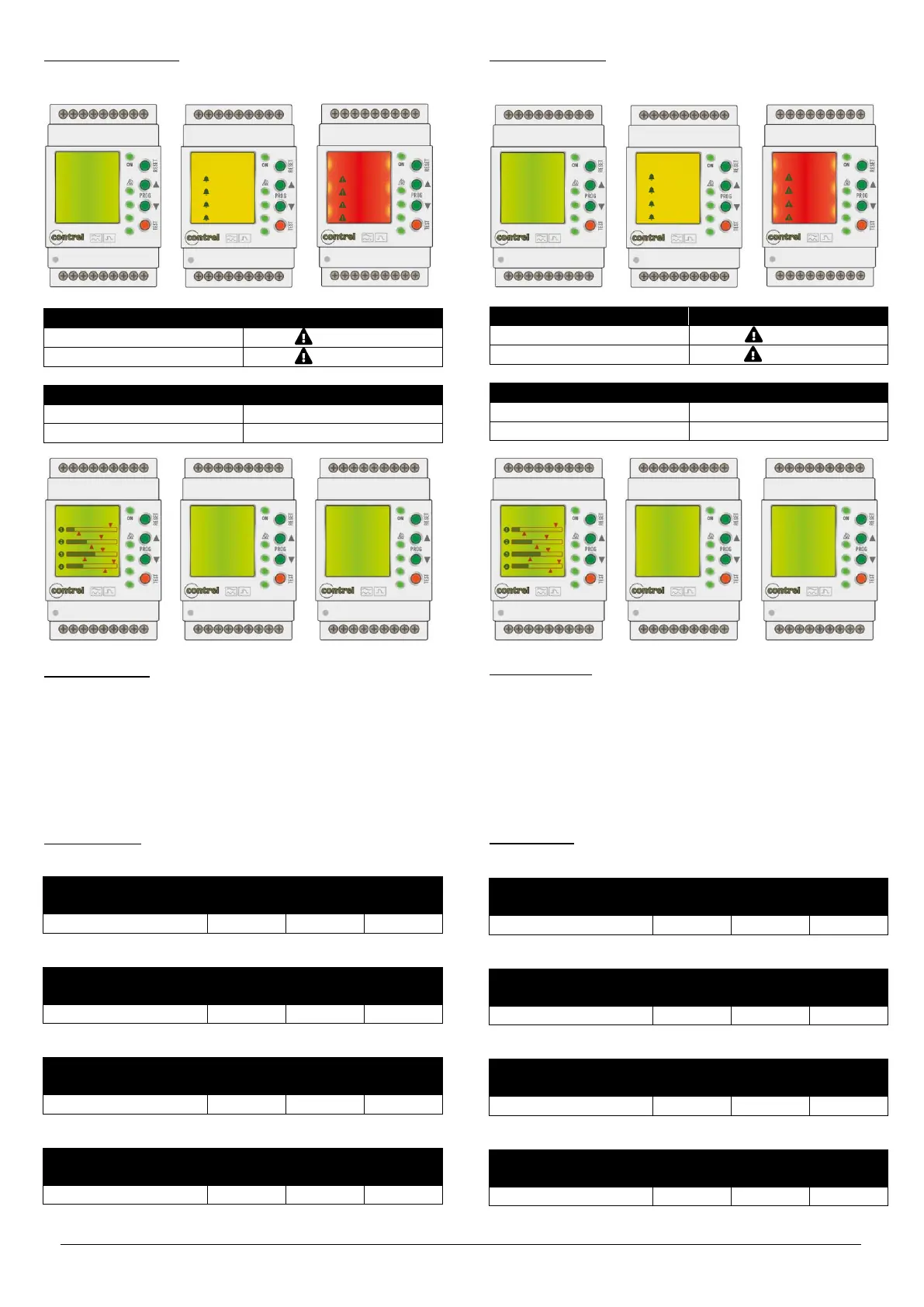

Indicazioni sul display
Visualizzazione regolare Visualizzazione pre-allarme Visualizzazione intervento
Causa dell’intervento
Messaggio sul display
Test
/ Display rosso
Corrente differenziale
/ Display rosso
Altri messaggi sul display
Lettura valore fuori scala
OVR
Errore connessione con sensore
OPEN
Tabella parametri
Di seguito sono elencati tutti i parametri di programmazione. Per ogni
parametro sono indicati il possibile intervallo di impostazione,
l'impostazione di fabbrica, nonché una descrizione della funzione del
parametro. Premere i tasti ▲ e ▼ per selezionare il parametro
desiderato. Il parametro selezionato è evidenziato con ►. Premere il
tasto TEST per attivare il parametro selezionato. Utilizzare i tasti ▲ e ▼
per selezionare tra le possibili scelte possibili e premere il tasto TEST per
confermare una scelta.
Menu INGRESSI
Configurazione parametri per gli ingressi di corrente (ingressi 1…4).
CORRENTE DI GUASTO
Unità di
misura
Default
Range
I∆
mA
30
30…30000
Definisce la soglia di intervento per corrente di guasto verso terra.
TEMPO D’INTERVENTO
Unità di
misura
Default
Range
Tempo
ms
20
20…10000
Definisce il tempo ritardo di intervento.
FILTRO 3° ARMONICA
Unità di
misura
Default
Range
Filtro
-
OFF
ON-OFF
Se impostato ad ON, si abilita il filtro di blocco per la 3a armonica.
TEMPO PRE-ALARM
Unità di
misura
Default
Range
Tempo
ms
20
20…10000
Definisce il tempo di ritardo del pre-allarme.
Display indications
Correct display Pre-alarm display Trip display
Cause of the trip
Display message
Test
/ Red display
Current leakage
/ Red display
Others display messages
Current leakage over scale
OVR
Poor toroidal connection
OPEN
Parameters table
Below are listed all the programming parameters. For each parameter
are indicated the possible setting range, the factory default, as well as a
description of the function of the parameter.
Press ▲and ▼ keys to select the required parameter. The selected
parameter is highlited with ►.
Press TEST key to activated the selected parameter. Use ▲and ▼
keys to select among possible choices and press TEST key to confirm a
choice.
INPUTS menu
Configuration parameters for current inputs (for inputs 1…4).
FAULT CURRENT
Unit of
measure
Default
Range
I∆
mA
30
30…30000
Select the tripping fault current to earth.
TRIPPING DELAY TIME
Unit of
measure
Default
Range
Time
ms
20
20…10000
Select the tripping delay time.
3
RD
HARMONIC FILTER
Unit of
measure
Default
Range
3RD filter
-
OFF
ON-OFF
Set to ON if the harmonic blocking filters for 3rd harmonic is used.
PRE-ALARM DELAY TIME
Unit of
measure
Default
Range
Time
ms
20
20…10000
Select the pre-alarm delay time.
CURRENTS
 0 . 5 4 0 A
 3 . 2 3 0 A
 0.300 A
 2 . 3 6 5 A
C O RRENTI
 0 . 5 4 0 A
 3 . 2 3 0 A
 0.300 A
 2 . 3 6 5 A
C O RRENTI
 0 . 986 A
 5 .200 A
 0 . 732 A
 4 . 500 A
C U RRENT S
 0 . 986 A
 5 .200 A
 0 . 732 A
 4 . 5 00 A
C O RRENTI
 0 . 6 0 2 A
 4 . 023 A
 0 . 690 A
 3 . 934 A
C U RRENTS
 0 . 6 0 2 A
 4 . 023 A
 0 . 690 A
 3 . 934 A
BAR GRAPH
THD
 36.0 %
 3 7 . 0 %
 3 7 . 0 %
 3 5 . 0 %
10 : 37 : 00
27 / 05 / 2 0 1 9
09 : 37 : 00
27 / 05 / 2 0 1 9
08 : 37 : 00
27 / 05 / 2 0 1 9
16 : 37 : 00
27 / 05 / 2 0 1 9
LOG




BAR GRAPH
THD
 36.0 %
 3 7 . 0 %
 3 7 . 0 %
 3 5 . 0 %
LOG




10 : 37 : 00
27 / 05 / 2 0 1 9
09 : 37 : 00
27 / 05 / 2 0 1 9
08 : 37 : 00
27 / 05 / 2 0 1 9
16 : 37 : 00
27 / 05 / 2 0 1 9
