16
D
Montage der Chart 1220/1202
Trennwand B
2
3

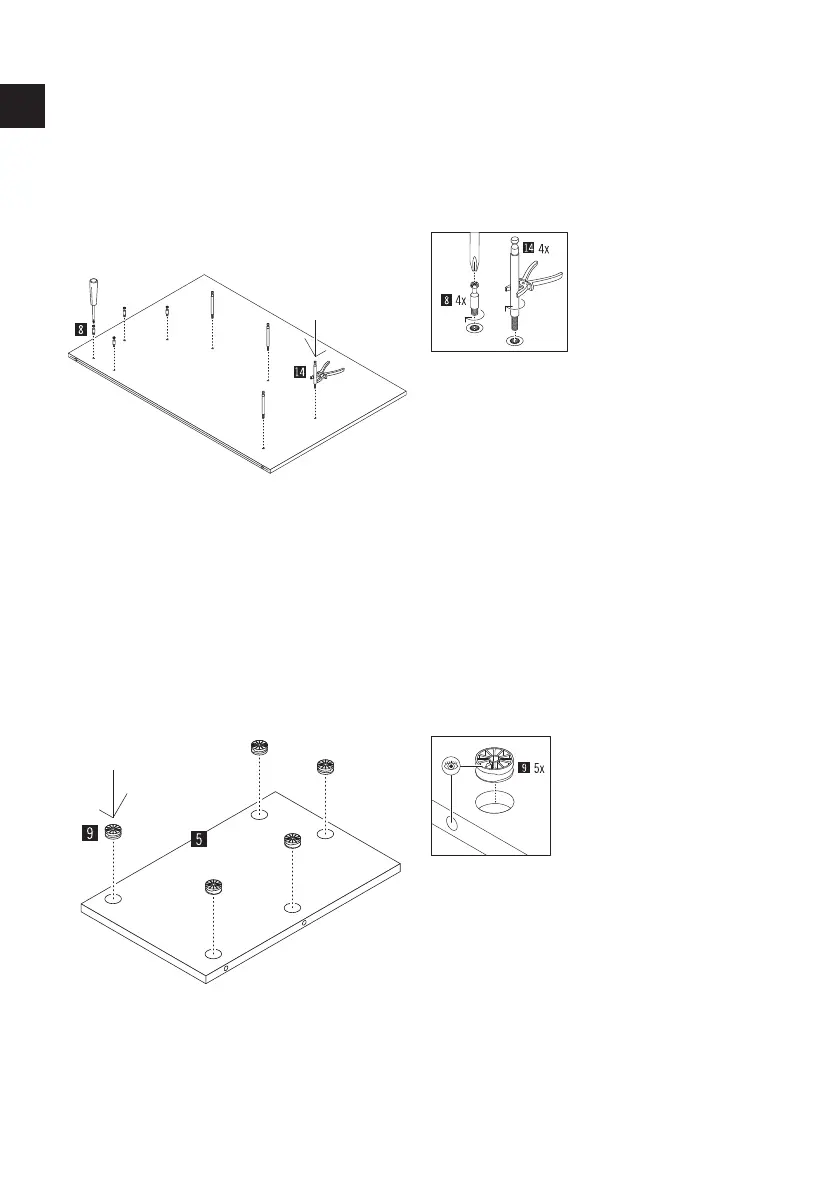

Legen Sie als nächstes die Trennwand B
(Teil 2) mit den eingeschnittenen Löchern nach
oben auf einen sauberen Boden. Schrauben Sie
zuerst von Hand die 4 Regalbolzen (Teil 14)
an die richtige Stelle in die Gewindemuffen.
Ziehen Sie die 4 Bolzen mit einer Zange fest.
Schrauben Sie nun die 4 Maxifix-Bolzen (Teil 8)
mit einem Kreuzschlitzschraubendreher und
den Verbinderbolzen (Teil 12) mit einer Zange
in die dafür vorgesehenen Gewindemuffen fest.
WICHTIG: Achten Sie darauf, dass das Loch im
Verbinderbolzen seitlich nach links und rechts
zeigt!
Stecken Sie nun die 5 Maxifix-Gehäuse (Teil 9)
in die dafür vorgesehenen Bohrungen in das
Regalbrett (Teil 5). Achten Sie dabei darauf,
dass der Pfeil auf dem Gehäuse immer zum
Loch in der Schmalfläche zeigt.
