D
Montage der Chart 1220/1202
Regalbretter

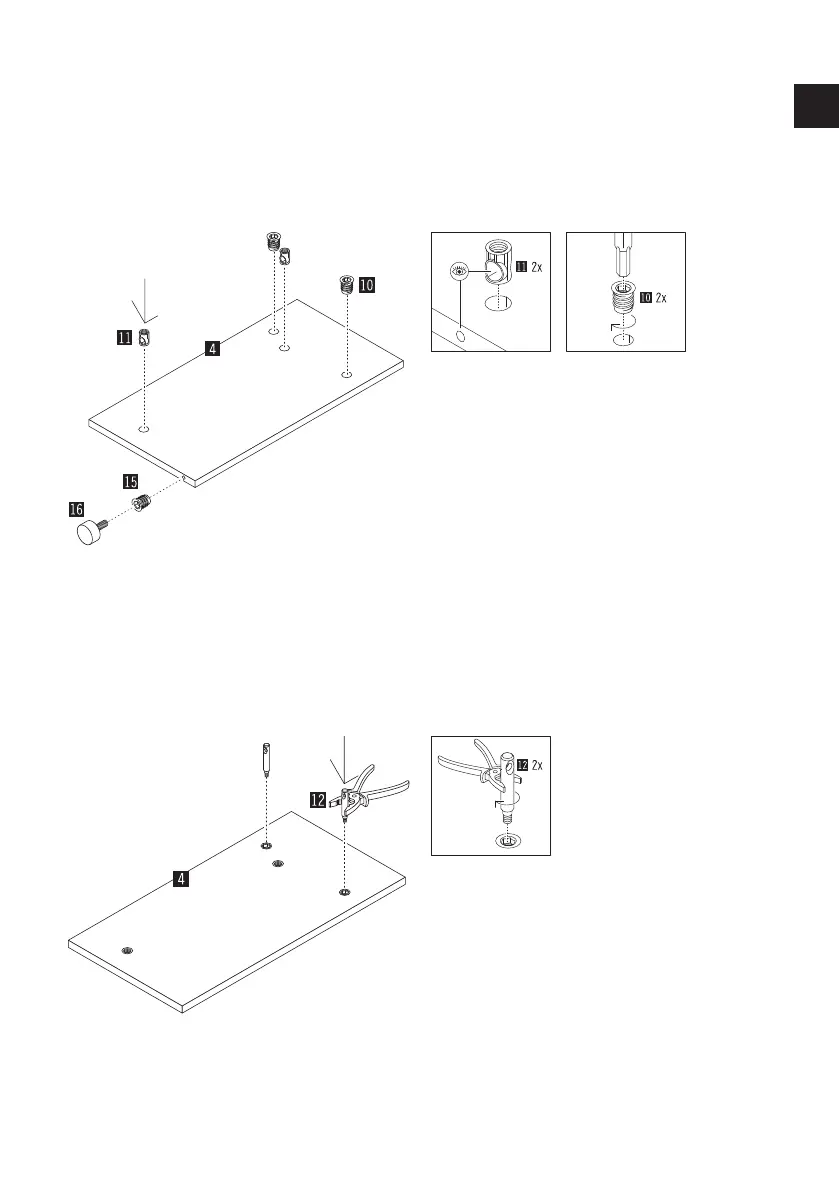

Setzen Sie die 2 Verbindergehäuse (Teil 11) in
die dafür vorgesehenen Bohrungen in dem Re-
galbrett (Teil 4) ein. Achten Sie darauf, dass die
seitlichen Löcher in den Gehäusen in Richtung
der seitlichen Bohrungen stehen.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Regalbolzens, indem Sie diesen zur Pro-
be einmal in die seitliche Bohrung hineinste-
cken und anschließend wieder herausziehen.
Schrauben Sie die 2 Rampamuffen (Teil 10) in
die dafür vorgesehene Bohrung im Regalbrett
(Teil 4) mit Hilfe eines Akku-Schraubers mit
einem Inbus-Einsatz vorsichtig gerade hinein.
Schrauben Sie die 2 Verbinderbolzen (Teil 12)
mit einer Zange in die dafür vorgesehenen Ge-
windemuffen fest.
WICHTIG: Achten Sie darauf, dass das Loch
im Verbinderbolzen hier nach oben und unten
zeigt!
