Montage der Chart 1220/1202
Regalbretter
8

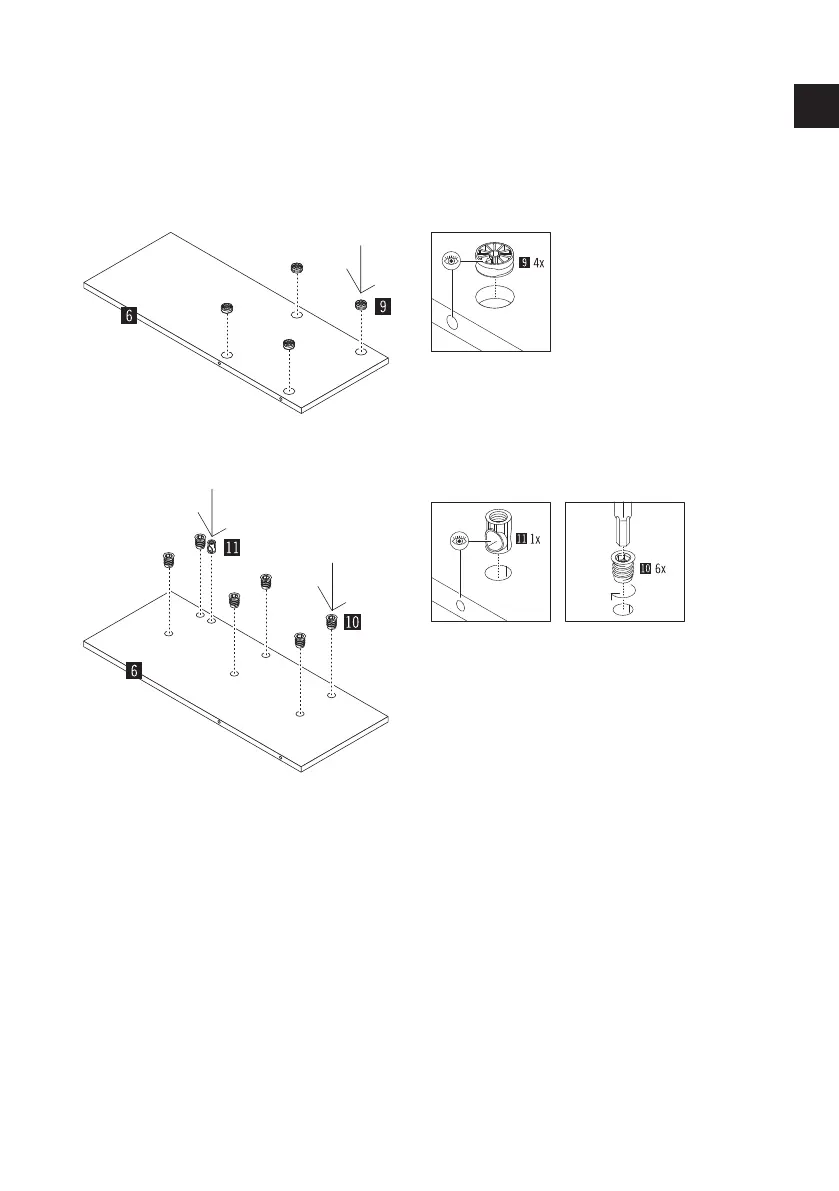

Stecken Sie nun auf der einen Seite des Regal-
bretts (Teil 6) die 4 Maxifix-Gehäuse (Teil 9).
Achten Sie dabei darauf, dass der Pfeil auf dem
Gehäuse immer zum Loch in der Schmalfläche
zeigt und ein Verbindergehäuse (Teil 11) in
die dafür vorgesehenen Bohrungen. Achten Sie
darauf, dass die seitlichen Löcher im Gehäuse
in Richtung der seitlichen Bohrung steht.
TIPP: Prüfen Sie die richtige Position mit
Hilfe eines Bolzens, indem Sie diesen zur Pro-
be einmal in die seitliche Bohrung hineinste-
cken und anschließend wieder herausziehen.
Stecken Sie auf der anderen Seite des Regal-
bretts (Teil 6) ein Verbindergehäuse (Teil 11)
in die dafür vorgesehene Bohrung. Achten Sie
darauf, dass die seitlichen Löcher im Gehäuse
in Richtung der seitlichen Bohrung steht.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Bolzens, indem Sie diesen zur Probe
einmal in die seitliche Bohrung hineinstecken
und anschließend wieder herausziehen.
Schrauben Sie dann die 6 Rampamuffen
(Teil 10) in die dafür vorgesehene Bohrung im
Regalbrett (Teil 6) mit Hilfe eines Akku-Schrau-
bers mit einem Inbus-Einsatz vorsichtig gerade
hinein.
