20
D
Montage der Chart 1220/1202
Regalbretter
9
10

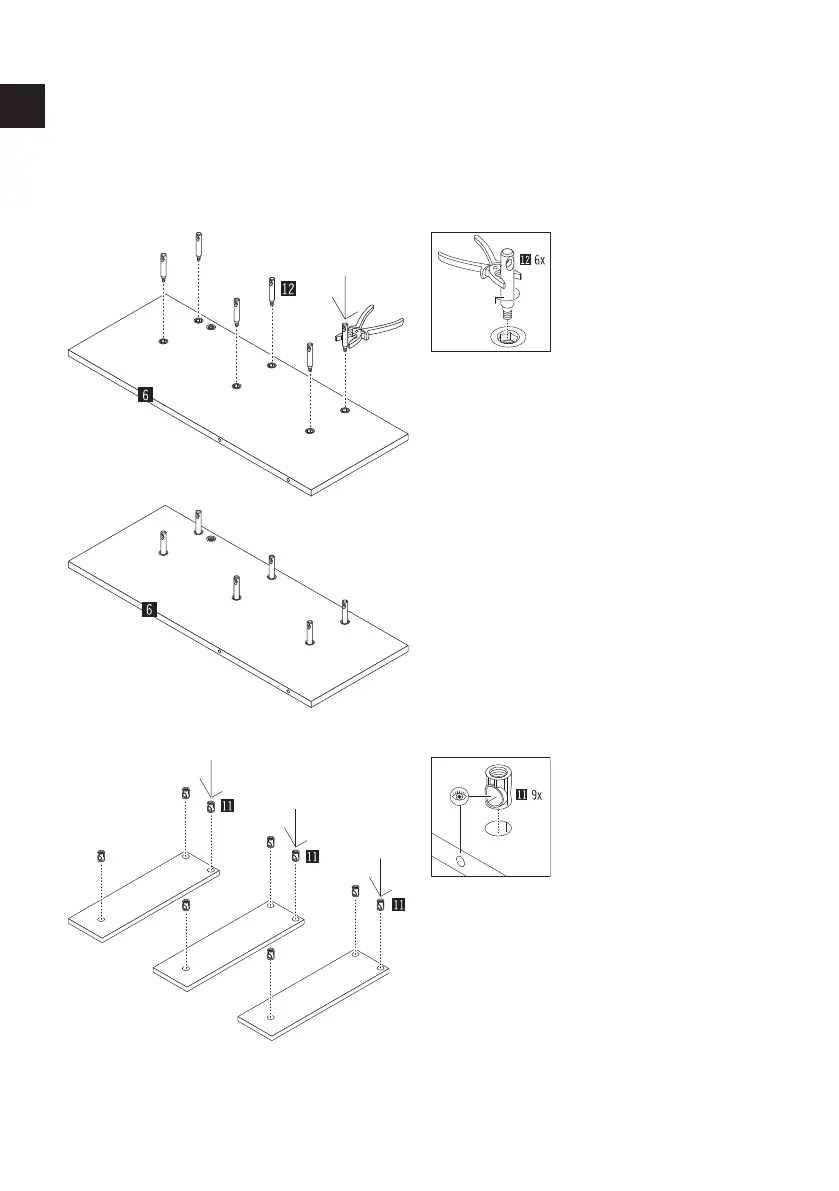

Schrauben Sie anschließend in das Regalbrett
(Teil 6) die 6 Verbinderbolzen (Teil 12) in die
Rampamuffen mit einer Zange in die dafür vor-
gesehenen Gewindemuffen fest.
WICHTIG: Achten Sie darauf, dass das Loch
im Verbinderbolzen hier immer nach oben und
unten zeigt!
Setzen Sie pro Regalbrett (Teil 7) 3 Verbinder-
gehäuse (Teil 11) in die dafür vorgesehenen
Bohrungen ein. Achten Sie darauf, dass die
seitlichen Löcher in den Gehäusen in Richtung
der seitlichen Bohrungen stehen.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Regalbolzens, indem Sie diesen zur Pro-
be einmal in die seitliche Bohrung hineinste-
cken und anschließend wieder herausziehen.
