Montage der Chart 1230/1203
Regalbretter / Trennwand A / Trennwand B

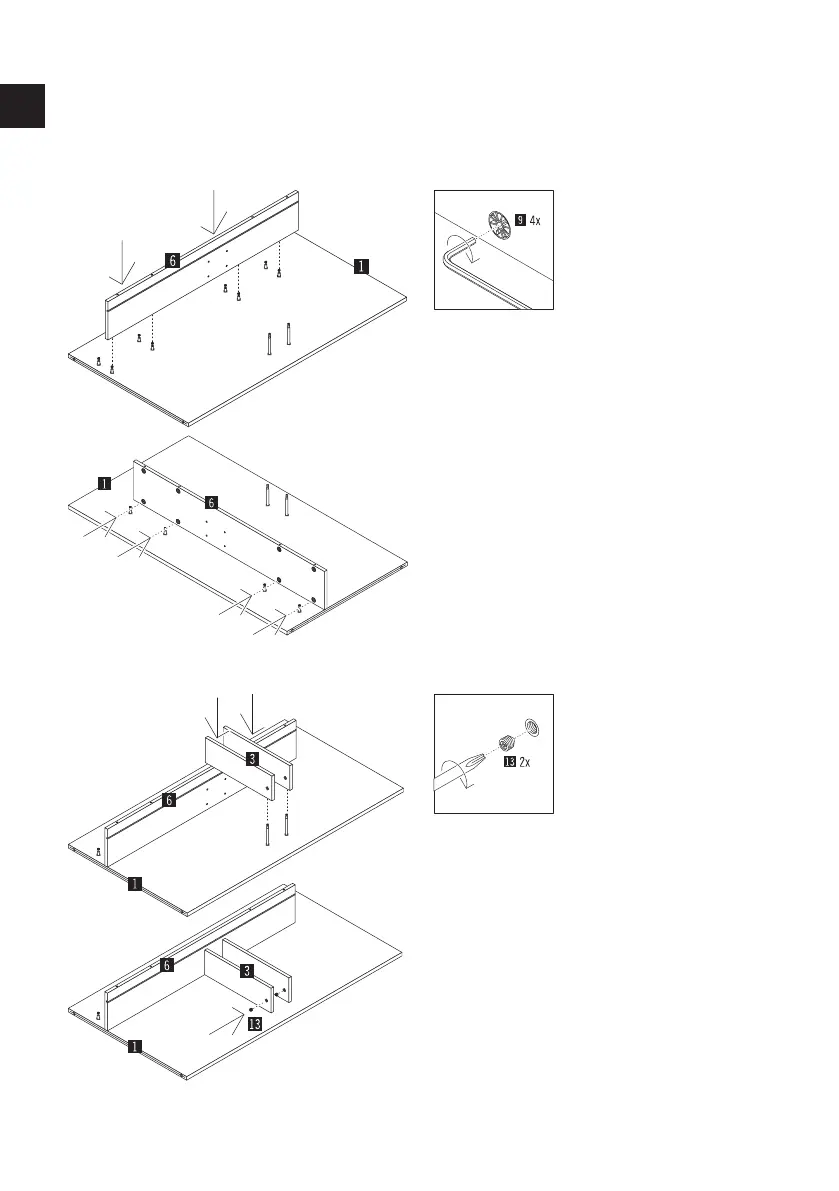

Stecken Sie das aufrechte Regalbrett für
Regal (Teil 6) auf die Bolzen der Trennwand A
(Teil 1) an die vorgesehene Position.
Ziehen Sie anschließend die 4 Maxifix-Gehäuse
(Teil 9) am Regalbrett (Teil 6) mit Hilfe eines
Inbus-Schlüssels fest.
Stecken Sie zuerst das obere Regalbrett (Teil
3) auf den Bolzen der Trennwand A (Teil 1) an
die vorgesehene Position.
Drücken Sie dann im Anschluß dieses fest auf
die Trennwand B und schrauben Sie den Ver-
binder-Gewindestift (Teil 13) in das Verbinder-
gehäuse hinein und ziehen Sie den Gewinde-
stift fest.
Verfahren Sie mit dem zweiten Brett genauso.
