D
Montage der Chart 1230/1203
Regalbretter / Trennwand A / Trennwand B

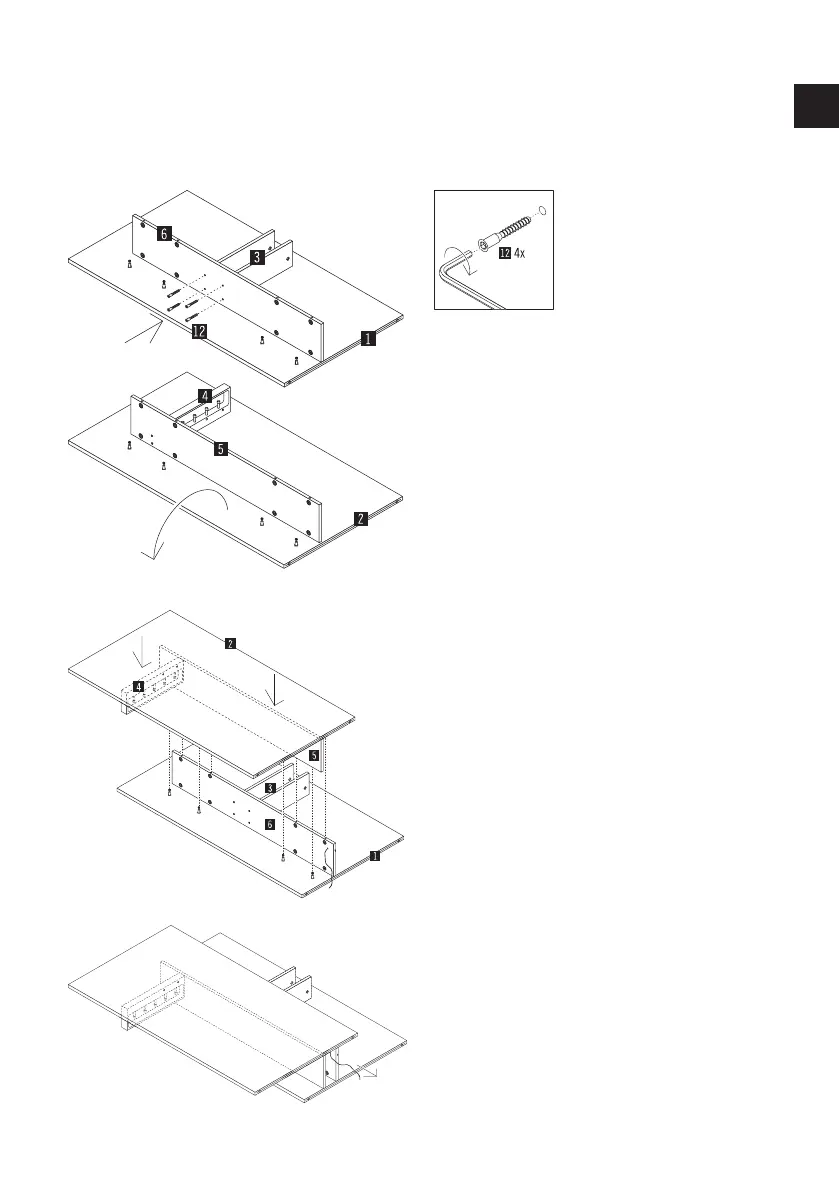

Fixieren Sie anschließend die 2 Regalbretter
mit Hilfe der 4 Eckverbinder (Teil 12) mit dem
aufrechten Regalbrett (Teil 5).
Schrauben Sie dafür die Eckverbinder mit Hilfe
eines Akkuschraubers mit einem Inbus-Einsatz
vorsichtig in die dafür vorgesehenen Löcher
und ziehen Sie die Schrauben fest.
Wenden Sie mit 2 Personen die Trennwand B
(Teil 2) um 180°.
Heben Sie mit 2 Personen die Trennwand B
(Teil 2) vorsichtig über die zusammengebaute
Trennwand A (Teil 1) und stecken die vor-
montierten Bolzen in die dafür vorgesehenen
Löcher.
14
Ziehen Sie jetzt die 8 Maxifix-Gehäuse (Teil 9)
mit Hilfe eines Inbus-Schlüssels fest.
Die Chart Trennwand ist jetzt fertig montiert.
Stellen Sie diese mit 2 Personen auf, vertragen
Sie sie an die definierte Stelle im Raum und
richten Sie sie mit Hilfe der 4 Nivelliergleiter
zum Boden aus.
