38
2x
D

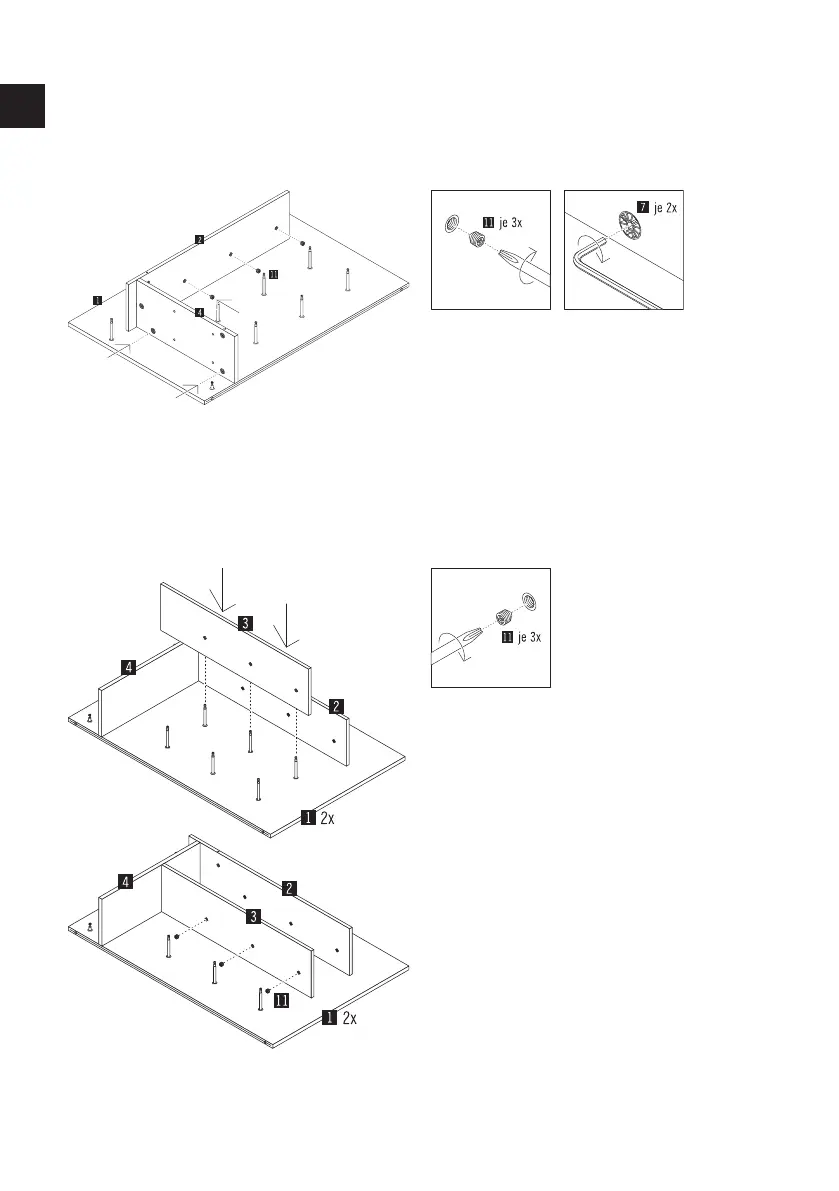

Montage der Chart 1240/1204
Regalbretter / Trennwand
7
8
Ziehen Sie zuerst die beiden Maxifix-Gehäuse
(Teil 7) am Regalbrett (Teil 4) mit Hilfe eines
Inbus-Schlüssels fest.
Drücken Sie anschließend das Regalbrett
(Teil 2) fest auf die Trennwand und schrauben
Sie die 3 Verbinder-Gewindestifte (Teil 11) in
die Verbindergehäuse hinein und ziehen Sie die
Gewindestifte fest.
Stecken Sie jetzt eines der beiden Regalbretter
(Teil 3) auf die Bolzen der Trennwand (Teil 1)
an die vorgesehene Position.
Drücken Sie anschließend das Regalbrett
(Teil 3) fest auf die Trennwand und schrauben
Sie die 3 Verbinder-Gewindestifte (Teil 11) in
die Verbindergehäuse hinein und ziehen Sie
die Gewindestifte fest.
